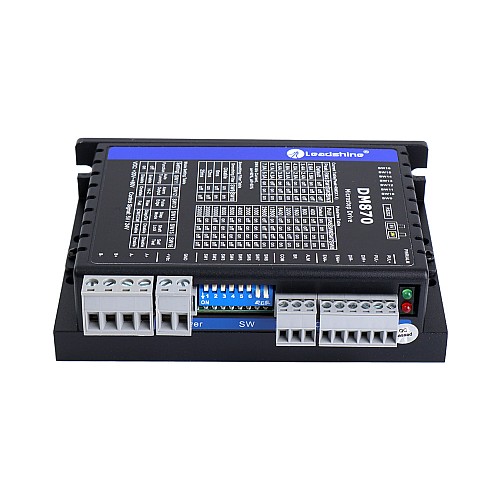

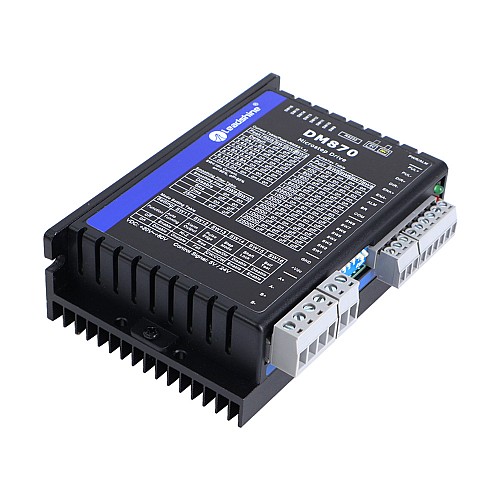

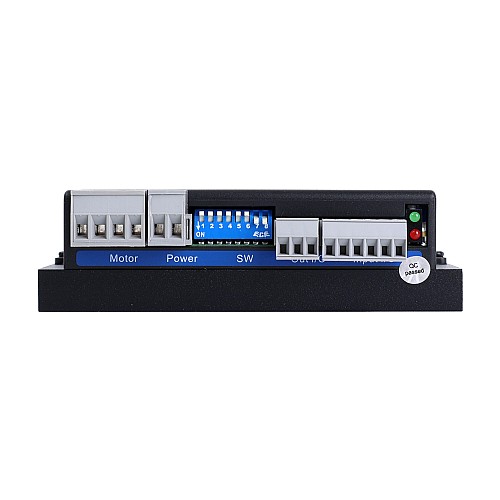

Leadshine cyfrowy sterownik krokowy 0.5-7.0A 20-80VDC dla silnika krokowego Nema 23, 24, 34

Napęd krokowy DM870 jest przeznaczony do zasilania 2-fazowych(1,8°) lub 4-fazowych(0,9°) hybrydowych silników krokowych NEMA23, 24 i 34. Może być zastosowany w wielu gałęziach przemysłu(maszyny CNC, elektronika, medycyna, automatyka, opakowania…) do zastosowań takich jak routery CNC, młyny, plazma, wycinarki laserowe, fabryczne linie montażowe, automaty sprzedające itp. Jego doskonała wydajność, prosta konstrukcja, i funkcje łatwej konfiguracji sprawiają, że DM870 idealnie nadaje się do wielu zastosowań ze sterowaniem krokowym i kierunkowym.

Kluczowe funkcje

• Wyjście usterki i hamulca
• Miękki start bez „skoku” po włączeniu
• Certyfikat CE i zgodność z dyrektywą RoHS
• Wygodny autotest ułatwiający diagnozę
• Zabezpieczenia przeciwprzepięciowe i przepięciowe
• Maksymalna częstotliwość wejściowa impulsu 200KHz
• Selektor napięcia logicznego 5V/24V, ustawienie domyślne 24V
• Redukcja prądu jałowego do 50% lub 90% wybór za pomocą SW4
• Sterowanie krokiem i kierunkiem(PUL/DIR) lub CW/CCW(podwójny impuls)
• Konfigurowalne wygładzanie poleceń sterujących w celu zmniejszenia wibracji silnika
• Automatyczne dostrajanie w celu dopasowania do szerokozakresowych silników krokowych NEMA 23, 24, 34
• 16 mikrokrokowych rozdzielczości 200 - 25 600 za pomocą przełączników DIP lub 200-51 200 za pomocą oprogramowania(wzrost o 200)
• 8 ustawień prądu wyjściowego w zakresie 1,4 – 7,0A za pomocą przełączników DIP lub 0,5 – 7,0A za pomocą oprogramowania(zwiększenie o 0,1)
• Funkcja antyrezonansowa zapewniająca optymalny moment obrotowy, wyjątkowo płynny ruch, niskie nagrzewanie się silnika i niski poziom hałasu

Specyfikacje elektryczne

• Prąd wyjściowy: 0,5~7,0A(5,0RMS)
• Napięcie wejściowe: +20~80VDC(typowo 24 - 72VDC)
• Prąd sygnału logicznego: 7~16mA(typowo 10mA)
• Częstotliwość wejściowa impulsu: 0~200kHz
• Minimalna szerokość impulsu: 2,5μS
• Rezystancja izolacji: 500MΩ

Środowisko pracy i inne specyfikacje(Tj = 25℃/77℉)

• Chłodzenie: chłodzenie naturalne lub chłodzenie wymuszone
• Środowisko: unikaj kurzu, mgły olejowej i gazów powodujących korozję
• Temperatura otoczenia: 0℃ － 65℃
• Wilgotność: 40%RH－90%RH
• Temperatura robocza: 0℃ － 50℃
• Wibracje: 10 - 55Hz / 0,15mm
• Temperatura przechowywania: -20℃ － 65℃
• Waga: ok. 250g(8,8 uncji)
