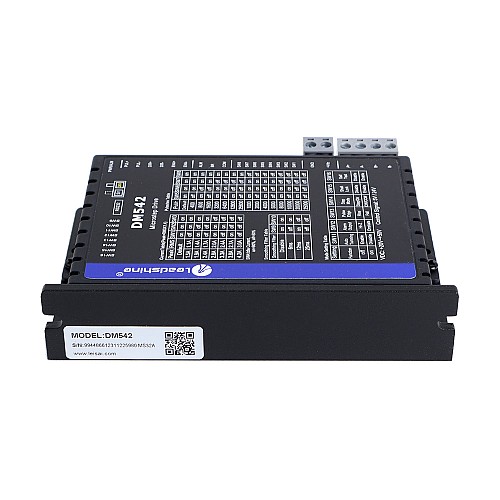

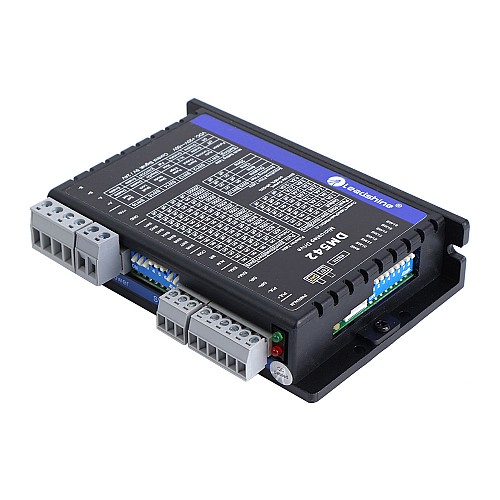

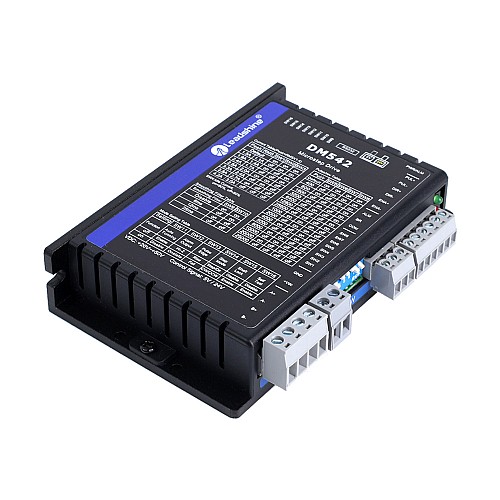

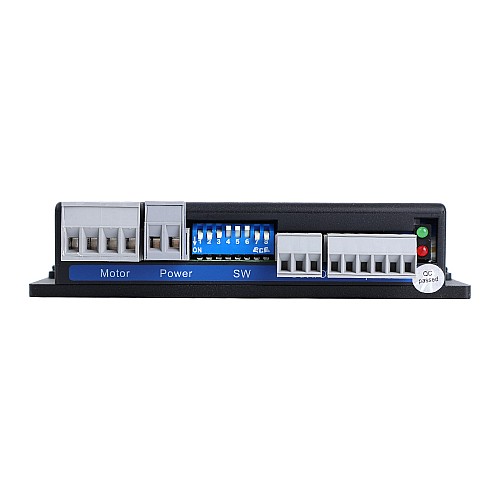

Cyfrowy sterownik krokowy Leadshine 0,5-4,2a 20-50VDC dla silnika krokowego Nema 17, 23, 24

Napęd krokowy DM542 jest przeznaczony do zasilania 2-fazowych(1,8°) lub 4-fazowych(0,9°) hybrydowych silników krokowych NEMA17, 23 i 24. Może być zastosowany w wielu gałęziach przemysłu(maszyny CNC, elektronika, medycyna, automatyka, opakowania…) do zastosowań takich jak routery CNC, młyny, plazma, wycinarki laserowe, fabryczne linie montażowe, automaty sprzedające itp. Jego doskonała wydajność, prosta konstrukcja, i funkcje łatwej konfiguracji sprawiają, że DM542 idealnie nadaje się do wielu zastosowań typu sterowanie krokowe i kierunkowe.

Kluczowe funkcje

• Wyjście usterki i hamulca
• Miękki start bez „skoku” po włączeniu
• Wygodny autotest ułatwiający diagnozę
• Certyfikat CE i zgodność z dyrektywą RoHS
• Zabezpieczenia przeciwprzepięciowe i przepięciowe
• Selektor napięcia logicznego 5V/24V, ustawienie domyślne 24V
• Redukcja prądu jałowego do 50% lub 90% wybór za pomocą SW4
• Sterowanie krokiem i kierunkiem(PUL/DIR) lub CW/CCW(podwójny impuls)
• 200kHz(opcjonalnie 500kHz) maksymalna częstotliwość wejściowa impulsu
• Konfigurowalne wygładzanie poleceń sterujących w celu zmniejszenia wibracji silnika
• Automatyczne dostrajanie w celu dopasowania do szerokozakresowych silników krokowych NEMA 17, 23, 24
• Funkcja antyrezonansowa zapewniająca optymalny moment obrotowy, wyjątkowo płynny ruch, niskie nagrzewanie się silnika i niski poziom hałasu
• 16 mikrokrokowych rozdzielczości 200-25 600 za pomocą przełączników DIP lub 200-51 200 za pomocą oprogramowania(wzrost o 200)
• 8 ustawień prądu wyjściowego 1,0 - 4,2A za pomocą przełączników DIP lub 0,5 - 4,2A za pomocą oprogramowania(wzrost o 0,1)

Specyfikacje elektryczne

• Prąd wyjściowy: 0,5~4,2A(3,0RMS)
• Napięcie wejściowe: +20~50VDC(typowo 24-48VDC)
• Prąd sygnału logicznego: 7~16mA(typowo 10mA)
• Częstotliwość wejściowa impulsu: 0~200kHz
• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 500MΩ

Środowisko pracy i inne specyfikacje(Tj = 25℃/77℉)

• Chłodzenie: chłodzenie naturalne lub chłodzenie wymuszone
• Środowisko: unikaj kurzu, mgły olejowej i gazów powodujących korozję
• Temperatura otoczenia: 0℃ － 65℃
• Wilgotność: 40%RH－90%RH
• Temperatura robocza: 0℃ － 50℃
• Wibracje: 10 - 55Hz / 0,15mm
• Temperatura przechowywania: -20℃ － 65℃
• Waga: ok. 250g(8,8 uncji)
