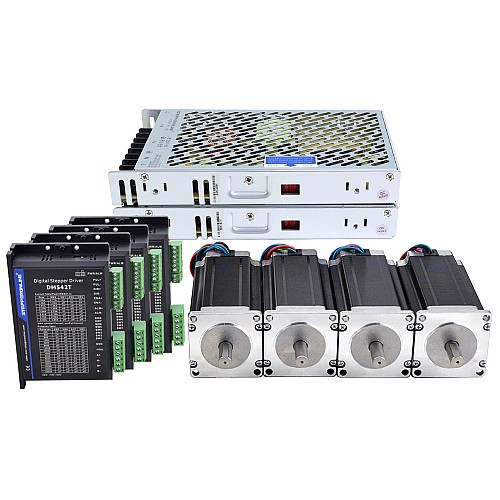

Zestaw 4-osiowego routera CNC serii S 3,0Nm(425oz.in) Nema 23 Silnik krokowy i sterownik

• 4 x DM542T: Cyfrowy sterownik krokowy 1.0-4.5A 18-50VDC dla silnika krokowego Nema 17, 23, 24
• 4 x 23HS45-4204S: Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x114mm 4 przewody Silnik krokowy CNC
• 2 x LE-250-36: 250W 36V 6.9A 115/230V zasilacz impulsowy

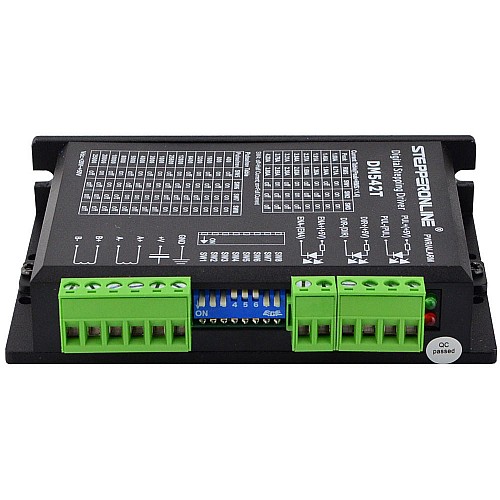

Specyfikacja sterownika

• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 500MΩ
• Częstotliwość wejściowa impulsu: 0 ~ 200kHz
• Prąd szczytowy wyjścia: 1,0 ~ 4,5A (3,2RMS)
• Napięcie wejściowe: +18~50VDC(typowo 36VDC)
• Prąd sygnału logicznego: 7 ~ 16mA(typowo 10mA)
• Obsługa trybu PUL/DIR
• Automatyczna redukcja prądu spoczynkowego
• Zabezpieczenia przed przepięciami i przepięciami
• Łagodny start bez „skoków” po włączeniu
• Logiczny selektor napięcia 5V/24V, ustawienie domyślne 24V
• Antyrezonans zapewnia optymalny moment obrotowy i eliminuje niestabilność w średnim zakresie
• Częstotliwość wejściowa impulsów do 200kHz, wejście kompatybilne z TTL i izolowane optycznie
• Nadaje się do silników 2-fazowych i 4-fazowych, działa dobrze jako sterownik nema 17, sterownik nema 23
• 8 możliwych do wyboru prądów szczytowych, w tym 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,50A
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów po włączeniu zasilania zapewniają optymalną reakcję w przypadku różnych silników
• Wielokrotność umożliwia wejście krokowe o niskiej rozdzielczości w celu uzyskania wyższego sygnału wyjściowego w postaci mikrokroków, zapewniając w ten sposób płynniejszy ruch silnika
• 16 rozdzielczości do wyboru w mikrokrokach, w tym 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

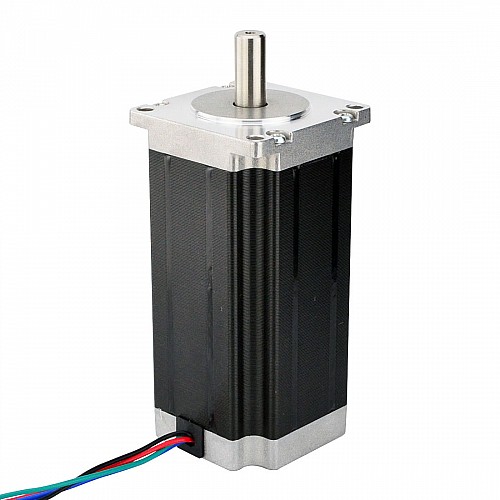

Specyfikacja silnika

• Numer części producenta: 23HS45-4204S
• Typ silnika: dwubiegunowy krokowy
• Kąt kroku: 1,8stopnia
• Moment trzymania: 3.0Nm(425oz.in)
• Prąd znamionowy/faza: 4.2A
• Rezystancja fazowa: 0,9ohms
• Indukcyjność: 3,8mH±20%(1KHz)
• Rozmiar ramy: 57x57mm
• Długość ciała: 113mm
• Średnica wału: Φ10mm
• Długość wału: 24mm
• Długość cięcia w kształcie litery D: 20mm
• Liczba wyprowadzeń: 4
• Długość ołowiu: 400mm
• Klasa izolacji: B 130°C[266°F]

Połączenie

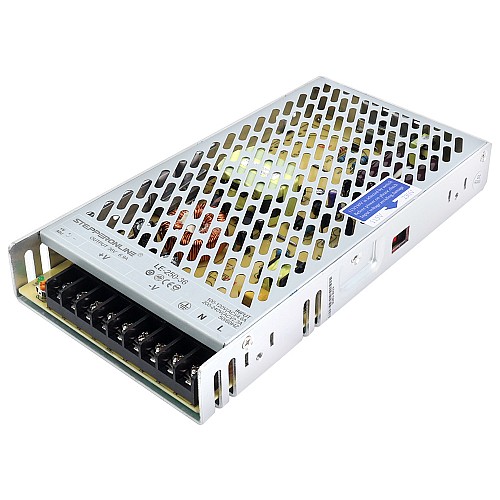

Specyfikacja zasilania

• Napięcie wejściowe: 115/230VAC±20%
• Częstotliwość wejściowa: 47–63Hz
• Prąd wejściowy: 40A/230VAC
• Napięcie wyjściowe: 36V
• Prąd wyjściowy: 6,9A
• Nominalna moc wyjściowa: 250W
• Prąd upływowy: <0,5mA/230VAC
• Wymiary: 215*115*30mm(dł.*szer.*wys.)
• Wewnętrzny filtr EMI
• Wysoka wydajność i niski koszt
• Wymuszone chłodzenie powietrzem przez wbudowany wentylator prądu stałego
• Zabezpieczenia przed przetężeniem, przepięciem, zwarciem i przegrzaniem
