YS Seria 1 Oś Zestaw Silnika Krokowego 8.0Nm (1132.89oz.in) Nema 34 Silnik Krokowy i Sterownik

0 opinii - Napisz opinię

229.04zł

5 + 222.34zł

10 + 216.04zł

50 + 210.10zł

100 + 204.47zł

w magazynie: 10000
Model: 1-DM860Y-34HS39
Waga brutto: 4.24kg
Certyfikowany: ISO, CE, UKCA

Sprzedane: 59

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Wielka Brytania

Australia

Rosja

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

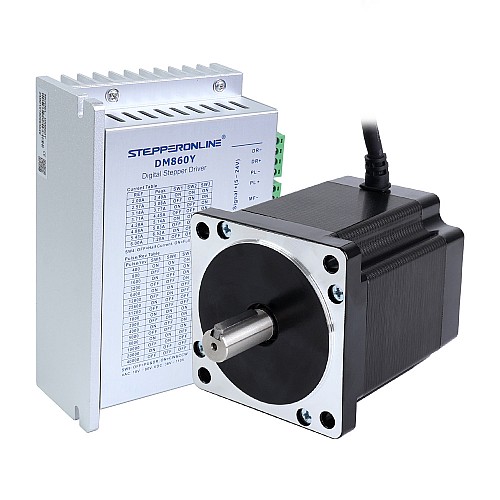

Zestaw CNC zawiera:

1 x 34HS39-6004S: Silnik krokowy Nema 34 serii S 8,0Nm(1132,89oz.in) 6,0A 86 x 86 x 98mm 4 przewody
1 x DM860Y: Cyfrowy sterownik krokowy serii Y 2,4-7,2A AC18V-80V/DC 36V-110V dla silnika Nema 34

Specyfikacja silnika

Numer części producenta: 34HS39-6004S
Liczba faz: 2
Kąt kroku: 1,8 stopnia
Moment obrotowy przytrzymujący: 8,0Nm(1132,89oz.in)
Moment znamionowy Prąd/faza: 6,0A
Rezystancja fazowa: 0,55ohmsów ± 10%
Indukcyjność: 4,6 mH ± 20%(1KHz)
Klasa izolacji: B 130°C [266°F]
Rozmiar ramy: 86 x 86mm
Długość korpusu: 98mm
Średnica wału: Φ14mm
Długość wału: 32mm
Długość wału klinowego: 25mm
Liczba przewodów: 4
Długość przewodu: 500mm

Specyfikacja sterownika

Szczytowy prąd wyjściowy: 2,4 - 7,2A(2,0~6,0RMS)
Prąd sygnału logicznego: 7 - 15mA(typowo 10mA)
Częstotliwość wejściowa impulsu: 0 - 200kHz
Szerokość impulsu: 2,5μS
Rezystancja izolacji: 500MΩ
Napięcie wejściowe: AC18V~80V/DC 36V-110V(zasilanie DC +/- można podłączyć w dowolnej kolejności)

Podłączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Zestaw z Otwartą Pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Liczba faz	2
Liczba osi	1
Moment trzymania(Ncm)	800
Moment trzymania(oz.in)	1132.89
Napięcie wejściowe odniesienia(V)	18 - 80AC / 36 - 110DC
Specyfikacja fizyczna
Długość wału(mm)	32
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Seria produktu	Seria YS
Średnica wału(mm)	14
Typ wału wyjściowego	Wpust
Zasilanie	NIE

Plik	Rozmiar
DM860Y.STP	4.77MB	Download
DM860Y_User_Manual_V1.0.pdf	725.02KB	Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
34HS39-6004S.STEP	2MB	Download
34HS39-6004S_Full_Datasheet.pdf	215.3KB	Download
