Zestaw 1-osiowego silnika krokowego CNC 4,8Nm(679,74oz.in)) Silnik krokowy i sterownik Nema 34

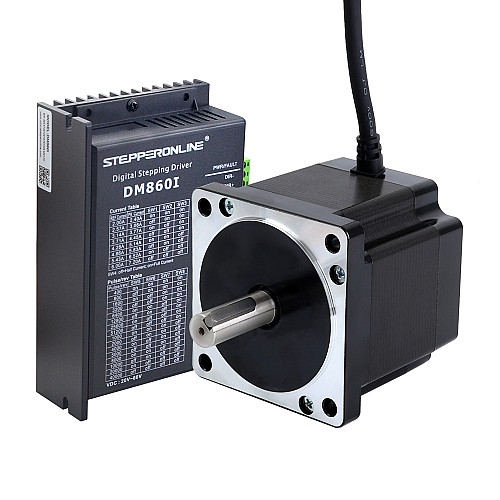

Ten zestaw CNC zawiera:

• 1 x DM860I: Cyfrowy sterownik krokowy 2.4-7.2A 20-80VDC do napędu CNC silnika krokowego Nema 34

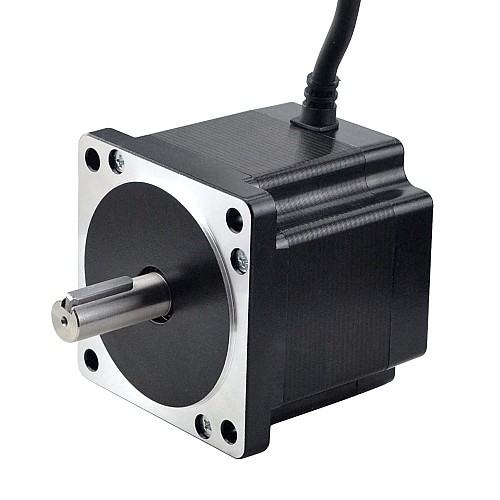

• 1 x 34HS31-6004S: Silnik krokowy Nema 34 Bipolarny 1,8stopnia 4,8Nm(679,74oz.in) 6,0A 86x86x80mm 4 przewody

Specyfikacja silnika

• Numer części producenta: 34HS31-6004S
• Liczba faz: 2
• Kąt kroku: 1,8stopnia
• Moment trzymania: 4,8Nm(679,74oz.in)
• Prąd znamionowy/faza: 6,0A
• Rezystancja fazowa: 0,42ohms ± 10%
• Indukcyjność: 3,8mH ± 20%(1KHz)
• Rozmiar ramki: 86 x 86mm
• Długość korpusu: 80mm
• Średnica wału: Φ14mm
• Długość trzonka: 37mm
• Długość wału wpustowego: 25mm
• Liczba potencjalnych klientów: 4
• Długość przewodu: 500mm

Specyfikacja sterownika

• Szczytowy prąd wyjściowy: 2,4 ~ 7,2A(6,0RMS)
• Napięcie wejściowe: +20 ~ 80V prądu stałego
• Prąd sygnału logicznego: 7 ~ 16 mA(typowo 10mA)
• Częstotliwość wejściowa impulsu: 0 ~ 200kHz
• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 100MΩ
• Obsługa trybów PUL/DIR i CW/CCW
• Automatyczna redukcja prądu spoczynkowego
• Nadaje się do silników 2-fazowych i 4-fazowych
• Miękki start bez „skoków” po włączeniu
• Ochrona przed przepięciem i przetężeniem
• Antyrezonans zapewnia optymalny moment obrotowy i eliminuje niestabilność w średnim zakresie
• Częstotliwość wejściowa impulsów do 200kHz, wejście kompatybilne z TTL i izolowane optycznie
• 8 możliwych do wyboru prądów szczytowych, w tym 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Technologia automatycznej identyfikacji silnika i automatycznej konfiguracji parametrów zapewnia optymalną reakcję w przypadku różnych silników
• 16 rozdzielczości do wyboru w mikrokrokach, w tym 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• Wielokrokowe umożliwia wejście krokowe o niskiej rozdzielczości w celu uzyskania wyższego sygnału wyjściowego w postaci mikrokroków, zapewniając w ten sposób płynniejszy ruch silnika, działa również dobrze z napędem Cnc.

Połączenie
