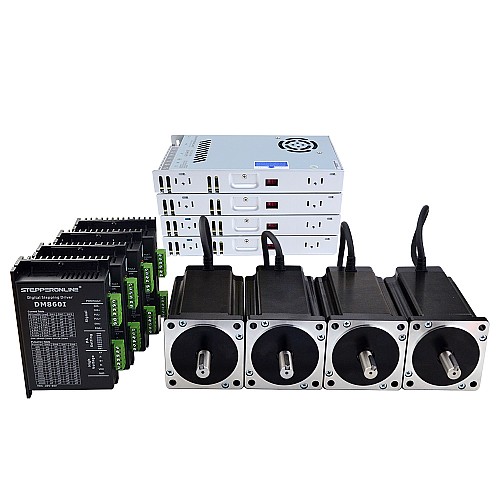

4-osiowy zestaw routera CNC 13.0Nm (1841oz.in) Nema 34 Silnik krokowy i sterownik oraz zasilacz 60V

• 4 x DM860I: cyfrowy napęd krokowy 2.4-7.2A 20-80VDC dla zestawu CNC z silnikiem krokowym Nema 34
• 4 x 34HS59-6004S: Seria S Nema 34 Silnik krokowy dwubiegunowy 1,8 stopnia 12,0Nm(1699,68uncji cala) 6,0 A 86x86x151,5mm 4 przewody
• 4 x LE-350-60: 350W 60V 5.8A 115/230V Zasilacz impulsowy

Specyfikacja sterownika

• Anti-Resonance zapewnia optymalny moment obrotowy i niweluje niestabilność w średnim zakresie
• Technologia automatycznej identyfikacji silnika i automatycznej konfiguracji parametrów zapewnia optymalne reakcje z różnymi silnikami
• Multi-Stepping umożliwia wejście krokowe o niskiej rozdzielczości w celu uzyskania wyższego wyjścia mikrokrokowego, dzięki czemu zapewnia płynniejszy ruch silnika
• 16 wybieranych rozdzielczości mikrokroków, w tym 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• Miękki start bez „skoku” po włączeniu
• Napięcie wejściowe 20-80VDC
• 8 wybieranych prądów szczytowych, w tym 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Częstotliwość wejściowa impulsowa do 200 KHz, wejście kompatybilne z TTL i izolowane optycznie
• Automatyczna redukcja prądu jałowego
• Nadaje się do silników 2-fazowych i 4-fazowych
• Obsługa trybów PUL/DIR i CW/CCW
• Zabezpieczenie nadnapięciowe, nadprądowe

Specyfikacja silnika

• Numer części producenta: 34HS59-6004S
• Liczba faz: 2
• Kąt kroku: 1,8stopnia
• Moment trzymania: 12,0Nm(1699,68uncji)
• Prąd znamionowy/faza: 6,0A
• Rezystancja fazowa: 0,7ohms ± 10%
• Indukcyjność: 7,9mH ± 20% (1KHz)
• Rozmiar ramy: 86x86mm
• Długość korpusu: 151,5mm
• Średnica wału: Φ14mm
• Długość wału: 37mm
• Długość wału wpustu: 25mm
• Liczba wyprowadzeń: 4
• Długość przewodu: 500mm
• Klasa izolacji: B 130°C[266°F]

Połączenie

Specyfikacja zasilania

• Napięcie wejściowe: 115/230VAC±20%
• Częstotliwość wejściowa: 47–63Hz
• Prąd wejściowy: 40A/230VAC
• Napięcie wyjściowe: 60 V
• Prąd wyjściowy: 5,8A
• Nominalna moc wyjściowa: 350W
• Prąd upływowy: <0,5mA/230VAC
• Wymiary: 215*115*30mm(dł.*szer.*wys.)
• Wewnętrzny filtr EMI
• Wysoka wydajność i niski koszt
• Wymuszone chłodzenie powietrzem przez wbudowany wentylator prądu stałego
• Zabezpieczenia przed przetężeniem, przepięciem, zwarciem i przegrzaniem
