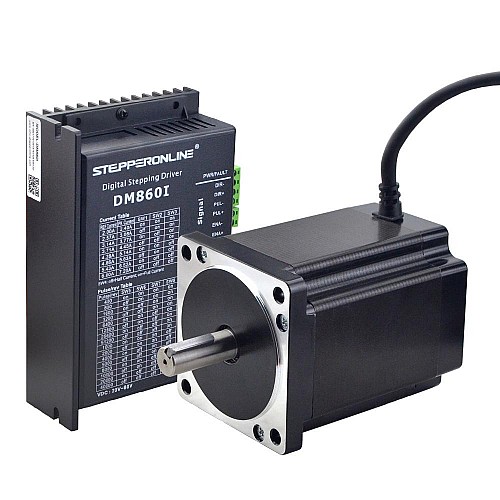

1-osiowy zestaw krokowy CNC 8,2Nm(1161,45oz.in) Nema 34 Silnik krokowy i sterownik

• 1 x DM860I: cyfrowy sterownik krokowy 2.4-7.2A 20-80VDC dla napędu CNC silnika krokowego Nema 34

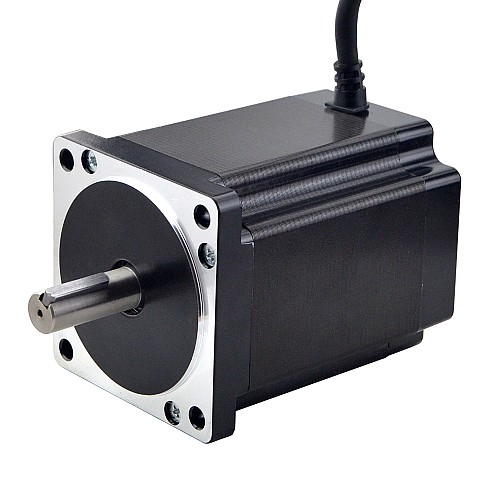

• 1 x 34HS45-6004S: silnik krokowy Nema 34 z serii S 8,2Nm(1161.45uncji) 14mm wał wpustowy

Specyfikacja silnika

• Numer części producenta: 34HS45-6004S
• Liczba faz: 2
• Kąt kroku: 1,8stopnia
• Moment trzymania: 8.2Nm(1161.45uncji)
• Prąd znamionowy/faza: 6.0A
• Rezystancja fazowa: 0,51ohms±10%
• Indukcyjność: 5,1mH±20%(1KHz)
• Rozmiar ramy: 86x86mm
• Długość ciała: 114mm
• Średnica wału: Φ14mm
• Długość wału: 37mm
• Długość wału wpustu: 25mm
• Liczba wyprowadzeń: 4
• Długość ołowiu: 500mm
• Klasa izolacji: B 130°C[266°F]

Połączenie

Specyfikacja sterownika

• Anti-Resonance zapewnia optymalny moment obrotowy i niweluje niestabilność w średnim zakresie
• Technologia automatycznej identyfikacji silnika i automatycznej konfiguracji parametrów zapewnia optymalne reakcje z różnymi silnikami
• Multi-Stepping umożliwia wejście krokowe o niskiej rozdzielczości w celu uzyskania wyższego wyjścia mikrokrokowego, dzięki czemu zapewnia płynniejszy ruch silnika, działa również dobrze z napędem Cnc.
• 16 wybieranych rozdzielczości mikrokroków, w tym 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• Miękki start bez „skoku” po włączeniu
• Napięcie wejściowe 20-80VDC
• 8 wybieranych prądów szczytowych, w tym 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Częstotliwość wejściowa impulsowa do 200KHz, wejście kompatybilne z TTL i izolowane optycznie
• Automatyczna redukcja prądu jałowego
• Nadaje się do silników 2-fazowych i 4-fazowych
• Obsługa trybów PUL/DIR i CW/CCW
• Zabezpieczenie nadnapięciowe, nadprądowe
