Wyprzedaż w CN — Dwubiegunowy silnik krokowy Nema 11 L=55mm z przełożeniem przekładni planetarnej 19:1

-33 %

Wyprzedaż w CN — Dwubiegunowy silnik krokowy Nema 11 L=55mm z przełożeniem przekładni planetarnej 19:1

0 opinii - Napisz opinię

194.84zł

130.53zł

w magazynie: 10000
Model: CN-11HS22-0904S-PG19
Waga brutto: 0.39kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 30

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

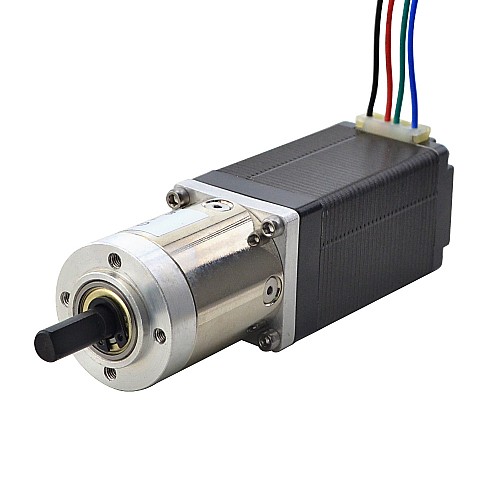

Ten silnik krokowy Nema 11 z korpusem 55mm, to najwyższy silnik w rozmiarze Nema 11, zintegrowana przekładnia planetarna o przełożeniu 19,19:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 11HS22-0904S-PG19
Typ silnika: bipolarny krokowy
Moment obrotowy bez skrzyni biegów: 17Ncm(24oz.in)
Prąd znamionowy/faza: 0,9A
Rezystancja fazowa: 7omów
Indukcyjność: 6,0mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 19,19:1
Wydajność przekładni: 80%
Luz bez obciążenia: <=3deg
Maksymalny dopuszczalny moment obrotowy: 3Nm(425oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708oz.in)
Maksymalne obciążenie osiowe wału: 5N
Maksymalne obciążenie promieniowe wału: 25N

Specyfikacje fizyczne

Rozmiar ramy: 28x28mm
Długość silnika: 55mm
Długość skrzyni biegów: 36,8mm
Średnica wału: Φ6mm
Długość wału: 18mm
Długość cięcia w kształcie litery D: 12mm
Liczba wyprowadzeń: 4
Długość przewodu: 500mm

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	6
Moment trzymania bez skrzyni biegów(Nm)	0.17
Prąd (A)	0.9
Rezystancja fazy(ohms)	7
Specyfikacja fizyczna
Długość ciała(mm)	91.8
Długość ołowiu(mm)	500
Długość wału(mm)	18
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	19.19
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Zarys	<=3deg
