Nema 14 Stepper L=34mm z tylnym wałem i otworem na śrubę i przełożeniem 19:1

0 opinii - Napisz opinię

154.88zł

5 + 146.85zł

10 + 139.58zł

50 + 133.01zł

100 + 127.03zł

w magazynie: Przed Sprzedaż
Model: 14HS13-0804D-PG19
Waga brutto: 0.45kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 10

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

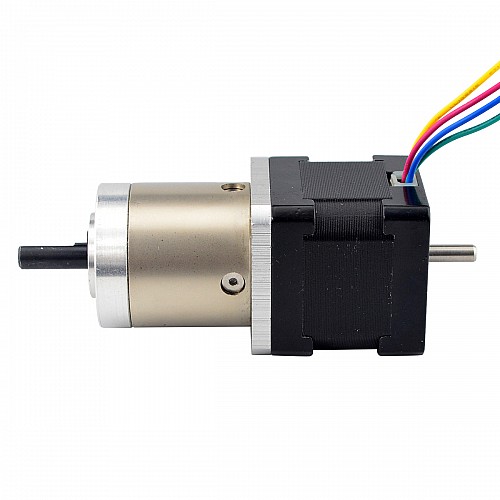

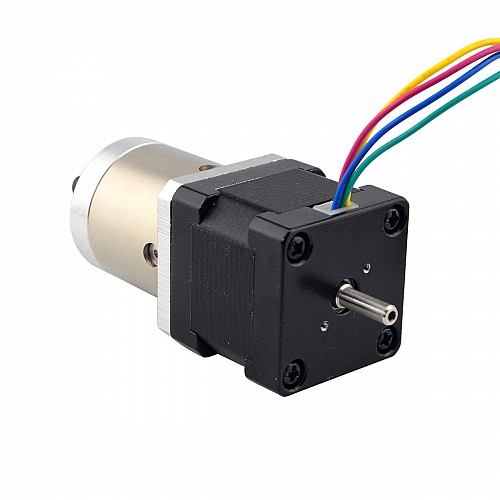

Ten silnik krokowy Nema 14 z korpusem 34mm i prądem znamionowym 0,80A posiada zintegrowaną przekładnię planetarną o przełożeniu 19,19:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 14HS13-0804D-PG19
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8stopnia
Moment trzymania: 14Ncm(19.88oz.in)
Prąd znamionowy/faza: 1A
Rezystancja fazowa: 3,2ohms
Indukcyjność: 4,5mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: planetarny
Przełożenie: 19,19:1
Wydajność:80%
Luz bez obciążenia: <=3 stopień
Maksymalny dopuszczalny moment obrotowy: 3Nm(424.84oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708.06oz.in)
Maksymalne obciążenie osiowe wału: 50N
Maksymalne obciążenie promieniowe wału: 100N

Specyfikacja fizyczna

Rozmiar ramy: 35x35mm
Długość silnika: 34mm
Długość skrzyni biegów: 35.8mm
Średnica przedniego wału: Φ6mm
Długość przedniego wału: 18mm
Długość z przodu w kształcie litery D: 12mm
Średnica tylnego wału: Φ4mm
Długość tylnego wału: 12mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm
Waga: 400g

Połączenie

A+	A-	B+	B-
Czerwony	Zielony	Żółty	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	4.5
Moment trzymania bez skrzyni biegów(Nm)	0.14
Prąd (A)	1
Rezystancja fazy(ohms)	3.2
Specyfikacja fizyczna
Długość ciała(mm)	69
Długość ołowiu(mm)	500
Długość wału(mm)	18
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Podwójny wał
Przełożenie(xx:1)	19.19
Rozmiar ramy(mm)	Nema 14 (35 x 35)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	400
Zarys	<=3deg
