YS Series 1 Oś Closed Loop Silnika Krokowego CNC Kit V2.0 1,20Nm(169,93oz.in) Silnik Nema 23 i Sterownik

Nowy

YS Series 1 Oś Closed Loop Silnika Krokowego CNC Kit V2.0 1,20Nm(169,93oz.in) Silnik Nema 23 i Sterownik

0 opinii - Napisz opinię

211.79zł

5 + 205.58zł

10 + 199.77zł

50 + 194.27zł

100 + 189.03zł

w magazynie: 10000
Model: 1-CL57Y-S12-V20
Waga brutto: 1.73kg
Certyfikowany: ISO, CE

Sprzedane: 0

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

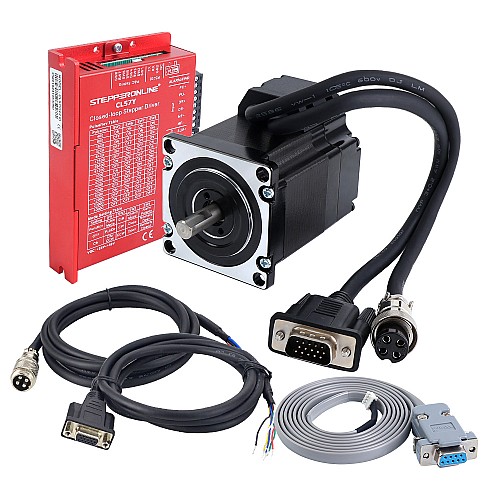

Ten zestaw CNC zawiera:

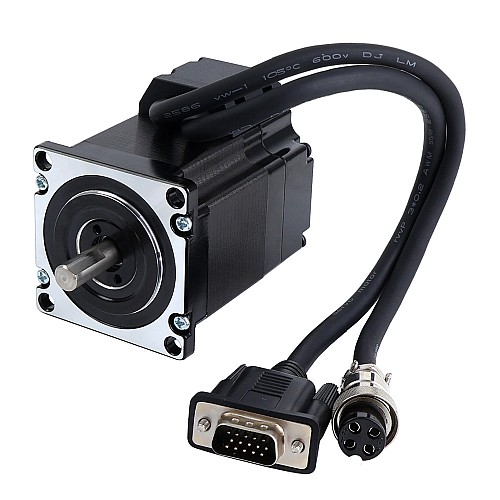

1 x 23HS22-4004D-E1000: Silnik krokowy zamkniętej pętli Nema 23 1,20Nm(169.93oz.in) Enkoder 1000PPR(4000CPR)

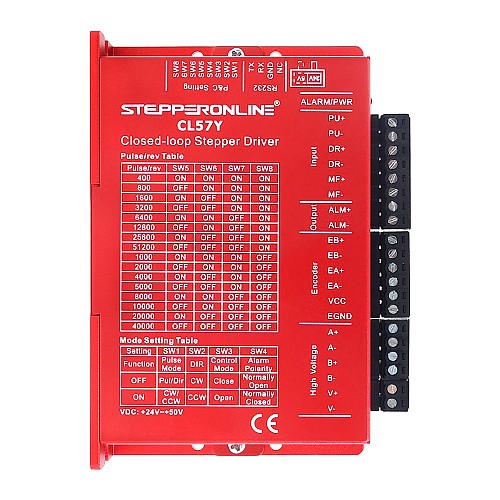

1 x CL57Y-V20: Sterownik Silnika Krokowego z Zamkniętą Pętlą Seria Y V2.0 0-7,0A 24-50VDC do Silników Krokowych Nema 17, 23, 24
1 x CE2-M2-20: Kabel przedłużający silnika i enkodera 1,7m(67") AWG20

Specyfikacja silnika

Numer części: 23HS22-4004D-E1000
Liczba faz: 2
Moment trzymający: 1,20Nm(169.93oz.in)
Prąd znamionowy/faza: 4,0A
Rezystancja fazowa: 0,5ohms
Indukcyjność: 1,7mH ± 20%(1KHz)
Rozmiar ramy: 57 x 57mm
Długość korpusu: 81mm
Średnica wału: Φ8mm
Długość wału: 21mm
Długość wału typu D: 15mm
Długość kabla: 300mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: Optyczny inkrementalny
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Minimalne napięcie zasilania: 4,5V
Maksymalne napięcie zasilania: 5V
Prąd wyjściowy: 25mA
Wysokie napięcie wyjściowe: 4,5V
Niskie napięcie wyjściowe: 4,2-4,3V
Maksymalna częstotliwość wyjściowa: 60kHz

Specyfikacja sterownika

Maksymalny prąd wyjściowy: 0~7A(0~5,6RMS)
Napięcie wejściowe: +24~50VDC
Prąd Wejściowy Logiki: 1~7,5mA
Częstotliwość wejścia impulsów: 0~200kHz
Rezystancja izolacji: 10MΩ

Połączenie silnika i enkodera

PIN	1	2	3	4
Silnika	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Enkodera	EA+	VCC	GND	EB+	EB-	EA-

CL57Y-V20 ulepsza CL57Y poprzez dodanie przełącznika selektora 5V/24V i dołączenie bezpłatnego kabla debugującego RS232.

Typowe funkcje sterowników serii Y zostały skonfigurowane i mogą być używane bez debugowania. Jeśli wymagane jest dalsze debugowanie, proszę kliknąć tutaj, aby zakupić wymagany kabel do debugowania.

Silnik jest wyposażony w wysoce elastyczny kabel, który może być zginany 8 milionów razy bez awarii.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	1.7
Kanały sygnału wyjściowego	2
Liczba osi	1
Moment trzymania(Ncm)	120
Moment trzymania(oz.in)	169.93
Napięcie wejściowe odniesienia(V)	24 - 48DC
Prąd znamionowy(A)	4.0
Rezystancja fazy(ohms)	0.5
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość wału(mm)	21
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Seria produktu	Seria YS
Średnica wału(mm)	8
Typ wału wyjściowego	D
Zasilanie	NIE

Plik	Rozmiar
CL57Y(V2.0)_pulse_stepper_driver_manual_V1.0.pdf	852.7KB	Download
CL57Y-V20.STEP	14.7MB	Download
23HS22-4004D-E1000.STEP	8.78MB	Download
23HS22-4004D-E1000_Full_Datasheet.pdf	166.29KB	Download
23HS22-4004D-E1000_Torque_Curve.pdf	122.23KB	Download
