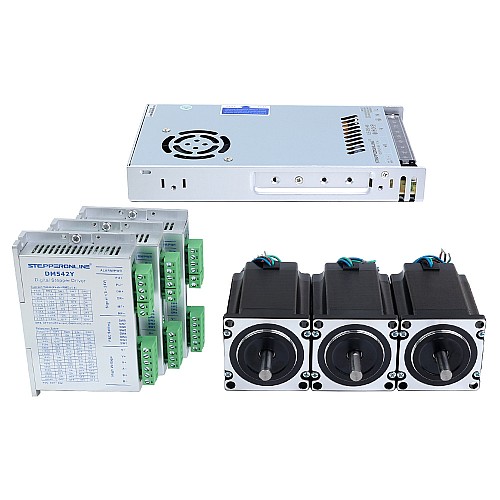

YS Seria 3 Oś Zestaw Silnika Krokowego 1.9Nm (269.06oz.in) Nema 23 Silnik Krokowy, Sterownik i Zasilacz 48V

• 3 x 23HS30-2804S2: Nema 23 Bipolar 1,9Nm(269,06oz.in) 2,8 A 57 x 57 x 76,5mm 4 przewody Φ8mm wał
• 3 x DM542Y: Y Series Digital Stepper Driver 1,0-4,2A DC20V-50V dla Nema 17, 23, 24 Stepper Motor
• 1 x LE-350-48: 350W 48V 7,3A 115/230V Zasilacz impulsowy Silnik krokowy Zestawy frezarek CNC

Specyfikacja silnika

• Numer części producenta: 23HS30-2804S2
• Typ silnika: Bipolar Stepper
• Kąt kroku: 1,8°
• Moment obrotowy przytrzymujący: 1,9Nm(269,06oz.in)
• Prąd znamionowy/faza: 2,8A
• Rezystancja fazy: 1,13 ohma
• Indukcyjność: 4,8mH±20%(1KHz)
• Klasa izolacji: B 130°C [266°F]
• Rozmiar ramy: 57 x 57mm
• Długość korpusu: 76,5mm
• Średnica wału: Φ8mm
• Długość wału: 22mm
• Długość wcięcia w kształcie litery D: 18mm
• Liczba przewodów: 4
• Długość kabla: 500mm

Specyfikacja sterownika

• Prąd szczytowy wyjściowy: 1,0–4,2A(0,71–3,0RMS)
• Napięcie wejściowe: DC20V–50V
• Prąd sygnału logicznego: 7–15mA(typowo 10mA)
• Częstotliwość wejściowa impulsu: 0–200kHz
• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 500MΩ

Specyfikacja zasilacza

• Numer części: LE-350-48
• Napięcie wejściowe: 115/230VAC±20%
• Częstotliwość wejściowa: 47-63Hz
• Prąd wejściowy: 40A/230VAC
• Napięcie wyjściowe: 48V
• Prąd wyjściowy: 7,3A
• Moc znamionowa wyjściowa: 350W
• Prąd upływu: <0,5mA/230VAC
• Wymiary: 215*115*30mm(D*S*W)
• Wewnętrzny filtr EMI
• Wysoka wydajność, niski koszt
• Wymuszone chłodzenie powietrzem za pomocą wbudowanego wentylatora DC
• Zabezpieczenia przed nadmiernym prądem, przepięciem, zwarciem i przegrzaniem

Podłączenie
