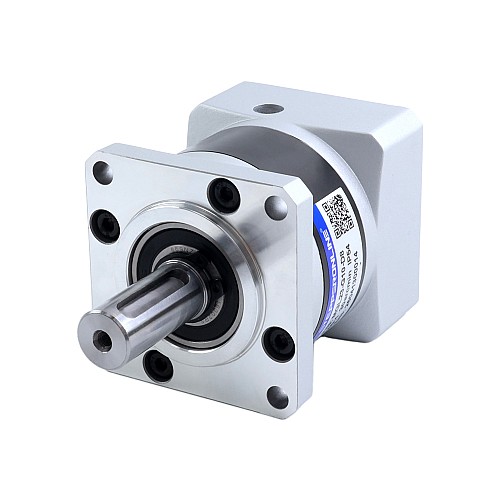

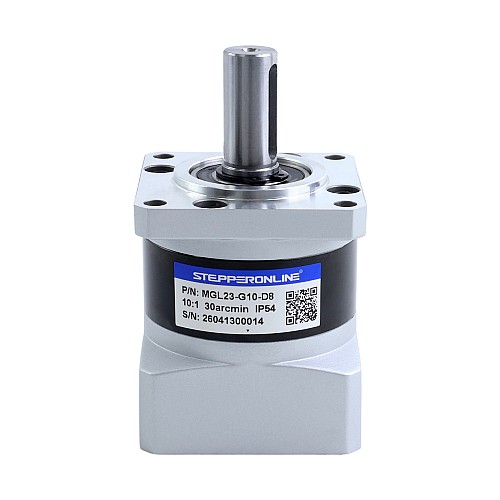

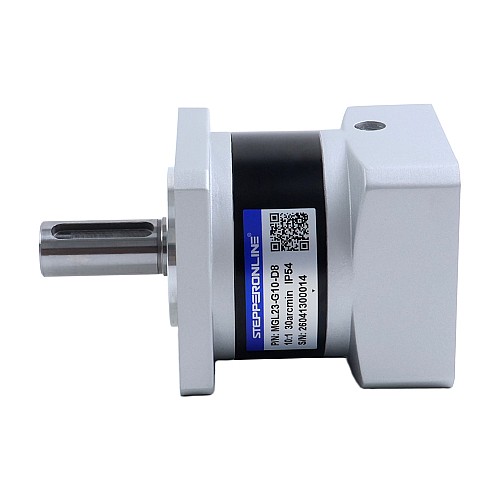

Przekładnia planetarna serii MGL, przełożenie 10:1, luz 30arc-min dla wału 8mm, standardowy silnik krokowy Nema 23 - MGL23-G10-D8 | StepperOnline

Przekładnia planetarna serii MGL przełożenie 10:1 luz 30arc-min dla wału 8mm standardowy silnik krokowy Nema 23

0 opinii - Napisz opinię

87.15zł

5 + 84.36zł

10 + 81.74zł

50 + 79.30zł

100 + 76.95zł

w magazynie: 10000
Model: MGL23-G10-D8
Waga brutto: 0.82kg
Certyfikowany: ISO, CE, REACH

Sprzedane: 82

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Wielka Brytania

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

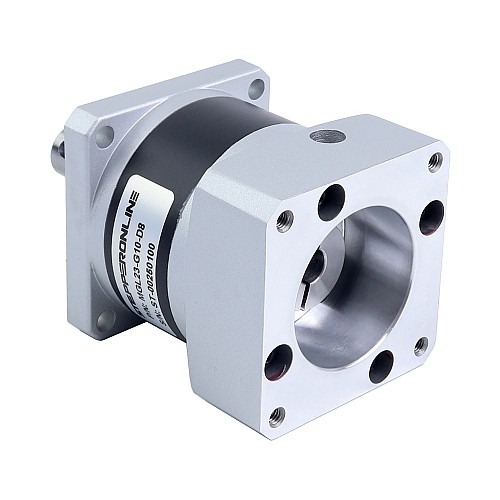

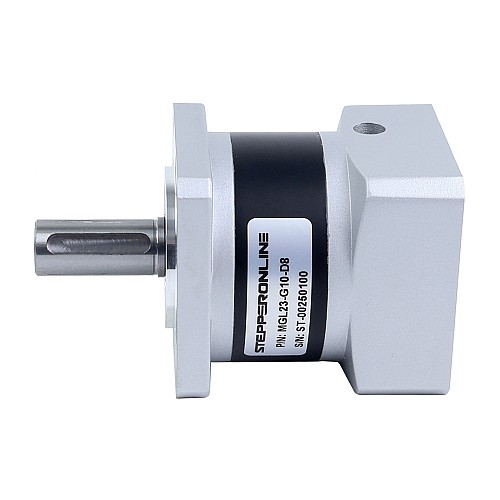

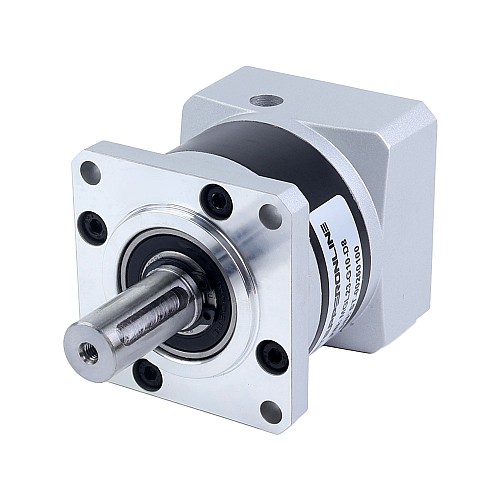

Wysokowydajna przekładnia planetarna serii MGL charakteryzuje się przełożeniem 10:1 i maksymalnym luzem 30min łuku. W odróżnieniu od przekładni serii MG, seria MGL została zaprojektowana tak, aby pomieścić standardowe silniki Nema 23 ze standardowymi wałami. Zapewnia to większą elastyczność w dopasowaniu przekładni do silnika.

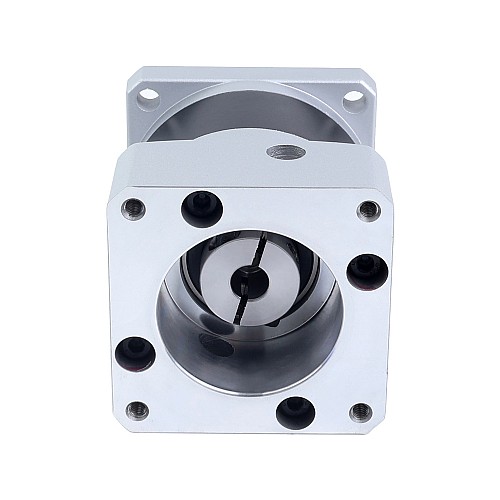

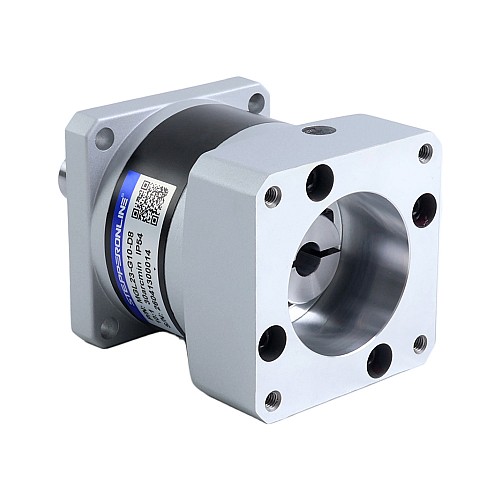

Ta rzędowa przekładnia planetarna jest wyposażona we wbudowane sprzęgło wału wejściowego, dzięki czemu jest kompatybilna ze standardowymi wałami o średnicy 8mm silników krokowych Nema 23, bezszczotkowych silników prądu stałego i szczotkowych silników prądu stałego.

Specyfikacja skrzyni biegów

Numer części: MGL23-G10-D8
Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Metalurgia proszkowa
Przełożenie: 10:1
Sprawność: 90%
Bezwładność wirnika: 0,13kg·cm²
Luz bez obciążenia: <=30arcmin
Maksymalny dopuszczalny moment obrotowy: 10Nm(88,51lb-in)
Dopuszczalny moment obrotowy: 20Nm(117,02lb-in)
Maksymalne obciążenie osiowe wału: 100N
Maksymalne obciążenie promieniowe wału: 300N
Hałas: <=55dB
Wodoodporność: IP54
Żywotność: 20000godzin

Dane techniczne

Rozmiar ramy: 57 x 57mm
Długość skrzyni biegów: 66,3mm
Znamionowa prędkość wejściowa: 1000rpm
Maksymalna prędkość wejściowa: 2000rpm

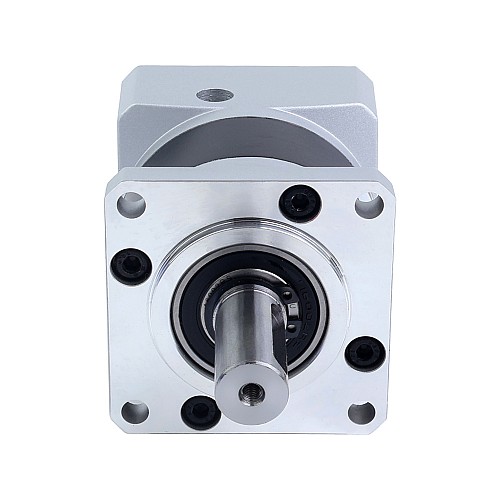

Typ wału wyjściowego: wpust
Średnica wału wyjściowego: Φ14mm
Wał wyjściowy Długość: 34mm
Średnica wału wejściowego: Φ8mm
Długość wału wejściowego: 20-25mm

Ta seria przekładni MGL idealnie nadaje się do standardowych silników Nema 23 o długiej długości wału 20-25mm.

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Nema 23 Silnik krokowy
Długość skrzyni biegów(mm)	66.3
Długość wału wejściowego(mm)	20 - 25
Długość wału wyjściowego(mm)	34
Materiał przekładni	Metalurgia proszków
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	10
Rozmiar ramy(mm)	57 x 57
Seria produktu	MGL
Średnica wału wejściowego(mm)	8
Średnica wału wyjściowego(mm)	14
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	Wpust
Waga(g)	710
Zarys	<=30arcmin
