NEMA 8 Captive Acme Liniowy silnik krokowy 0.5A 38.2mm Wzrost Prowadzić 2mm(0.07874") Skok 19.1mm

0 opinii - Napisz opinię

272.46zł

5 + 264.28zł

10 + 256.57zł

50 + 249.29zł

100 + 242.41zł

w magazynie: 10000
Model: 8C15S0504AC5-019RS
Waga brutto: 0.14kg
Certyfikowany: ISO, CE, RoHS

Dostępne opcje

Statek z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

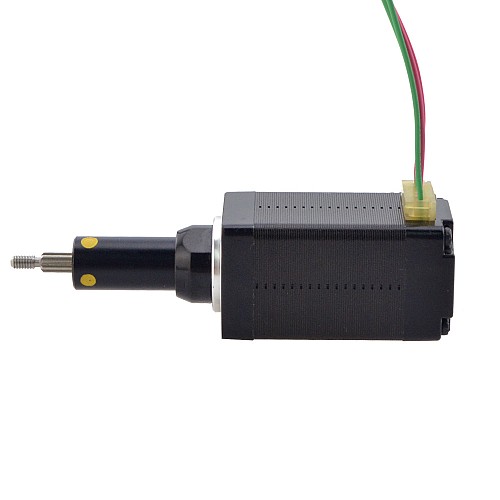

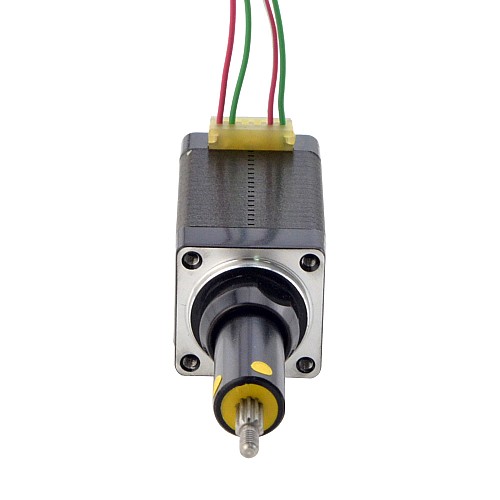

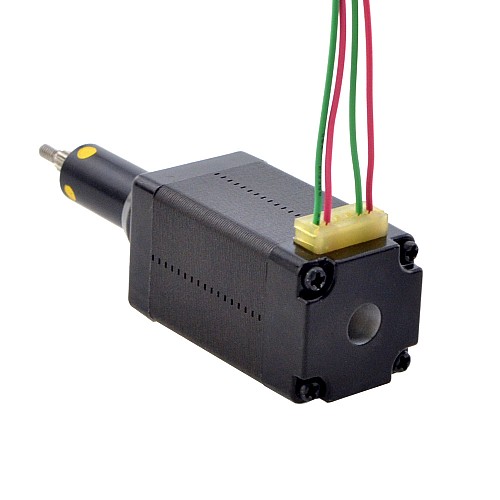

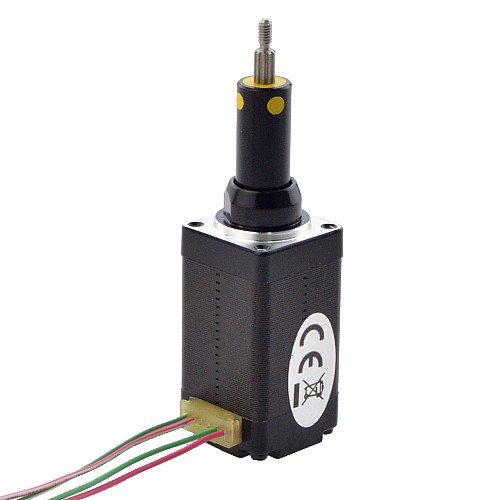

Ten model to liniowy silnik krokowy Nema 8 Captive ACME o długości korpusu 38,2 mm, kącie kroku 1,8 stopnia i prądzie znamionowym 0,5 A. Jest zintegrowany ze średnicą 3,5mm(0,1378"), z odległością przesuwu 19,5mm(0,7677), przesuw liniowy wynosi 2mm(0,07874") na obrót. Charakteryzuje się wysoką wydajnością, długą żywotnością, niskim poziomem hałasu i wysoką wydajnością.

Specyfikacja elektryczna

Numer części producenta: 8C15S0504AC5-019RS
Typ silnika: uwięziony
Kąt kroku: 1,8°
Moment trzymania: 0,02Nm(2,83 uncji)
Prąd znamionowy/faza: 0,5 A
Rezystancja fazy: 12ohms
Indukcyjność: 4.5 mH±20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 20 x 20mm
Długość korpusu: 38,2mm
Długość skoku: 19,1mm(0,752")
Średnica śruby pociągowej: Φ3,5mm(0,1378")
Odprowadzenie/krok: 0,01mm(0,0003937")
Przesuw/obrót ołowiu: 2mm(0,07874")
Liczba potencjalnych klientów: 4
Długość przewodu: 300mm

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony	Zielony/Biały

W przypadku silników wyprodukowanych po czerwcu 2025 r. wydłużenie tylne w pozycji całkowicie schowanej zostało zwiększone.

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Dwubiegunowy
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.5
Kąt kroku(deg.)	1.8
Prąd znamionowy(A)	0.5
Rezystancja fazy(ohms)	12
Specyfikacja fizyczna
Długość ciała(mm)	38.2
Długość ołowiu(mm)	300
Długość skoku(mm/ft)	19.1
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.01
Przesuw/rewolucja ołowiu(mm)	2
Rozmiar ramy(mm)	Nema 08 (20 x 20)
Średnica śruby pociągowej(mm)	3.5
Typ silnika liniowego	Captive

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
