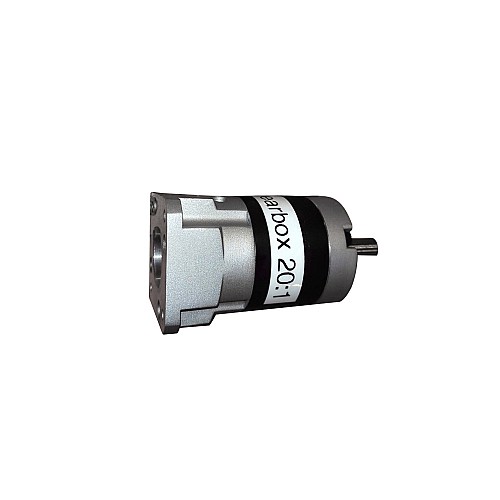

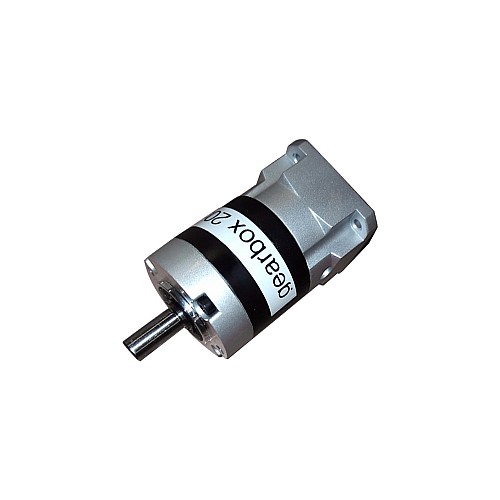

Używane produkty - Przekładnia planetarna serii MGL przełożenie 20:1 luz 45arc-min dla wału 5mm standardowy silnik krokowy Nema 17

Seria MGL wysokiej precyzji planetarnych skrzyń biegów oferuje przełożenie 20:1 oraz maksymalny luz 45arc-min. W przeciwieństwie do serii MG, seria MGL została specjalnie zaprojektowana do obsługi standardowych silników Nema 17 ze standardowymi wałami, co zapewnia większą elastyczność w łączeniu silnika i skrzyni biegów.
Ta planetarna skrzynia biegów jest wyposażona w wbudowane sprzęgło wału wejściowego, które zapewnia kompatybilność ze standardowymi wałami o średnicy 5mm stosowanymi w silnikach krokowych Nema 17, bezszczotkowych silnikach DC oraz szczotkowych silnikach DC.

Specyfikacje Skrzyni Biegów

• Numer części: MGL17-G20
• Typ skrzyni biegów: Przekładnia czołowa
• Materiał kół zębatych: Metalurgia proszków
• Przełożenie: 20:1
• Sprawność: 80%
• Bezwładność wirnika: 0,03kg·cm²
• Luz bez obciążenia: <=45arcmin
• Maksymalne dopuszczalne moment obrotowy: 10Nm(88,51lb-in)
• Dopuszczalny moment obrotowy: 20Nm(117,02lb-in)
• Maksymalne obciążenie osiowe wału: 100N
• Maksymalne obciążenie promieniowe wału: 300N
• Hałas: <=55dB
• Klasa szczelności: IP54
• Żywotność: 20000godzin

Specyfikacje Fizyczne

• Rozmiar ramy: 42 x 42mm
• Długość skrzyni biegów: 66mm
• Znamionowa prędkość wejściowa: 1000rpm
• Maksymalna prędkość wejściowa: 2000rpm
• Typ wału wyjściowego: Wpust
• Średnica wału wyjściowego: Φ8mm
• Długość wału wyjściowego: 21,5mm
• Średnica wału wejściowego: Φ5mm
• Długość wału wejściowego: 21,5-25mm
