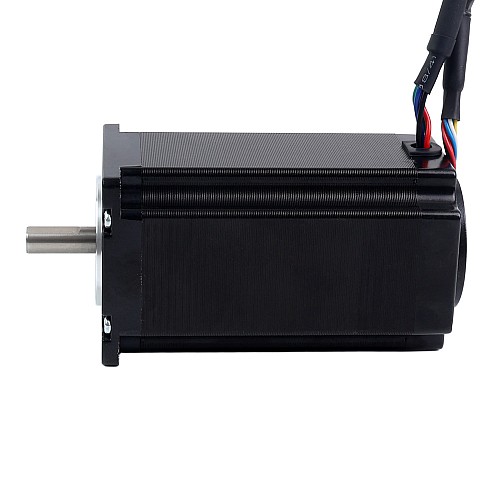

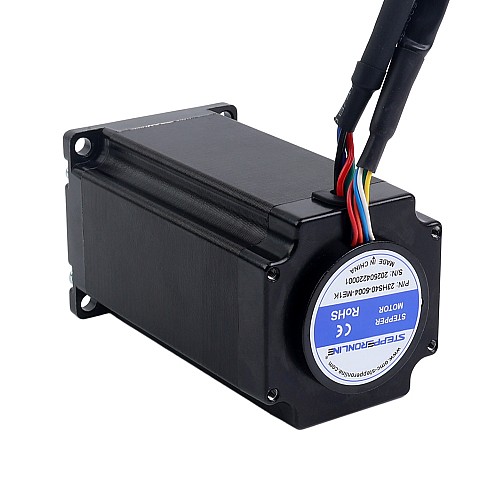

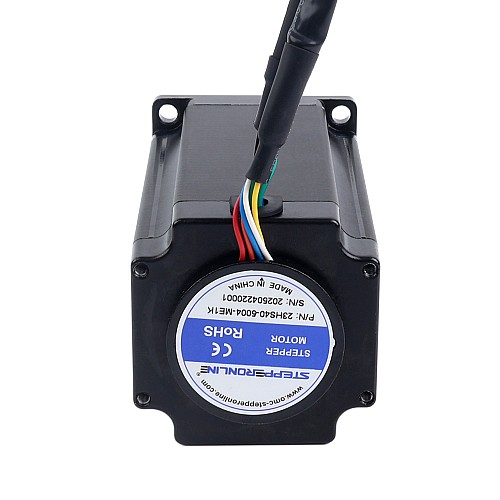

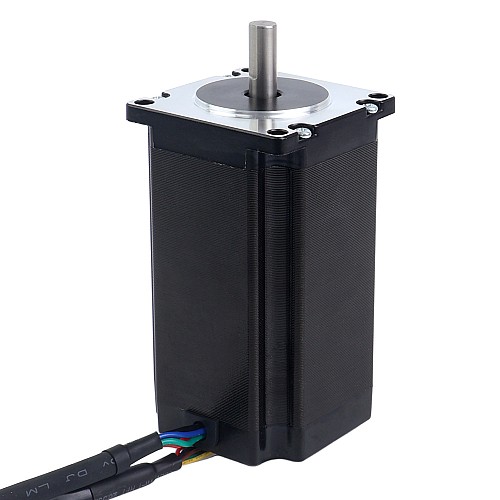

Silnik krokowy zamkniętej pętli Nema 23 3,00Nm(424,83oz.in) z enkoderem magnetycznym 1000PPR(4000CPR)

0 opinii - Napisz opinię

124.72zł

5 + 119.58zł

10 + 114.83zł

50 + 110.48zł

100 + 106.40zł

w magazynie: 10000
Model: 23HS40-5004-ME1K
Waga brutto: 1.60kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 57

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Ten silnik krokowy zamkniętej pętli Nema 23 zapewnia moment trzymania 3,00Nm(424,83oz.in) i posiada kompaktowy magnetyczny enkoder przyrostowy z wyjściem 3-kanałowym i rozdzielczością 1000PPR(4000CPR). W porównaniu z innymi silnikami krokowymi zamkniętej pętli o tym samym rozmiarze, ten silnik oferuje wyższy moment obrotowy, co czyni go idealnym do zastosowań wymagających precyzyjnego pozycjonowania w ograniczonej przestrzeni, ale przy wysokim momencie obrotowym, takich jak roboty współpracujące, sprzęt medyczny, transport szynowy i systemy lotnicze.

Specyfikacja elektryczna

Numer części producenta: 23HS40-5004-ME1K
Liczba faz: 2
Kąt kroku: 1,8°
Moment trzymania: 3,00Nm(424,83oz.in)
Prąd znamionowy/faza: 5,00A
Rezystancja fazowa: 0,60ohms ± 10%
Indukcyjność: 2,30mH ± 20%(1kHz)
Klasa izolacji: B 130°C [266°F]

Specyfikacja mechaniczna

Wymiar ramy: 57 x 57mm
Długość korpusu: 100mm
Średnica wału: Φ8mm
Długość wału: 21mm
Długość wału typu D: 15mm
Długość przewodu: 500mm
Waga: 1,49kg

Specyfikacja enkodera

Typ wyjścia: Różnicowy
Typ enkodera: Magnetyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały wyjściowe: 3 kanały
Min. napięcie zasilania: 3,3V
Maks. napięcie zasilania: 5,5V
Prąd wyjściowy: 20mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 0,2V
Maks. częstotliwość wyjściowa: 400kHz

Połączenie silnika i enkodera

Silnik	A+	A-	B+	B-
Przewody	Zielony	Czarny	Czerwony	Niebieski

Enkoder	GND	VCC	EA+	EB+	EA-	EB-	EZ+	EZ-
Przewody	Czarny	Czerwony	Brązowy	Niebieski	Pomarańczowy	Zielony	Żółty	Biały

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2.3
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	300
Moment trzymania(oz.in)	424.83
Prąd znamionowy(A)	5.0
Rezystancja fazy(ohms)	0.6
Rozdzielczość enkodera	1000PPR
Typ enkodera	Magnetyczny Przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	100
Długość wału(mm)	21
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Seria produktu	S
Średnica wału(mm)	8
