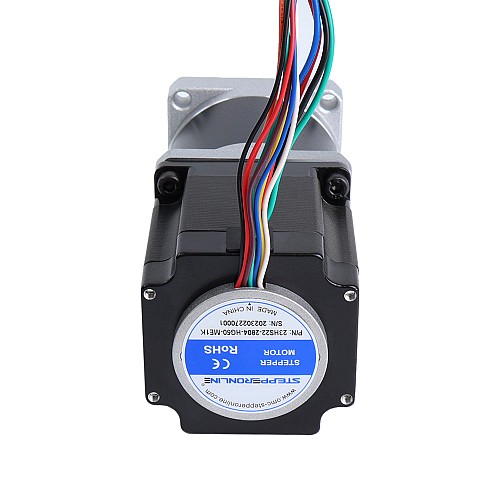

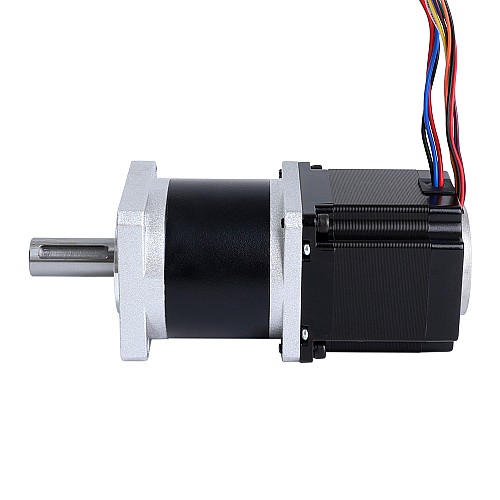

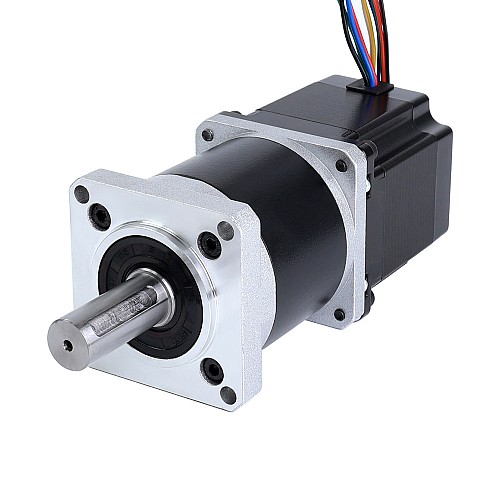

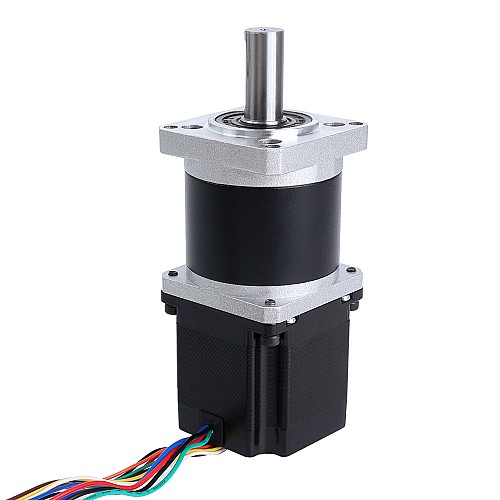

Silnik krokowy Nema 23 z precyzyjnym przełożeniem skrzyni biegów 50:1 i enkoderem magnetycznym 1000PPR(4000CPR)

-35 %

Silnik krokowy Nema 23 z precyzyjnym przełożeniem skrzyni biegów 50:1 i enkoderem magnetycznym 1000PPR(4000CPR)

0 opinii - Napisz opinię

597.88zł

388.62zł

w magazynie: 10000
Model: CN-23HS22-2804-HG50-ME1K
Waga brutto: 1.65kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 23

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja elektryczna

Numer części producenta: 23HS22-2804-HG50-ME1K
Typ silnika: dwubiegunowy silnik krokowy
Kąt kroku: 0,036stopnia
Moment trzymania bez skrzyni biegów: 102Ncm(144,44oz.in)
Prąd znamionowy/faza: 2,8A
Rezystancja fazowa: 0,9oma
Indukcyjność: 2,8mH±20%(1kHz)

Specyfikacje skrzyni biegów

Typ skrzyni biegów: planetarna
Przełożenie: 50:1
Wydajność: 75%
Luz przy braku obciążenia: 1,6°
Maks. Dopuszczalny moment obrotowy: 20Nm(2832,8oz.in)
Dopuszczalny moment obrotowy: 40Nm(5664oz.in)
Maks. Obciążenie osiowe: 100N
Maks. Obciążenie promieniowe: 250N
Temperatura otoczenia: -10 - 50℃
Klasa izolacji: B 130°C[266°F]
Żywotność: 6000 godz.

Specyfikacja kodera

Typ obwodu wyjściowego: różnicowy
Typ enkodera: magnetyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3kanały
Minimalne napięcie zasilania: 3,3V
Napięcie zasilania maks.: 5,5V
Prąd wyjściowy: 20mA
Wyjście wysokiego napięcia: 5V
Niskie napięcie wyjściowe: 0,2V
Częstotliwość wyjściowa maks.: 400 kHz

Specyfikacje fizyczne

Rozmiar ramy: 57 x 57mm
Długość silnika: 55mm
Długość skrzyni biegów: 61,65mm
Średnica wału: Φ14mm
Długość wału: 34mm
Długość rowka: 25mm
Liczba odprowadzeń: 4
Długość przewodu: 500mm

Połączenie silnika i enkodera

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Kolor przewodu	CZERWONY	BLK	BRN	ORG	BLU	PZ	ŻÓŁTY	WHT
Opis	+5V	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	2.8
Kanały sygnału wyjściowego	3
Moment trzymania bez skrzyni biegów(Nm)	1.02
Moment trzymania(oz.in)	144.44
Prąd (A)	2.8
Rezystancja fazy(ohms)	0.9
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Przekładnia
Typ enkodera	Magnetyczny Przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	116.65
Długość ołowiu(mm)	500
Długość wału(mm)	34
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	50
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	14
Typ skrzyni biegów	Przekładnia planetarna serii HG
Typ wału wyjściowego	Wpust
Zarys	<=1.6deg
