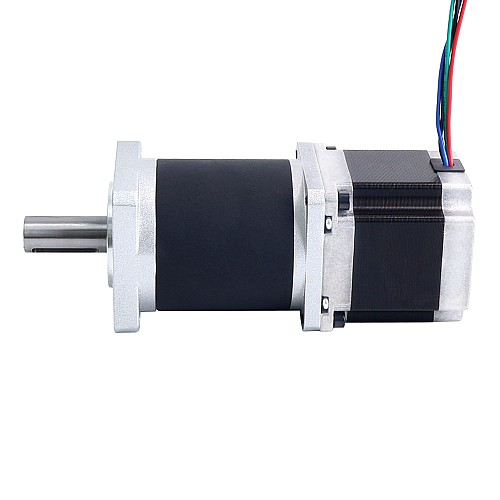

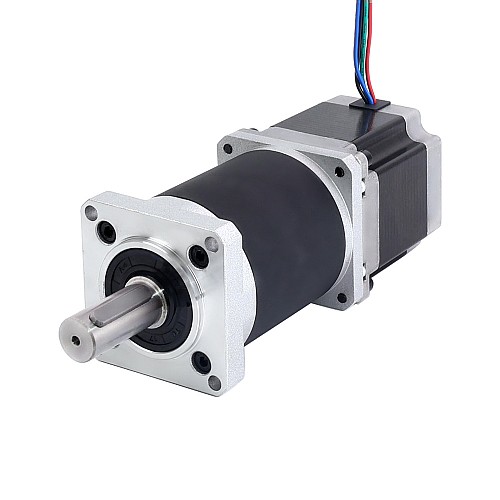

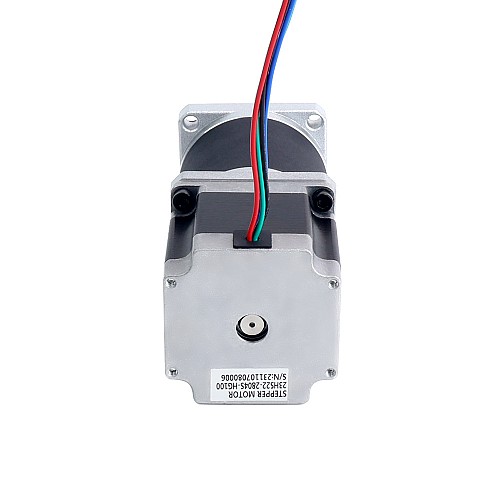

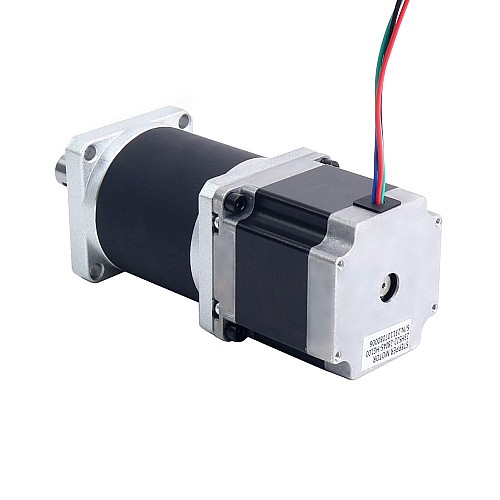

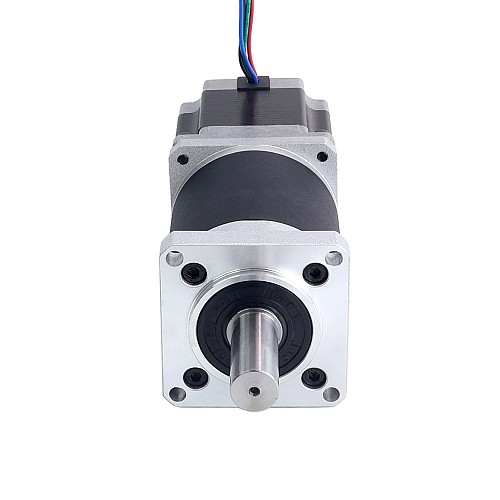

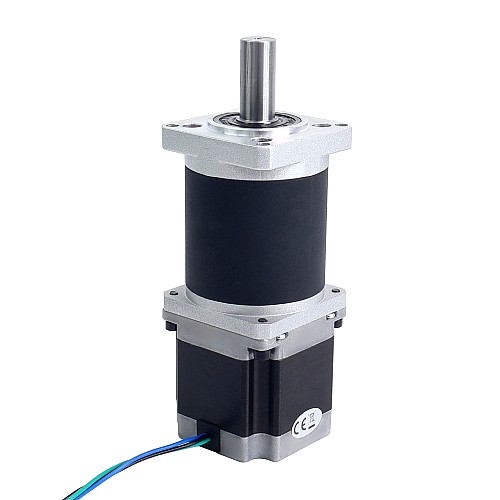

Silnik krokowy Nema 23 L=55mm Przełożenie 100:1 Wysoce precyzyjna przekładnia planetarna

0 opinii - Napisz opinię

407.34zł

5 + 387.25zł

10 + 369.02zł

50 + 352.43zł

100 + 337.26zł

w magazynie: 10000
Model: 23HS22-2804S-HG100
Waga brutto: 1.78kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy Nema 23 z korpusem 55mm i prądem znamionowym 2,8A, zintegrowany z przekładnią planetarną 76mm o przełożeniu 100:1. Jest to dobre rozwiązanie do zastosowań, które wymagają specjalnej przestrzeni, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części: 23HS22-2804S-HG100
Typ silnika: bipolarny krokowy
Kąt kroku: 0,018stopnia
Moment obrotowy bez skrzyni biegów: 105Ncm(148.69oz.in)
Prąd znamionowy/faza: 2,8A
Rezystancja fazowa: 0,9ohms
Indukcyjność: 2,8mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 100:1
Wydajność: 75%
Luz bez obciążenia: <=70arcmin
Maks. Dopuszczalny moment obrotowy: 25Nm(3540oz.in)
Moment dopuszczalny moment obrotowy: 50Nm(7082oz.in)
Maks. Obciążenie promieniowe: 250N
Temperatura otoczenia: -10 - 50 ℃
Wzrost temperatury: MAX.80℃

Specyfikacje fizyczne

Rozmiar ramy: 57x57mm
Długość silnika: 55mm
Długość skrzyni biegów: 76mm
Średnica wału: Φ14mm
Długość wału: 34mm
Długość wpustu: 25mm
Liczba wyprowadzeń: 4
Długość przewodu: 320mm
Waga: 1690g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Moment trzymania bez skrzyni biegów(Nm)	1.05
Specyfikacja fizyczna
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	100
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	14
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	Wpust
Zarys	<=70arcmin

Plik	Rozmiar
23HS22-2804S-HG100.STEP	3.64MB	Download
23HS22-2804S-HG100_Torque_Curve.pdf	177.54KB	Download
23HS22-2804S-HG100_Full_Datasheet.pdf	56.78KB	Download
23HS22-2804S_Torque_Curve.pdf	180.73KB	Download
