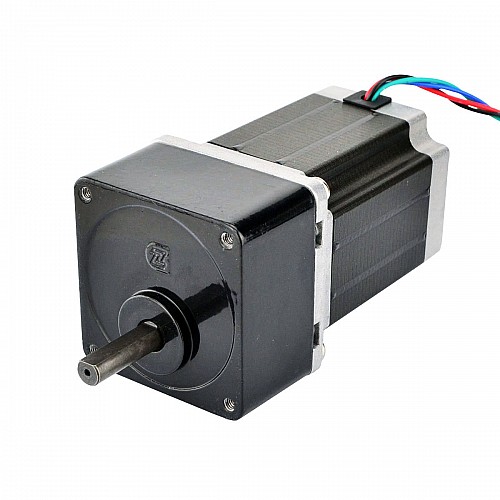

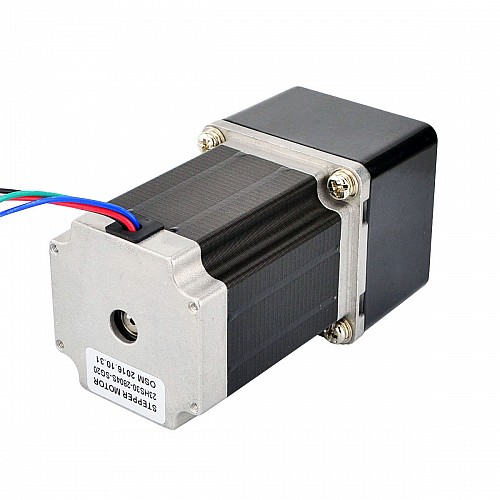

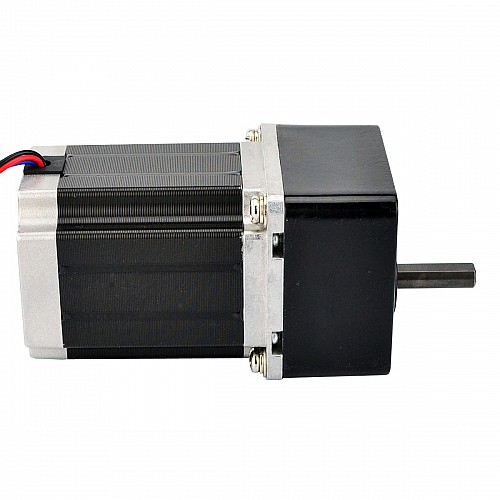

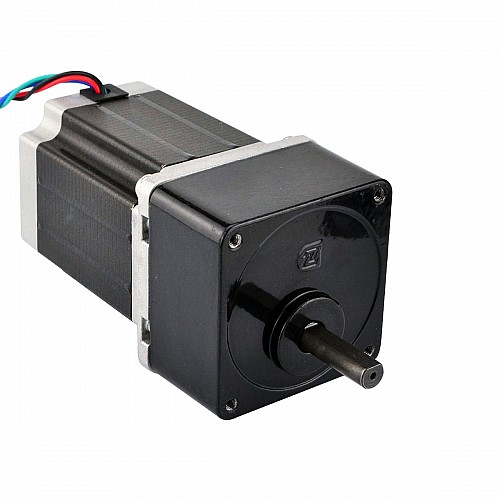

Silnik krokowy Nema 23 bipolarny L=78mm z przełożeniem 20:1 Spur Gearbox

Silnik krokowy Nema 23 bipolarny L=76mm z przełożeniem 20:1 Spur Gearbox

Silnik krokowy Nema 23 bipolarny L=78mm z przełożeniem 20:1 Spur Gearbox

0 opinii - Napisz opinię

263.28zł

5 + 250.86zł

10 + 239.59zł

50 + 229.31zł

100 + 219.86zł

w magazynie: Przed Sprzedaż
Model: 23HS30-2804S-SG20
Waga brutto: 1.46kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 10

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy Nema 23 z korpusem 78mm i prądem znamionowym 2,8A ma zintegrowaną przekładnię zębatą walcową 60 mm o przełożeniu 20:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 23HS30-2804S-SG20
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 0,09stopni
Moment trzymania bez skrzyni biegów: 1,89Nm(267,65uncji)
Prąd znamionowy/faza: 2,8A
Rezystancja fazowa: 1,13oma
Napięcie: 3,2V
Indukcyjność: 5,4mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Ostroga
Przełożenie: 20:1
Wydajność: 70%
Luz bez obciążenia: <=3 stopnie
Maksymalny dopuszczalny moment obrotowy: 5Nm

Specyfikacje fizyczne

Rozmiar ramy: 60x60mm
Długość silnika: 78mm
Długość skrzyni biegów: 40mm
Średnica wału: Φ8mm
Długość wału: 28mm
Długość cięcia w kształcie litery D: 25mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm
Waga: 1,36kg

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	5.4
Moment trzymania bez skrzyni biegów(Nm)	1.89
Prąd (A)	2.8
Rezystancja fazy(ohms)	1.13
Specyfikacja fizyczna
Długość ciała(mm)	118
Długość ołowiu(mm)	500
Długość wału(mm)	28
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	20
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	8
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	D
Waga(g)	1500
Zarys	<=3deg

Plik	Rozmiar
23HS30-2804S-SG20_Full_Datasheet.pdf	147.2KB	Download
23HS30-2804S-SG20.STEP	2.15MB	Download
23HS30-2804S-SG20_Torque_Curve.pdf	161.73KB	Download
23HS30-2804S_Torque_curve.pdf	180.81KB	Download
