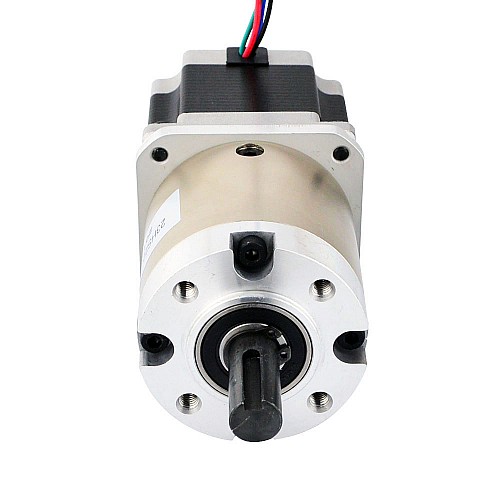

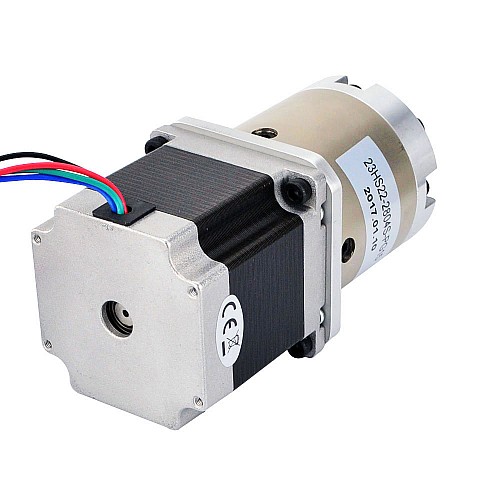

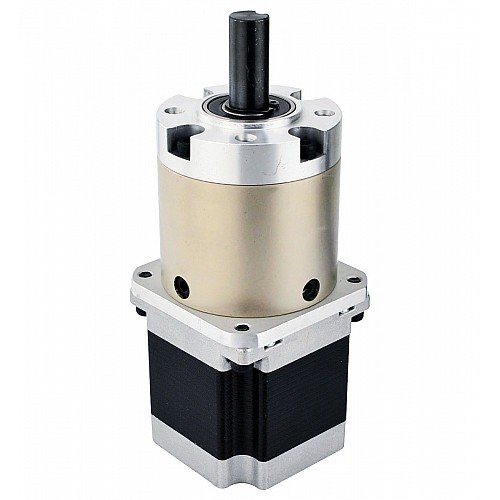

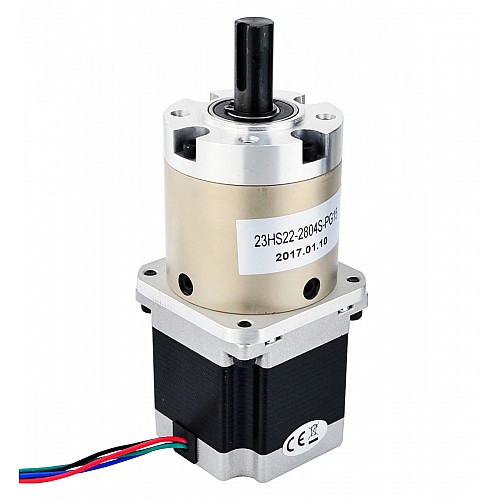

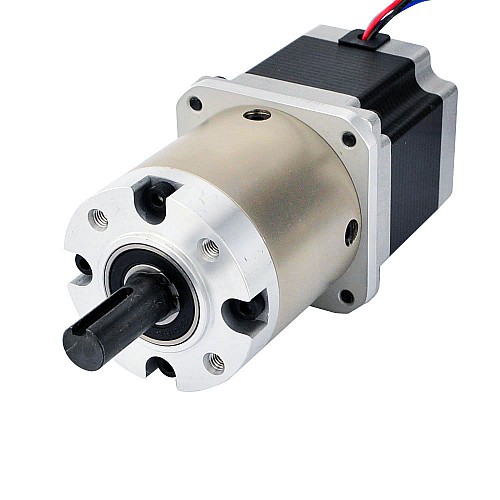

Silnik krokowy Nema 23 bipolarny L=56mm z przełożeniem 15:1 przekładnia planetarna

Bestsellery

Silnik krokowy Nema 23 bipolarny L=56mm z przełożeniem 15:1 przekładnia planetarna

6 opinii - Napisz opinię

243.01zł

5 + 231.57zł

10 + 221.19zł

50 + 211.65zł

100 + 202.91zł

w magazynie: 10000
Model: 23HS22-2804S-PG15
Waga brutto: 1.60kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 3331

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Ten silnik krokowy Nema 23 z korpusem 56mm i prądem znamionowym 2,8A ma zintegrowaną przekładnię planetarną o przełożeniu 15,3:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 23HS22-2804S-PG15
Typ silnika: bipolarny krokowy
Kąt kroku: 0,12stopnia
Moment trzymania bez skrzyni biegów: 1,25Nm(177,01oz.in)
Prąd znamionowy/faza: 2,8A
Rezystancja fazowa: 0,9ohms
Indukcyjność: 2,5mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 15,3:1
Wydajność: 81%
Luz bez obciążenia: <=3stopnia
Maksymalny dopuszczalny moment obrotowy: 30Nm(4248uncji)
Moment dopuszczalny moment obrotowy: 50Nm(7080oz.in)
Maksymalne obciążenie osiowe wału: 100N
Maksymalne obciążenie promieniowe wału: 200N

Specyfikacje fizyczne

Rozmiar ramy: 57 x 57mm
Długość silnika: 56mm
Długość skrzyni biegów: 60mm
Średnica wału: Φ12mm
Długość wału: 30mm
Długość wpustu: 20mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm
Waga: 1,5 kg

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2.5
Moment trzymania bez skrzyni biegów(Nm)	1.25
Prąd (A)	2.8
Rezystancja fazy(ohms)	0.9
Specyfikacja fizyczna
Długość ciała(mm)	116
Długość ołowiu(mm)	500
Długość wału(mm)	30
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	15.3
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	12
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	Wpust
Waga(g)	1500
Zarys	<=3deg

Plik	Rozmiar
23HS22-2804S-PG15.STEP	3.35MB	Download
23HS22-2804S-PG15_Torque_Curve.pdf	176.4KB	Download
23HS22-2804S_Torque_Curve.pdf	180.73KB	Download
23HS22-2804S-PG15_Full_Datasheet.pdf	95.7KB	Download
