Silnik krokowy Nema 23 bipolarny L=78mm z przełożeniem 5:1 Spur Gearbox

Silnik krokowy Nema 23 bipolarny L=76mm z przełożeniem 5:1 Spur Gearbox

Silnik krokowy Nema 23 bipolarny L=78mm z przełożeniem 5:1 Spur Gearbox

0 opinii - Napisz opinię

248.78zł

5 + 237.07zł

10 + 226.42zł

50 + 216.71zł

100 + 207.75zł

w magazynie: 10000
Model: 23HS30-2804S-SG5
Waga brutto: 1.39kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 359

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

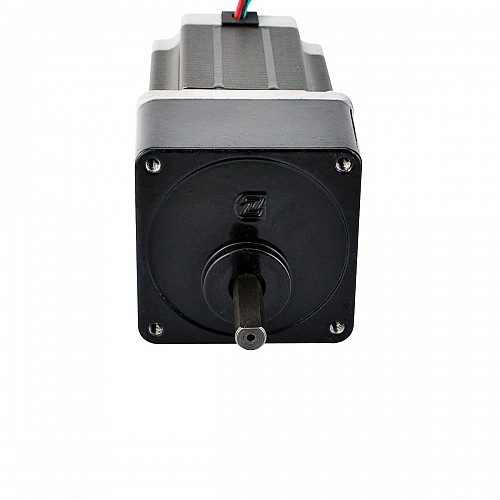

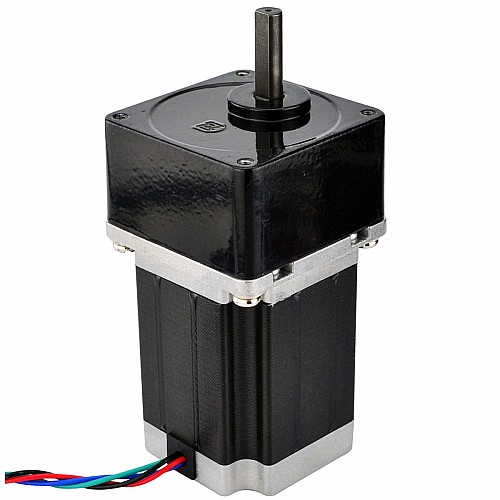

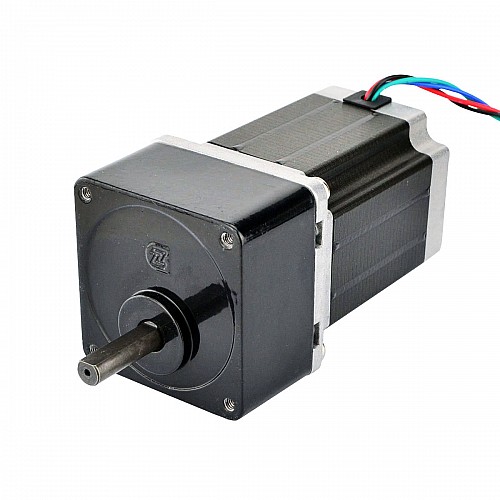

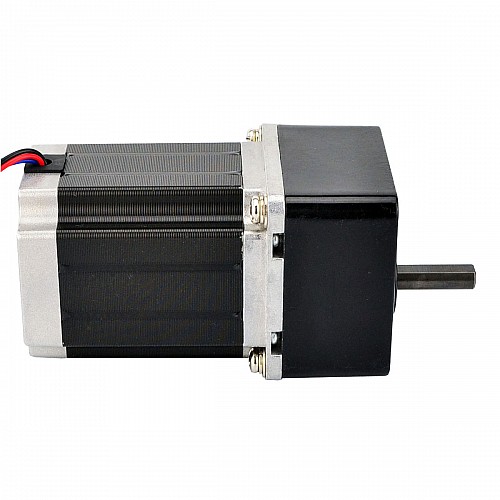

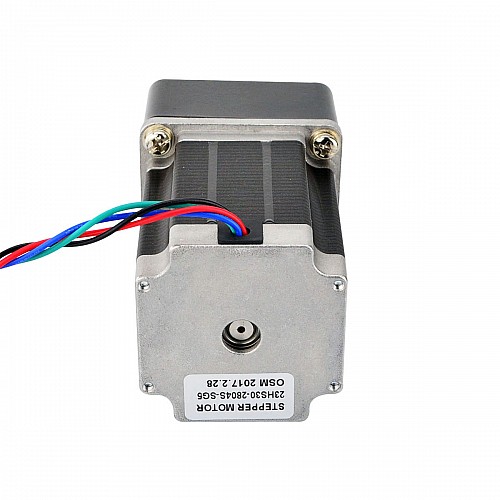

Ten silnik krokowy Nema 23 z korpusem 78mm i prądem znamionowym 2,8A ma zintegrowaną przekładnię zębatą walcową 60 mm o przełożeniu 5:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 23HS30-2804S-SG5
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 0,36stopnia
Moment trzymania bez skrzyni biegów: 1,89Nm(267,65uncji)
Prąd znamionowy/faza: 2,8A
Rezystancja fazowa: 1,13oma
Napięcie: 3,2V
Indukcyjność: 5,4mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Ostroga
Przełożenie: 5:1
Wydajność: 80%
Luz bez obciążenia: <=3 stopnie
Maksymalny dopuszczalny moment obrotowy: 5Nm

Specyfikacje fizyczne

Rozmiar ramy: 60x60mm
Długość silnika: 78mm
Długość skrzyni biegów: 32mm
Średnica wału: Φ8mm
Długość wału: 28mm
Długość cięcia w kształcie litery D: 25mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm
Waga: 1,29kg

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	5.4
Moment trzymania bez skrzyni biegów(Nm)	1.89
Prąd (A)	2.8
Rezystancja fazy(ohms)	1.13
Specyfikacja fizyczna
Długość ciała(mm)	110
Długość ołowiu(mm)	500
Długość wału(mm)	28
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	5
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	8
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	D
Waga(g)	1500
Zarys	<=3deg

Plik	Rozmiar
23HS30-2804S-SG5_Full_Datasheet.pdf	146.33KB	Download
23HS30-2804S-SG5.STEP	2.15MB	Download
23HS30-2804S-SG5_Torque_Curve.pdf	169.31KB	Download
23HS30-2804S_Torque_curve.pdf	180.81KB	Download
