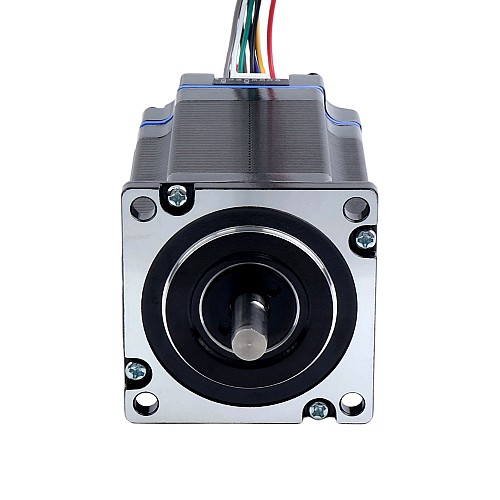

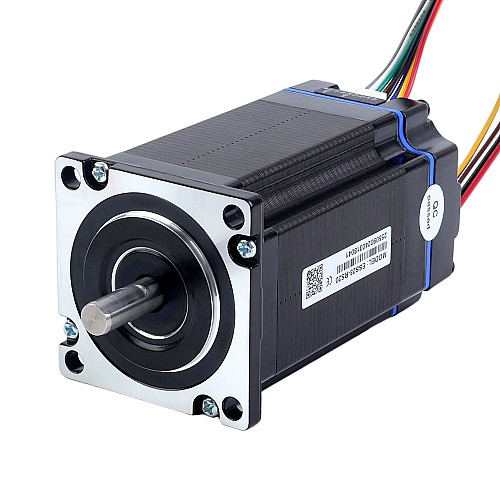

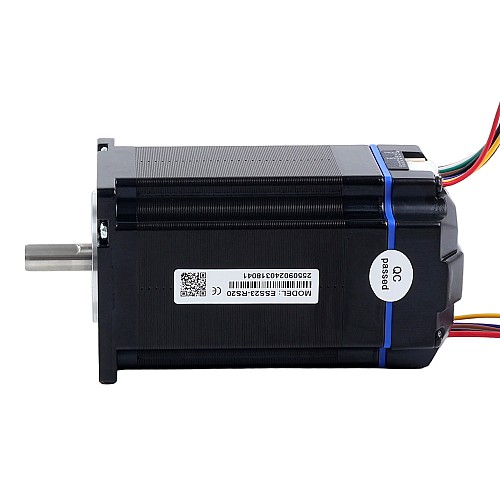

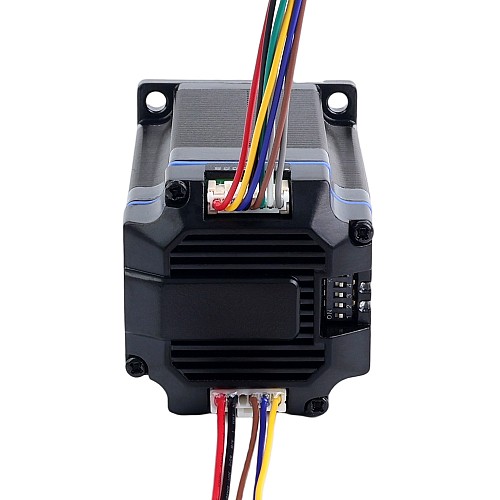

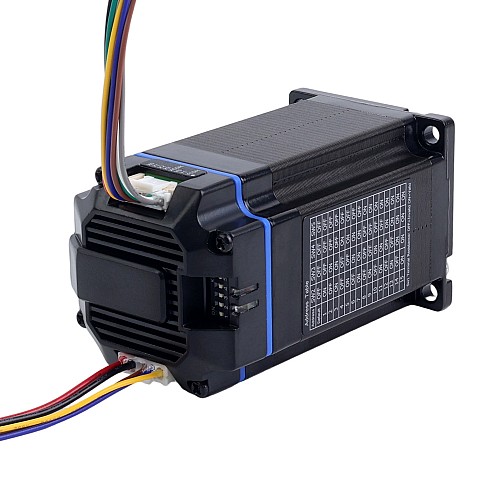

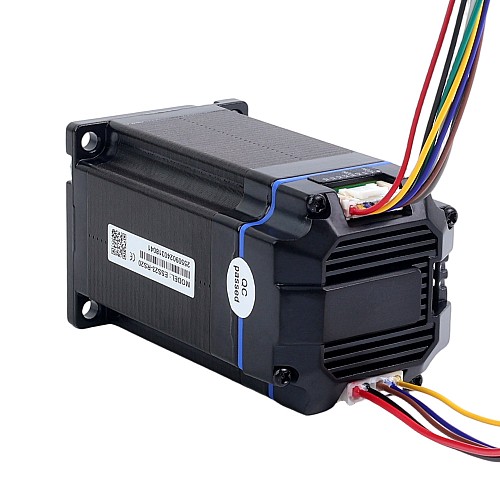

Seria ESS 2,2Nm(311,55oz.in) Nema 23 Zintegrowany silnik krokowy serwo z zamkniętą pętlą RS485 24-48VDC 1000CPR

0 opinii - Napisz opinię

281.55zł

5 + 273.08zł

10 + 265.10zł

50 + 257.60zł

100 + 250.51zł

w magazynie: 200
Model: ESS23-RS20
Waga brutto: 1.32kg
Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

Zintegrowany silnik krokowy NEMA 23 charakteryzuje się momentem trzymania 2,2Nm(311,55oz.in), zakresem prądu szczytowego od 1,0 do 4,0A, napięciem wejściowym 24 - 48VDC oraz inkrementalnym enkoderem 1000CPR. Obsługuje komunikację RS485 i oferuje wszechstronne połączenia I/O do elastycznej integracji.
To kompaktowe i niezawodne rozwiązanie do sterowania ruchem jest idealne do automatyzacji przemysłowej, sprzętu biurowego, urządzeń medycznych, robotyki i inteligentnych aplikacji maszynowych.

Specyfikacje elektryczne

Numer części producenta: ESS23-RS20
Moment trzymania: 2,2Nm(311,55oz.in)
Napięcie wejściowe: 24 - 48VDC
Prąd szczytowy: 1,0 - 4,0A
Prąd wejściowy logiczny: 10 - 50mA
Napięcie wejściowe logiczne: 24V
Typ enkodera: Inkrementalny
Typ wyjścia enkodera: Różnicowy
Rozdzielczość enkodera: 1000CPR
Kanały sygnału wyjściowego enkodera: 3
Rezystancja izolacji: Ponad 100MΩ
Wytrzymałość dielektryczna: 500VAC przez 1 MIN.
Klasa izolacji: B 130°C [266°F]

Specyfikacje fizyczne

Rozmiar ramy: 57 x 57mm
Długość korpusu: 80mm
Średnica wału: Φ8mm
Długość wału typu D: 15mm
Długość wału: 21mm
Waga: 1246g

Pobierz oprogramowanie do debugowania tutaj.

Rodzaj produktu
Rodzaj produktu	Zintegrowane silniki krokowe
Specyfikacja elektryczna
Informacje zwrotne na temat kodera	Tak (Zamknięta pętla)
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	220
Moment trzymania(oz.in)	311.55
Napięcie wejściowe odniesienia(V)	24 - 48DC
Napięcie wejściowe(V)	24 - 48DC
Rozdzielczość enkodera	1000
Tryby sterowania	Modbus RS485
Typ enkodera	Przyrostowy
Wejście analogowe	Nie
Specyfikacja fizyczna
Długość ciała(mm)	80
Długość wału(mm)	21
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	8

Plik	Rozmiar
Modbus-Series-Bus-Product-Function-Manual-V1.0_1_.pdf	2.81MB	Download
ESS23-RS20_Full_Datasheet.pdf	119.77KB	Download
ESS23-RS1020_Series_Bus_Integrated_Motor_Hardware_Manual.pdf	491.66KB	Download
ESS23-RS20.STEP	5.3MB	Download
