DSY Series 200W RS485 DC Servo Motor 24-70VDC 0,637Nm 3000rpm 17-bitowy enkoder przyrostowy IP65

0 opinii - Napisz opinię

578.58zł

5 + 558.80zł

10 + 540.31zł

50 + 523.01zł

100 + 506.82zł

w magazynie: 10000
Model: DSY-RS200L2A2-M17S
Waga brutto: 2.00kg
Certyfikowany: ISO, CE

Sprzedane: 42

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

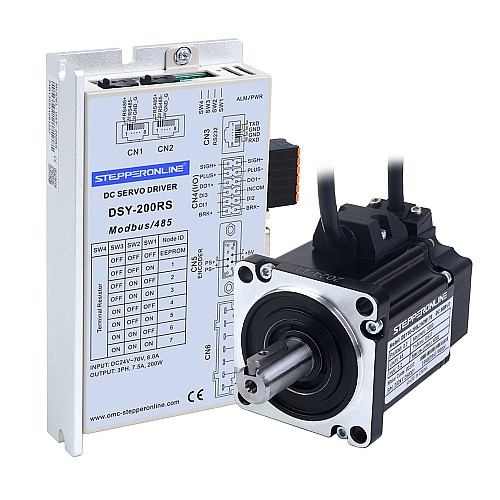

To najnowszy system serwo DC serii DSY, składający się z serwosilnika 48VDC 200W i serwonapędu 24-70VDC 200W. Serwosilnik ma znamionowy moment obrotowy 0,637Nm, szczytowy moment obrotowy 1,91Nm i znamionową prędkość 3000rpm.
Standardowo jest wyposażony w 17-bitowy jednoobrotowy magnetyczny enkoder inkrementalny i przyjmuje konstrukcję o dużej gęstości mocy, co pozwala mu dostarczać dużą moc w kompaktowych rozmiarach, osiągając 3-krotnie większe natychmiastowe przeciążenie. Nowa konstrukcja obwodu magnetycznego redukuje tętnienie momentu obrotowego, minimalizując wibracje podczas pracy i zapewniając płynniejszy moment obrotowy.
Może być szeroko stosowany w różnych zastosowaniach, takich jak roboty mobilne (AMR, AGV), roboty serwisowe, roboty specjalne, magazynowanie logistyczne i sortowanie, sprzęt medyczny, instrumenty i przemysł tekstylny, gdzie ograniczenia napięcia i rozmiaru mają znaczenie.

Elementy w zestawie

1 x DSY-200RS: 200W Pulse/RS485 DC Servo Motor Driver

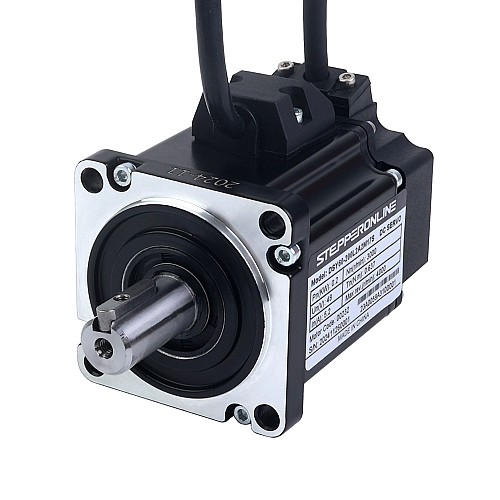

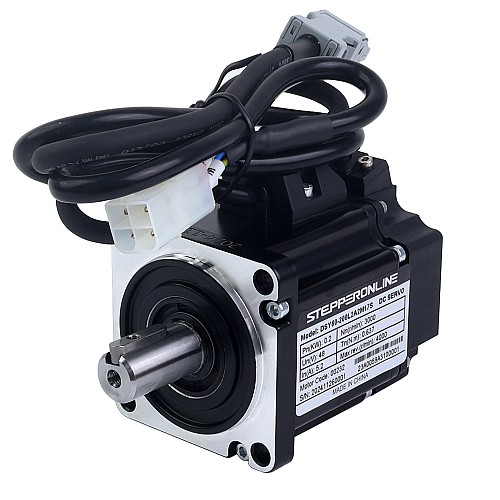

1 x DSY60-200L2A2M17S: 200W 48V DC Servo Motor 3000rpm 0,637Nm 17-bitowy enkoder IP65

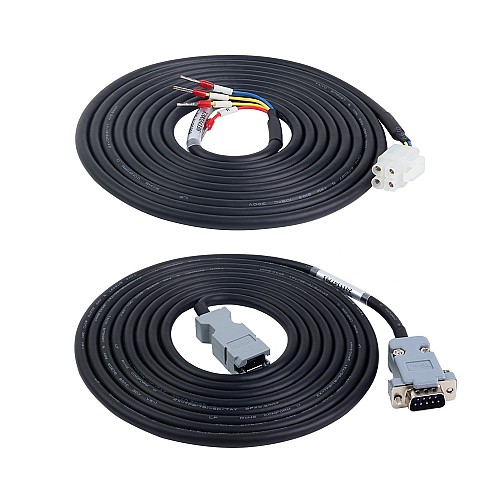

1 x P1-DS-03P08M: 3,0m Motor Kabel
1 x E2-DS-03AM: 3,0m kabel enkodera
1 x RS232-5: 1,0m kabel debugowania

Specyfikacja sterownika serwomechanizmu

Numer części: DSY-200RS
Ciągły prąd wyjściowy: 7,5A
Maksymalny prąd wyjściowy: 24,0A
Wejście zasilania: 24-70V DC
Moc znamionowa 200W
Wymiary: 141*75,5*25,4mm

Specyfikacja silnika serwomechanizmu

Numer części: DSY60-200L2A2M17S
Moc znamionowa: 200W
Napięcie znamionowe: 48V DC
Moment znamionowy: 0,637Nm
Moment szczytowy: 1,91Nm
Prąd znamionowy: 5,2A
Prędkość znamionowa: 3000rpm
Stały moment obrotowy: 0,123Nm/A
Rezystancja międzyprzewodowa: 0,86ohms ± 10%
Indukcyjność międzyprzewodowa: 1,46mH ± 20%
Bezwładność: 0,27kg*m²*10^-4
Enkoder: 17-bitowy jednoobrotowy magnetyczny enkoder inkrementalny
Bieguny: 10
Stopień ochrony IP: IP65
Średnica wału: 14mm
Długość kabla: 3m (długości opcjonalne to 1,5m i 5m)

Pobierz oprogramowanie debugujące serii serwomechanizmów DSY tutaj.

Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.

Oprogramowanie do debugowania serii DSY firmy STEPPERONLINE zostało opracowane i przetestowane w systemie Windows 10, Używanie innych wersji systemu Windows może powodować problemy ze zgodnością(np. zniekształcony tekst) lub wpływać na funkcjonalność oprogramowania.

Specyfikacja elektryczna
Moc znamionowa(W)	200
Napięcie wejściowe(V)	24 - 70VDC
Napięcie znamionowe(V)	48VDC
Prędkość maksymalna(rpm)	4000
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	17bit
Szczytowy moment obrotowy(Nm)	1.91
Tryby sterowania	Impuls/RS485
Typ enkodera	Magnetyczny Przyrostowy
Z hamulcem	Nie
Znamionowy moment obrotowy(Nm)	0.637
Specyfikacja fizyczna
Klasa IP	65
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	60 x 60
Średnica wału(mm)	14
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Nie

Plik	Rozmiar
DSY60-200L2A2M17S_Full_Datasheet.pdf	132.88KB	Download
DSY-200RS.STEP	16.58MB	Download
DSY60-200L2A2M17S.STEP	2.58MB	Download
DSY-RS_Series_Low_Voltage_Servo_Drive_User_manual_(V1.0).pdf	14.58MB	Download
