DSY Seria 100W Silnik Serwo DC CANopen 24-70VDC 0,318Nm z Hamulcem 3000rpm Enkoder Przyrostowy 17-Bit IP65

0 opinii - Napisz opinię

1,248.71zł

5 + 920.77zł

10 + 868.12zł

50 + 821.20zł

100 + 779.10zł

w magazynie: 10000
Model: DSY-C100L2B2-M17S
Waga brutto: 2.00kg
Certyfikowany: ISO, CE

Sprzedane: 3

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

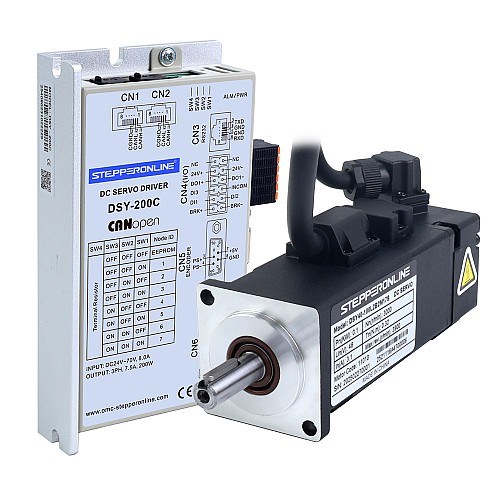

To jest najnowszy serwomechanizm DC z serii DSY, wyposażony w silnik serwo 48VDC 100W z hamulcem 24V 6,0W i sterownik serwo CANopen 24-70VDC 200W. Silnik charakteryzuje się momentem nominalnym 0,318Nm, momentem szczytowym 0,954Nm i prędkością nominalną 3000rpm.
System serwo DSY-C obsługuje komunikację CANopen, z wbudowanymi mechanizmami wykrywania błędów i retransmisji. W porównaniu z RS485 oferuje szybsze czasy reakcji, lepszą odporność na zakłócenia i obsługę sieci multi-master.
Idealny do szerokiego zakresu zastosowań, ten system serwo jest szczególnie odpowiedni do robotów mobilnych (AMR, AGV), robotów usługowych, robotów specjalistycznych, logistyki i magazynowania, systemów sortowania, urządzeń medycznych, precyzyjnych instrumentów oraz lekkiego przemysłu tekstylnego, gdzie ograniczenia napięcia i rozmiaru są krytycznymi czynnikami.

Zawartość zestawu

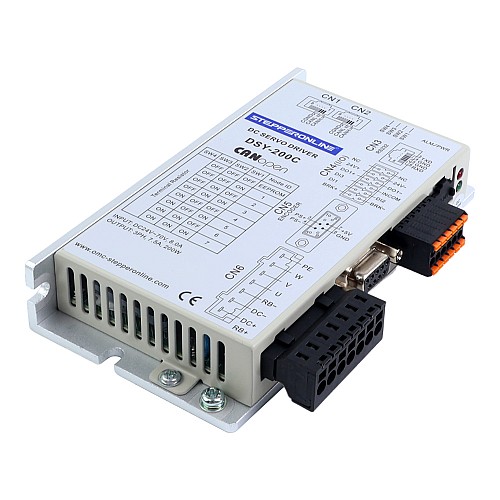

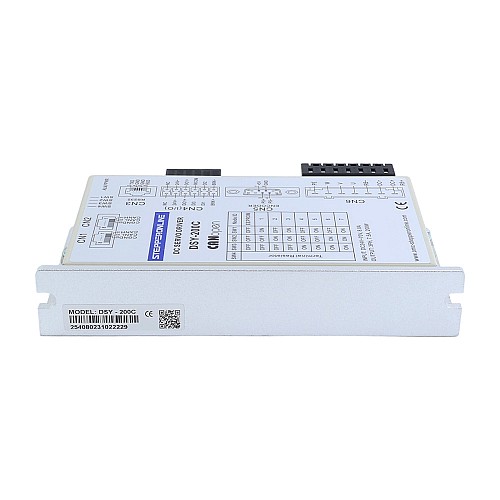

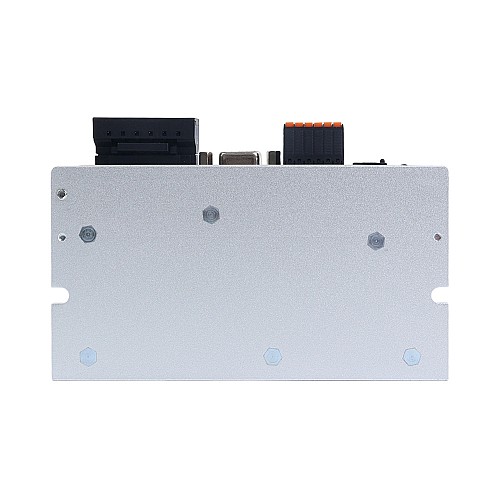

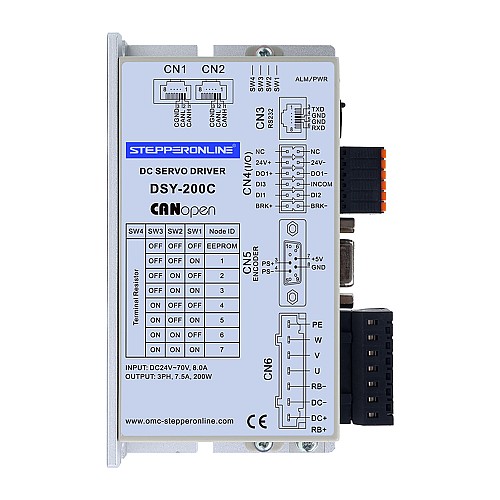

1 x DSY-200C: 200W CANopen sterownik silnika serwo DC

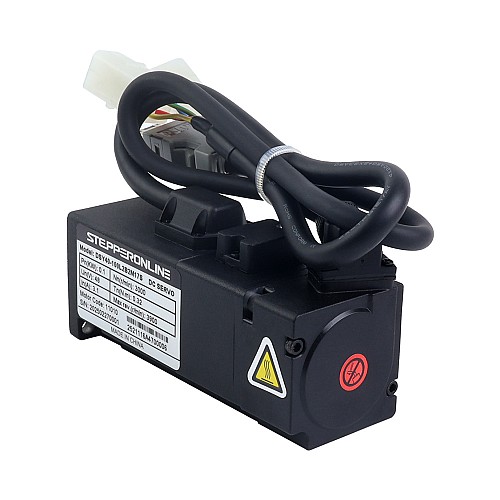

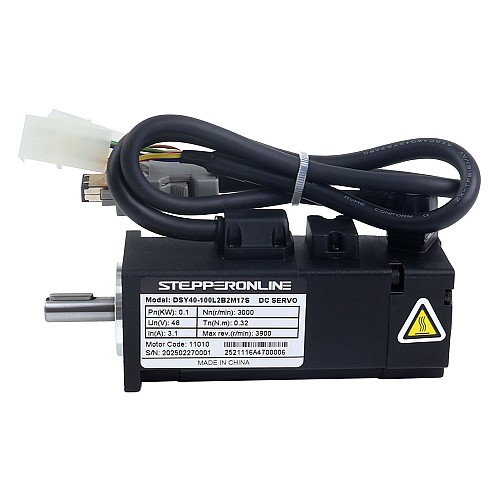

1 x DSY40-100L2B2M17S: 100W 48V silnik serwo DC 3000rpm 0,318Nm z hamulcem Enkoder 17-bitowy IP65

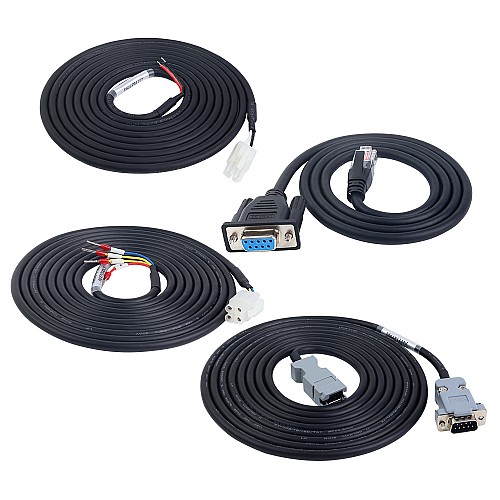

1 x P1-DS-03P08M: 3,0m kabel silnika
1 x P1-DS-03M-S: 3,0m kabel hamulca
1 x E2-DS-03AM: 3,0m kabel enkodera
1 x RS232-5: 1,0m kabel debugowania

Specyfikacja sterownika serwo

Numer części: DSY-200C
Metoda sterowania: CANopen
Ciągły prąd wyjściowy: 7,5A
Maksymalny prąd wyjściowy: 24,0A
Zasilanie wejściowe: 24-70VDC
Moc znamionowa: 200W
Wymiary: 141*75,5*25,4mm

Specyfikacja silnika serwo

Numer części: DSY40-100L2B2M17S
Moc znamionowa: 100W
Napięcie znamionowe: 48VDC
Moment obrotowy znamionowy: 0,318Nm
Moment obrotowy maksymalny: 0,954Nm
Prąd znamionowy: 3,1A
Prędkość znamionowa: 3000rpm
Stała momentu: 0,10N.m/A
Rezystancja międzyfazowa: 2,10ohms ± 10%
Indukcyjność międzyfazowa: 1,60mH ± 20%
Bezwładność: 0,048kg*m²*10^-4
Enkoder: 17-bitowy magnetyczny enkoder przyrostowy jednobieżny
Bieguny: 10
Klasa ochrony: IP65
Średnica wału: 8mm
Moment hamulca: 0,32Nm
Napięcie hamulca: 24VDC
Moc hamulca: 6,0W
Prąd hamulca: 0,25A
Długość kabla: 3m(opcjonalnie 1,5m i 5m)

Pobierz oprogramowanie debugujące serii serwomechanizmów DSY tutaj.

Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.

Oprogramowanie do debugowania serii DSY firmy STEPPERONLINE zostało opracowane i przetestowane w systemie Windows 10, Używanie innych wersji systemu Windows może powodować problemy ze zgodnością(np. zniekształcony tekst) lub wpływać na funkcjonalność oprogramowania.

Specyfikacja elektryczna
Moc znamionowa(W)	100
Napięcie wejściowe(V)	24 - 70VDC
Napięcie znamionowe(V)	48VDC
Prędkość maksymalna(rpm)	4000
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	17bit
Szczytowy moment obrotowy(Nm)	0.954
Tryby sterowania	CANopen
Typ enkodera	Magnetyczny Przyrostowy
Z hamulcem	TAk
Znamionowy moment obrotowy(Nm)	0.318
Specyfikacja fizyczna
Klasa IP	65
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	40 x 40
Średnica wału(mm)	8
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Nie

Plik	Rozmiar
DSY40-100L2B2M17S.STEP	3.13MB	Download
DSY40-100L2B2M17S_Full_Datasheet.pdf	139.11KB	Download
DSY-200C.STEP	16.54MB	Download
DSY-C_Series_Low_Voltage_Servo_Drive_User_Manual(V1.0).pdf	12.31MB	Download
DSY-C.EDS	36.81KB	Download
