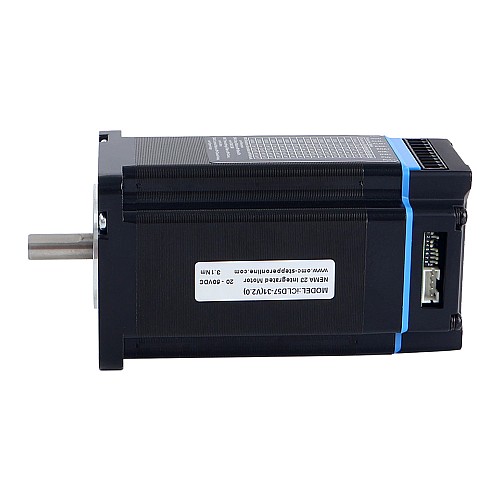

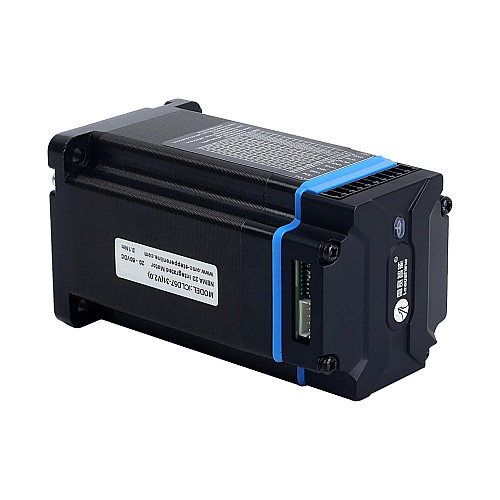

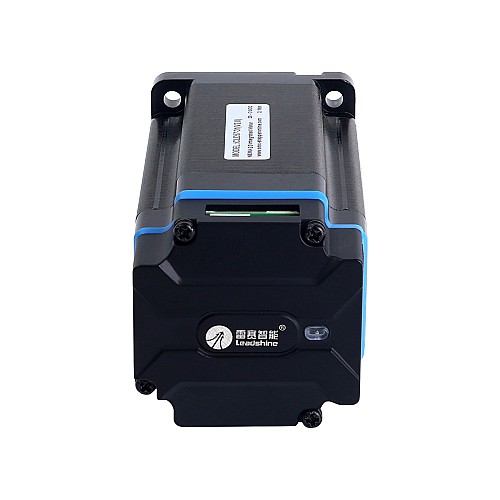

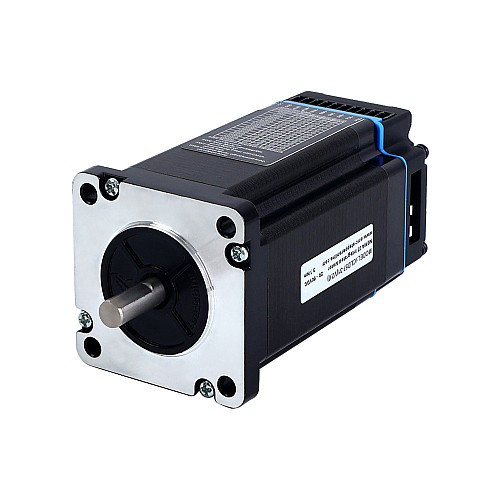

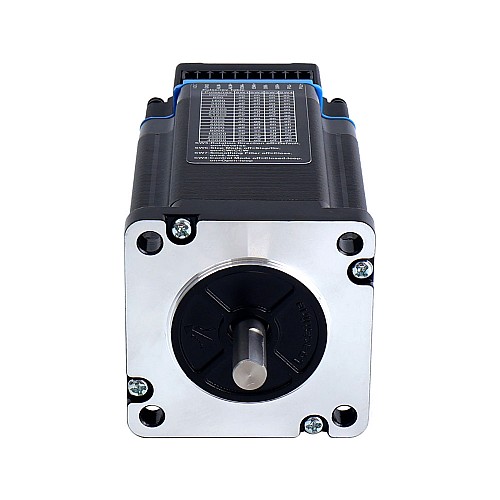

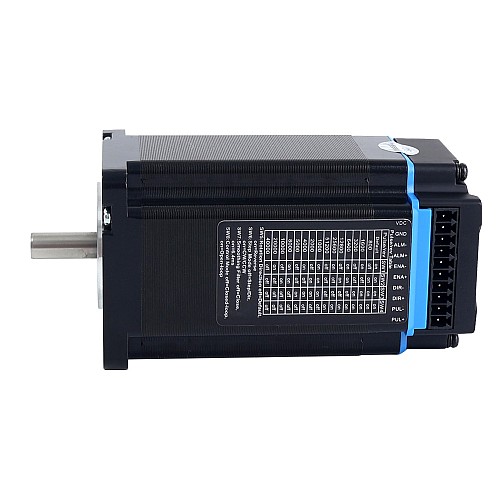

Zintegrowany silnik krokowy NEMA 23 serii iCL 3,1Nm(439uncji) 20–50V prądu stałego z 14-bitowym enkoderem

Jest to zintegrowany silnik krokowy Nema 23 z zamkniętą pętlą o momencie trzymania 3,1Nm(439oz.in) z 14-bitowym enkoderem. Seria iCL to zintegrowany z silnikiem krokowym 14-bitowy inkrementalny enkoder magnetyczny i napęd, który rozwiązuje problemy utraty kroków w systemach sterowania krokowego z otwartą pętlą, zwiększając w ten sposób niezawodność systemu przy minimalnym wzroście kosztów. Implementuje zaawansowany algorytm sterowania  w oparciu o dziesięcioletnie doświadczenie w sterowaniu krokowym i serwomechanizmem.
Dzięki bardzo kompaktowym rozmiarom i zintegrowanym wszystkim komponentom iCL może zaoszczędzić miejsce montażowe, wyeliminować podłączenie enkodera i czas okablowania silnika, zmniejszyć zakłócenia oraz przeciąć/zmniejszyć koszty kabli i robocizny.
Seria iCL jest niezawodna, niedroga i doskonale sprawdza się w wielu zastosowaniach przemysłowych, takich jak CNC, drukarki 3D, sprzęt sceniczny, sprzęt medyczny, elektronika, opakowania itp.

Kluczowe funkcje

• Krok i kierunek oraz sterowanie CW i CCW
• Niski poziom hałasu i wibracji, płynny ruch
• 14-bitowy jednoobrotowy enkoder przyrostowy
• Łagodny start bez „skoku” po włączeniu
• 3 wejścia cyfrowe, 1 izolowane optycznie wyjście cyfrowe
• Komunikacja RS232 dla połączenia oprogramowania STEPPERONLINE
• Zwiększ wydajność, szczególnie przy aplikacji o niskiej prędkości (<60 obr./min)
• Przepięcie, przetężenie, zabezpieczenie przed błędami pozycji itp.
• Bez utraty kroku, bez rezerwacji momentu obrotowego, bez kołysania lub przeregulowania, bez strojenia, co ułatwia konfigurację

Specyfikacje elektryczne

• Numer części producenta: iCLD57-31
• Moment trzymania: 3,1Nm (439uncji cala)
• Napięcie zasilania: 20 - 50VDC
• Klasa izolacji: B 130°C[266°F]
• Prąd szczytowy: 0,5 - 7,0A
• Prąd logiczny: 7 - 16mA
• Napięcie logiczne: 5V
• Maks. Częstotliwość wejściowa: 200kHz
• Min. Szerokość PUL: 2,5μs
• Min. Konfiguracja DIR: 5,0μs
• Źródło polecenia: PUL&DIR, CW&CCW

Specyfikacje fizyczne

• Rozmiar ramki: 60 x 60mm
• Długość korpusu: 109mm
• Średnica wału: 8mm
• Długość trzonka: 21mm
• Waga: 1,44kg

Środowisko pracy i inne specyfikacje(Tj = 25°C/77°F)

• Środowisko: Unikaj kurzu, mgły olejowej i gazów korozyjnych
• Wilgotność: 40% względnej wilgotności względnej - 90% względnej wilgotności
• Temperatura robocza (radiator): 0°C - 40°C(32°F - 104°F)
• Wibracje: 10 - 50Hz / 0,15mm
• Temperatura przechowywania: -20°C - 65°C (-4°F - 149°F)

Lista pakowania

• 1 x iCLD57-31
• 1 x CABLE-PC-1: kabel RS232
