DSY Series 100W RS485 DC Servo Motor 24-70VDC 0,318Nm 3000rpm 17-bitowy enkoder przyrostowy IP65

0 opinii - Napisz opinię

651.15zł

5 + 628.88zł

10 + 608.08zł

50 + 588.65zł

100 + 570.38zł

w magazynie: 10000
Model: DSY-RS100L2A2-M17S
Waga brutto: 1.70kg
Certyfikowany: ISO, CE

Sprzedane: 30

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

To najnowszy system serwo DC z serii DSY, wyposażony w silnik serwo 48VDC 100W oraz sterownik serwo 24-70VDC 200W. Silnik charakteryzuje się znamionowym momentem obrotowym 0,318Nm, maksymalnym momentem obrotowym 0,954Nm oraz znamionową prędkością obrotową 3000rpm.
System ten został wzbogacony o standardowy 17-bitowy magnetyczny enkoder przyrostowy jednoobrotowy i wykorzystuje projekt o wysokiej gęstości mocy, co pozwala na osiągnięcie solidnej wydajności w kompaktowej formie, z możliwością osiągnięcia nawet 3-krotnego chwilowego przeciążenia. Innowacyjny projekt obwodu magnetycznego znacząco redukuje pulsację momentu obrotowego, zapewniając minimalne wibracje podczas pracy i dostarczając bardziej płynny moment obrotowy.
Idealny do szerokiego zakresu zastosowań, ten system serwo jest szczególnie odpowiedni dla robotów mobilnych (AMR, AGV), robotów serwisowych, robotów specjalistycznych, logistyki i magazynowania, systemów sortujących, urządzeń medycznych, precyzyjnych instrumentów oraz lekkiego przemysłu tekstylnego, gdzie zarówno ograniczenia napięcia, jak i rozmiaru są kluczowymi czynnikami.

Zawartość zestawu

1 x DSY-200RS: 200W Sterownik Silnika Serwo DC Pulse/RS485

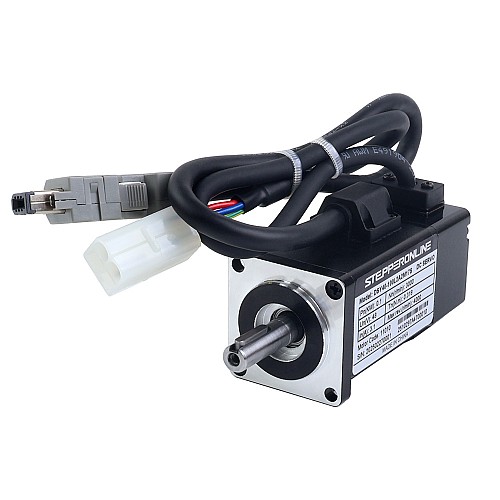

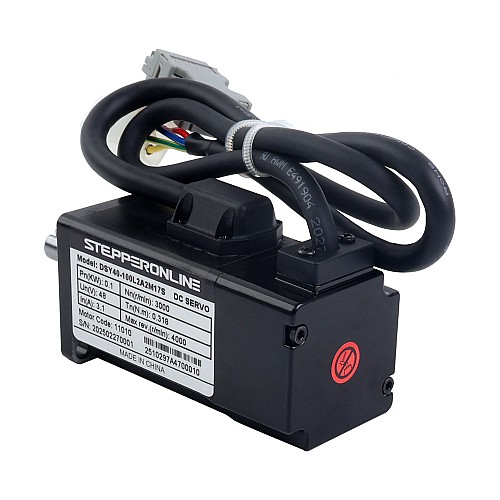

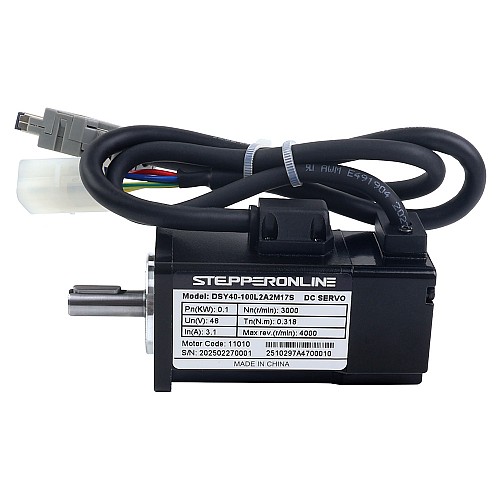

1 x DSY40-100L2A2M17S: 100W 48V Silnik Serwo DC 3000rpm 0,318Nm 17-bitowy Enkoder IP65

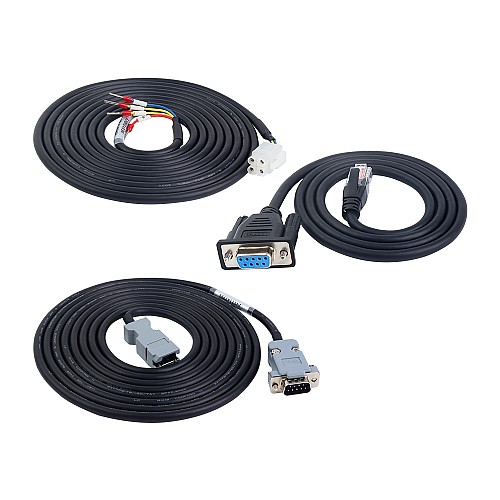

1 x P1-DS-03P08M: 3,0m Kabel Silnika
1 x E2-DS-03AM: 3,0m Kabel Enkodera
1 x RS232-5: 1,0m Kabel Debugowania

Specyfikacja Sterownika Serwo

Numer części: DSY-200RS
Ciągły prąd wyjściowy: 7,5A
Maksymalny prąd wyjściowy: 24,0A
Zasilanie wejściowe: 24-70VDC
Znamionowa moc: 200W
Wymiary: 141*75,5*25,4mm

Specyfikacja Silnika Serwo

Numer części: DSY40-100L2A2M17S
Znamionowa moc: 100W
Znamionowe napięcie: 48VDC
Znamionowy moment obrotowy: 0,318Nm
Maksymalny moment obrotowy: 0,954Nm
Znamionowy prąd: 3,1A
Znamionowa prędkość obrotowa: 3000rpm
Stała momentu: 0,10N.m/A
Rezystancja międzyfazowa: 2,10Ω ± 10%
Indukcyjność międzyfazowa: 1,60mH ± 20%
Bezwładność: 0,046kg*m²*10^-4
Enkoder: 17-bitowy magnetyczny enkoder przyrostowy jednoobrotowy
Liczba biegunów: 10
Klasa szczelności: IP65
Średnica wału: 8mm
Długość kabla: 3m (długości opcjonalne to 1,5m i 5m)

Pobierz oprogramowanie debugujące serii serwomechanizmów DSY tutaj.

Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.

Oprogramowanie do debugowania serii DSY firmy STEPPERONLINE zostało opracowane i przetestowane w systemie Windows 10, Używanie innych wersji systemu Windows może powodować problemy ze zgodnością(np. zniekształcony tekst) lub wpływać na funkcjonalność oprogramowania.

Specyfikacja elektryczna
Moc znamionowa(W)	100
Napięcie wejściowe(V)	24 - 70VDC
Napięcie znamionowe(V)	48VDC
Prędkość maksymalna(rpm)	4000
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	17bit
Szczytowy moment obrotowy(Nm)	0.954
Tryby sterowania	Impuls/RS485
Typ enkodera	Magnetyczny Przyrostowy
Z hamulcem	Nie
Znamionowy moment obrotowy(Nm)	0.318
Specyfikacja fizyczna
Klasa IP	65
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	40 x 40
Średnica wału(mm)	8
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Nie

Plik	Rozmiar
DSY40-100L2A2M17S_Full_Datasheet.pdf	131.88KB	Download
DSY40-100L2A2M17S.STEP	1.42MB	Download
DSY-200RS.STEP	16.58MB	Download
DSY-RS_Series_Low_Voltage_Servo_Drive_User_manual (V1.0).pdf	14.58MB	Download
