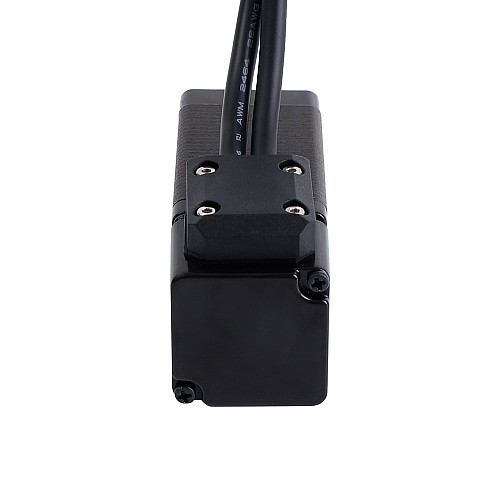

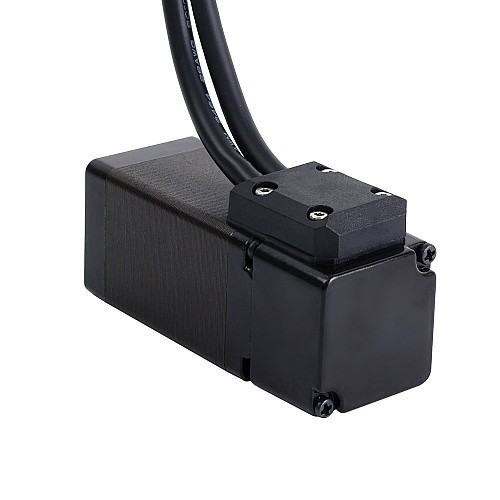

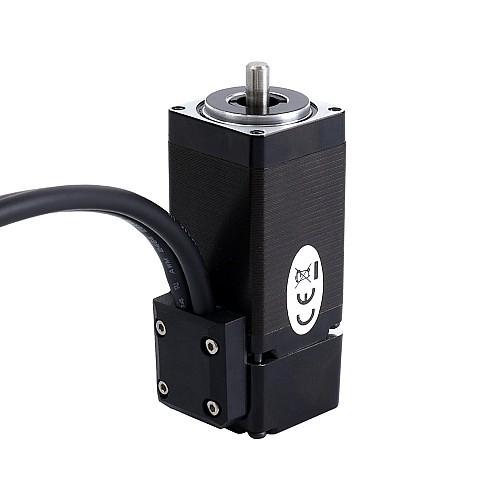

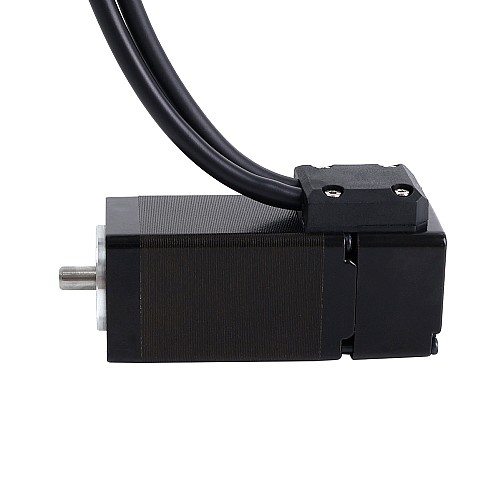

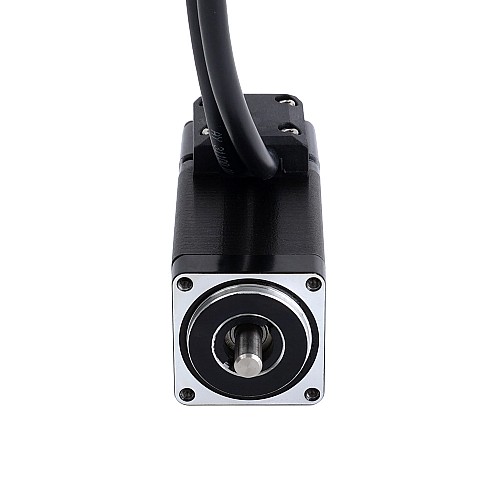

Krótki wał Nema 11 Silnik krokowy z zamkniętą pętlą 0,14Nm(19,83oz.in) Enkoder 1000PPR(4000CPR)

0 opinii - Napisz opinię

234.32zł

5 + 223.81zł

10 + 214.18zł

50 + 205.35zł

100 + 197.19zł

w magazynie: 10000
Model: 11HS20-1004D-E1000-EGS
Waga brutto: 0.29kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

To jest silnik krokowy Nema 11 w pętli zamkniętej z optycznym enkoderem inkrementalnym 1000ppr(4000cpr) o wartości znamionowej 1,0A, wałkiem o długości 10mm i momentem trzymania 0,14Nm(19,83uncji cala). W porównaniu z silnikami krokowymi z otwartą pętlą ma wyższą precyzję, wyższy moment obrotowy, mniej ciepła silnika, mniejsze zużycie energii i lepszą reakcję na czynniki zewnętrzne.

Specyfikacja elektryczna

Numer części producenta: 11HS20-1004D-E1000-EGS
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 0,14Nm(19,83uncji cala)
Prąd znamionowy/faza: 1,0A
Rezystancja fazowa: 3,5oma ± 10%
Indukcyjność: 3,2mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramki: 28 x 28mm
Długość korpusu: 69mm
Średnica wału: Φ5mm
Długość wału: 10mm
Długość przewodu: 300mm
Waga: 0,228kg

Specyfikacja kodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Minimalne napięcie zasilania: 4,5V
Napięcie zasilania maks.: 5,5V
Napięcie wyjściowe wysokiego poziomu: 2,4 V - Vcc
Napięcie wyjściowe niskiego poziomu: ≤ 0,4V

Połączenie

Przypięcie	1	2	3	4
Silnik	A+	A-	B+	B-
Kolor	Czarny	Zielony	Czerwony	Niebieski

Koder	EA+	VCC	GND	EB+	EB-	EA-	EZ+	EZ-
Kolor	Biały	Czerwony	Czarny	Pomarańczowy	Szary	żółty	Zielony	Niebieski

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	3.2
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	14
Moment trzymania(oz.in)	19.83
Prąd znamionowy(A)	1.0
Rezystancja fazy(ohms)	3.5
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	69
Długość wału(mm)	10
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	5
Waga(g)	228
