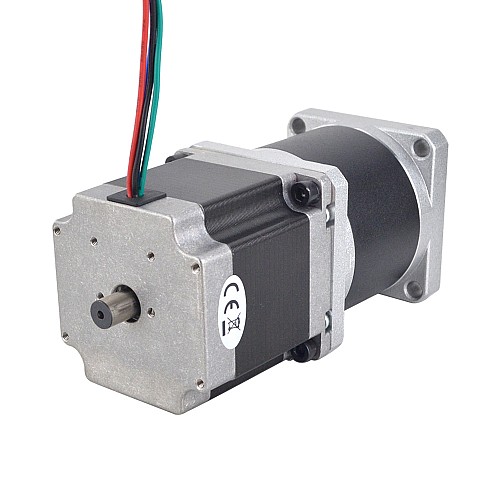

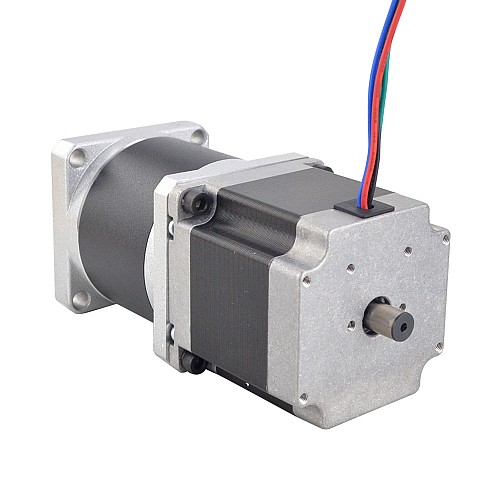

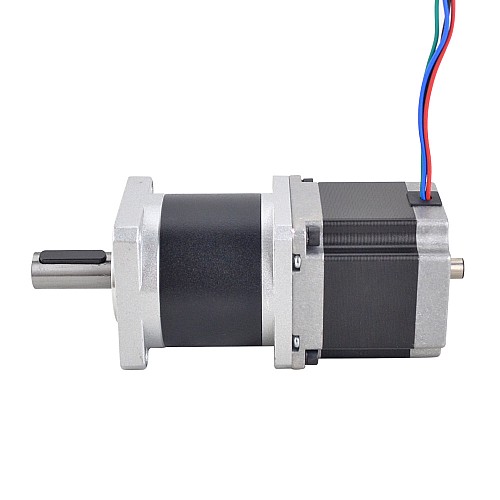

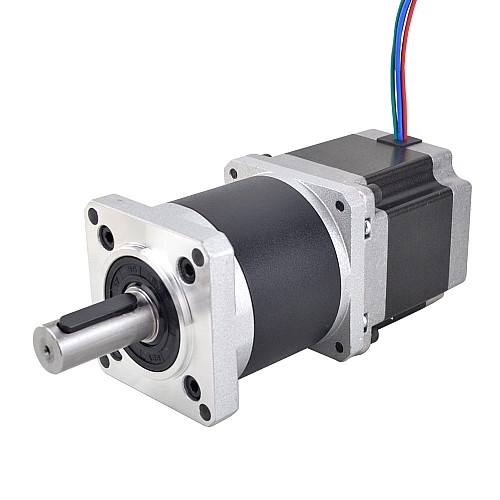

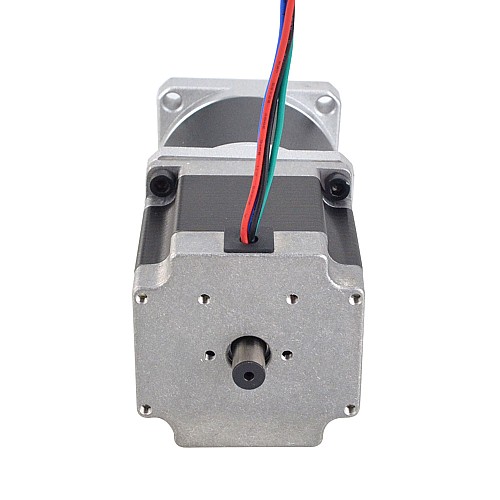

Nema 23 silnikz podwójnym wałem przełożenie 50:1 precyzyjna przekładnia planetarna 9.5mm długość tylnego wału

0 opinii - Napisz opinię

469.92zł

5 + 442.69zł

10 + 418.43zł

50 + 396.69zł

100 + 377.09zł

w magazynie: 10000
Model: 23HS22-2804D-HG50-AR3
Waga brutto: 1.60kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Specyfikacja elektryczna

Numer części: 23HS22-2804D-HG50-AR3
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 0,036stopni
Moment obrotowy bez skrzyni biegów: 102Ncm(144,44uncji)
Prąd znamionowy/faza: 2,8A
Rezystancja fazowa: 0,9ohms
Indukcyjność: 2,8mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 50:1
Wydajność: 85%
Luz bez obciążenia: <=50arcmin
Maks. Dopuszczalny moment obrotowy: 20Nm(2832.8oz.in)
Moment dopuszczalny moment obrotowy: 40Nm(5664oz.in)
Maks. Obciążenie promieniowe: 250N
Temperatura otoczenia: -10 - 90 ℃
Hałas: <=50dB
Żywotność: 20000 godzin

Specyfikacje fizyczne

Rozmiar ramy: 57x57mm
Długość silnika: 55mm
Długość skrzyni biegów: 61,65mm
Średnica przedniego wału: Φ14mm
Długość przedniego wału: 34mm
Średnica tylnego wału: Φ8mm
Długość tylnego wału: 9,5mm
Długość wpustu: 25mm
Liczba wyprowadzeń: 4
Długość przewodu: 320mm
Waga: 1502g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Jeśli spodziewasz się wyjąć klucz z wału silnika, zostaw nam wiadomość podczas składania zamówienia.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2.8
Moment trzymania bez skrzyni biegów(Nm)	1.02
Prąd (A)	2.8
Rezystancja fazy(ohms)	0.9
Specyfikacja fizyczna
Długość ciała(mm)	116.65
Długość ołowiu(mm)	320
Długość wału(mm)	34
Ilość kabli	4
Klasa IP	40
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Podwójny wał
Przełożenie(xx:1)	50
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	14
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	Wpust
Waga(g)	1502
Zarys	<=50arcmin
