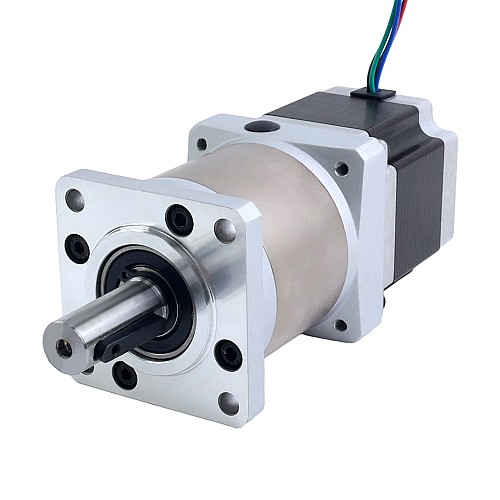

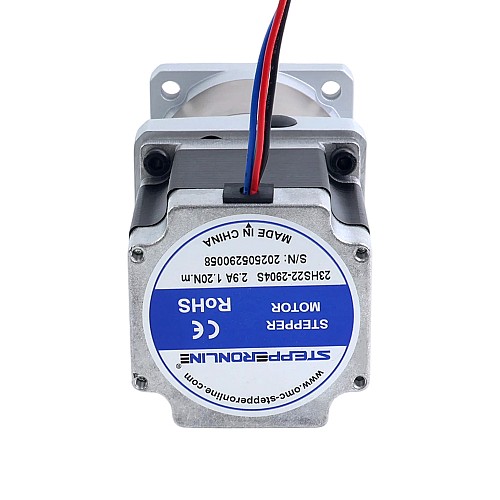

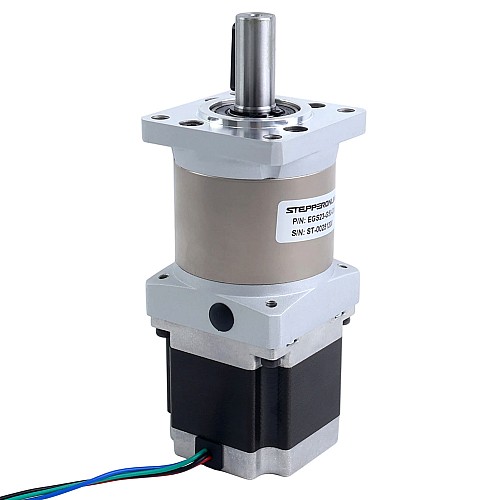

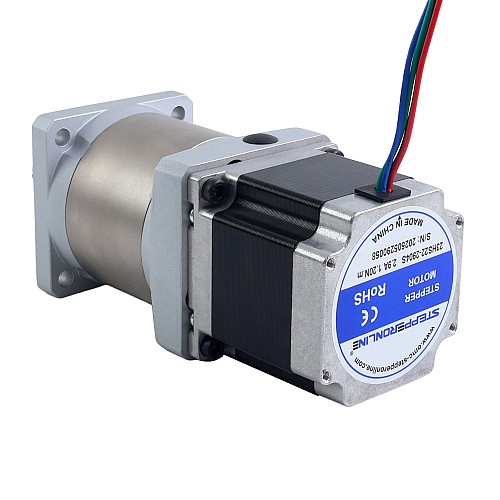

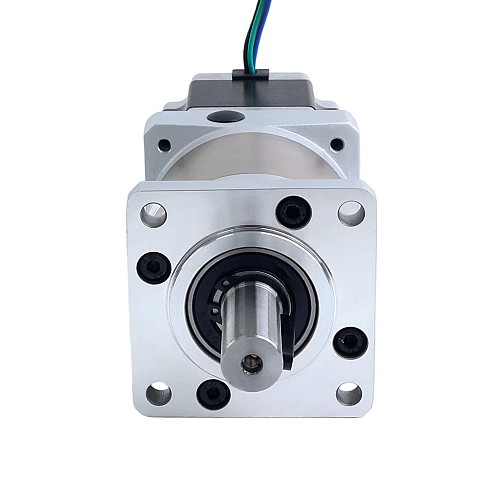

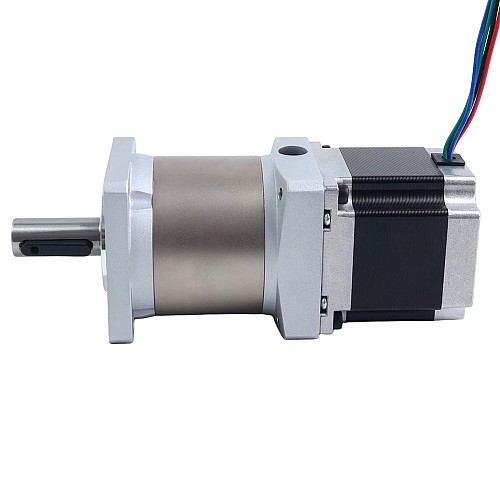

Silnik krokowy Nema 23 bipolarny L=54,5mm z przekładnią planetarną serii EG przełożenie 50:1

Ten silnik krokowy Nema 23 oferuje moment trzymania 1,20Nm(169,93oz.in) i został wyposażony w wysokiej precyzji planetarną przekładnię serii EG o przełożeniu 50:1, która gwarantuje maksymalny luz wynoszący jedynie 15 minut łukowych, zapewniając powtarzalny i precyzyjny ruch.
Zaprojektowany dla niezawodności w wymagających warunkach pracy, ten silnik z przekładnią oferuje znacznie poprawioną dokładność pozycjonowania i powtarzalność w porównaniu ze standardowymi przekładniami serii PG. Łącząc moc, precyzję i trwałość, to rozwiązanie silnika z przekładnią jest idealne dla obrabiarek CNC, zautomatyzowanych systemów manipulacyjnych, robotyki oraz innych zastosowań, gdzie moment obrotowy, dokładność i długoterminowa niezawodność mają krytyczne znaczenie.

Specyfikacja Elektryczna

• Numer części: 23HS22-2904S-EGS50
• Typ silnika: Dwubiegunowy silnik krokowy
• Moment trzymający bez skrzyni biegów: 1,20Nm(169,93oz.in)
• Prąd znamionowy/faza: 2,90A
• Rezystancja fazowa: 0,90ohms±10%
• Indukcyjność: 2,60mH±20%(1KHz)
• Klasa izolacji: B 130°C[266°F]

Specyfikacja Skrzyni Biegów

• Typ skrzyni biegów: Przekładnia czołowa
• Materiał kół zębatych: Stal stopowa
• Przełożenie: 50:1
• Sprawność: 94%
• Luz bez obciążenia: <=15arcmin
• Maksymalny dopuszczalny moment obrotowy: 25,00Nm(3540,29oz.in)
• Chwilowy dopuszczalny moment obrotowy: 50,00Nm(7080,58oz.in)

Specyfikacja Fizyczna

• Wymiary ramy: 60 x 60mm
• Długość silnika: 54,5mm
• Długość skrzyni biegów: 73mm
• Typ wału wyjściowego: Wpust
• Średnica wału wyjściowego: Φ14mm
• Długość wału wyjściowego: 35mm

Połączenie
