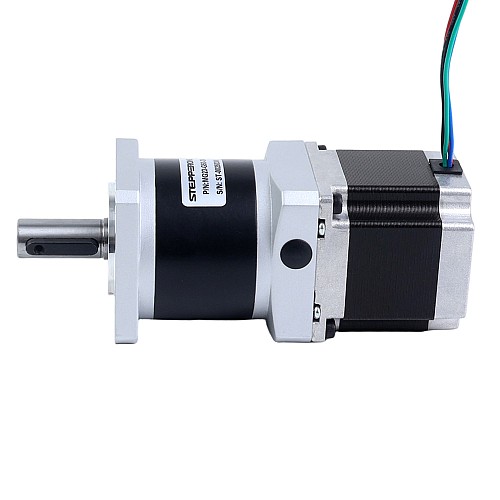

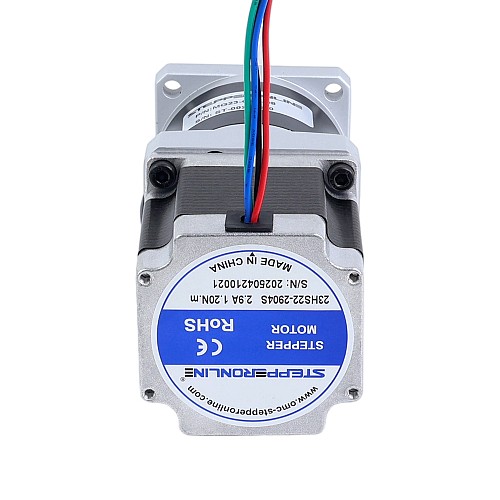

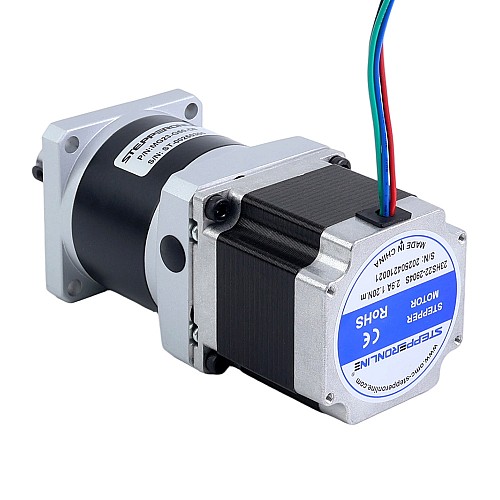

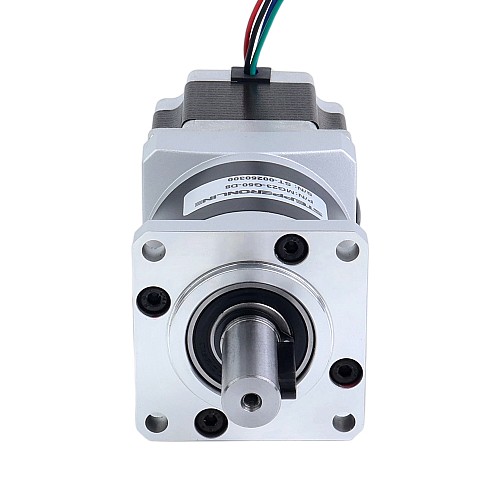

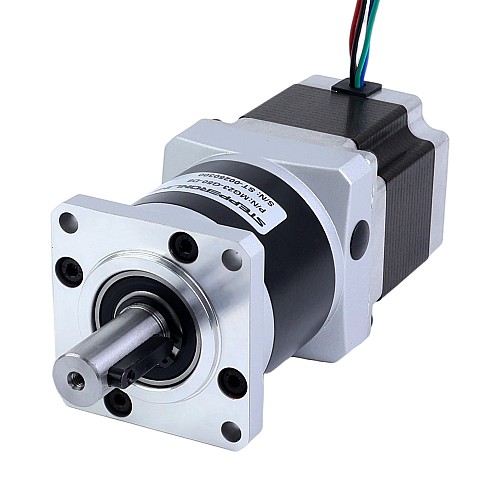

Silnik krokowy Nema 23 bipolarny L=54.5mm z przekładnią planetarną serii MG przełożeni 50:1

0 opinii - Napisz opinię

190.23zł

5 + 182.38zł

10 + 175.15zł

50 + 168.50zł

100 + 162.33zł

w magazynie: 10000
Model: 23HS22-2904S-MG50
Waga brutto: 1.61kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 3

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Ten silnik krokowy Nema 23 zapewnia moment trzymający 1,20Nm(169,93oz.in) i posiada naszą wysokiej precyzji przekładnię z serii MG o przełożeniu 50:1. W przeciwieństwie do stalowych kół zębatych serii EG, seria MG wykorzystuje trwałe koła zębate z metalurgii proszków, oferując optymalną równowagę między precyzją a opłacalnością dla Twoich zastosowań.
Zintegrowana konstrukcja sprzęgła wału umożliwia łatwą wymianę silnika lub skrzyni biegów, zapewniając elastyczność w realizacji projektów.

Specyfikacja Elektryczna

Numer części: 23HS22-2904S-MG50
Motor Type: Dwubiegunowy silnik krokowy
Moment trzymający bez skrzyni biegów: 1,20Nm(169,93oz.in)
Prąd znamionowy/faza: 2,90A
Rezystancja fazowa: 0,90ohms±10%
Indukcyjność: 2,60mH±20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja Skrzyni Biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał kół zębatych: Metalurgia proszków
Przełożenie: 50:1
Sprawność: 80%
Luz bez obciążenia: <=45arcmin
Maksymalny dopuszczalny moment obrotowy: 20,00Nm(2832,23oz.in)
Chwilowy dopuszczalny moment obrotowy: 40,00Nm(5664,47oz.in)

Specyfikacja Fizyczna

Wymiary ramy: 57 x 57m
Długość silnika: 54,5mm
Długość skrzyni biegów: 68mm
Typ wału wyjściowego: Wpust
Średnica wału wyjściowego: Φ14mm
Długość wału wyjściowego: 34mm

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Odpowiedni wspornik to ST-M9.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolare
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	2.6
Moment trzymania bez skrzyni biegów(Nm)	1.20
Prąd (A)	2.9
Rezystancja fazy(ohms)	0.9
Specyfikacja fizyczna
Długość ciała(mm)	122.5
Długość wału(mm)	34
Ilość kabli	4
Klasa IP	40
Materiał przekładni	Metalurgia proszków
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	50
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	14
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	Wpust
Zarys	<=45arcmin
