Nema 34 Stepper Bipolar L=98mm z tylnym wałem i przełożeniem 20:1 Spur Gearbox

Nema 34 Stepper Bipolar L=97mm z tylnym wałem i przełożeniem 20:1 Spur Gearbox

Nema 34 Stepper Bipolar L=98mm z tylnym wałem i przełożeniem 20:1 Spur Gearbox

0 opinii - Napisz opinię

505.93zł

5 + 483.94zł

10 + 463.80zł

50 + 445.22zł

100 + 428.10zł

w magazynie: 10000
Model: 34HS38-4004D-SG20
Waga brutto: 5.60kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

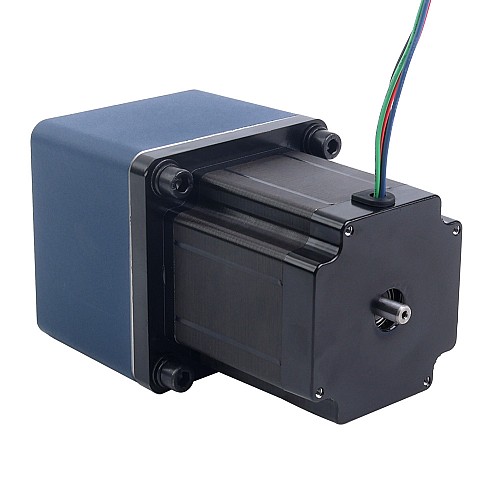

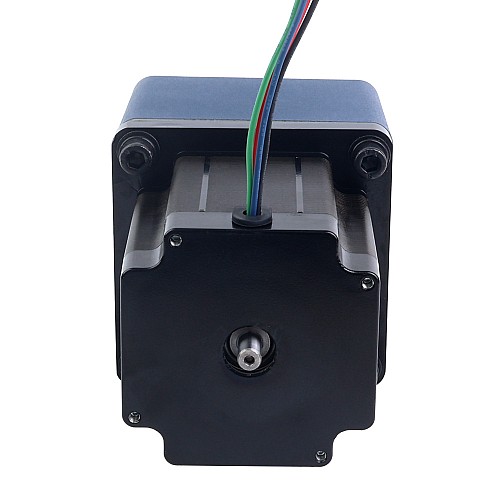

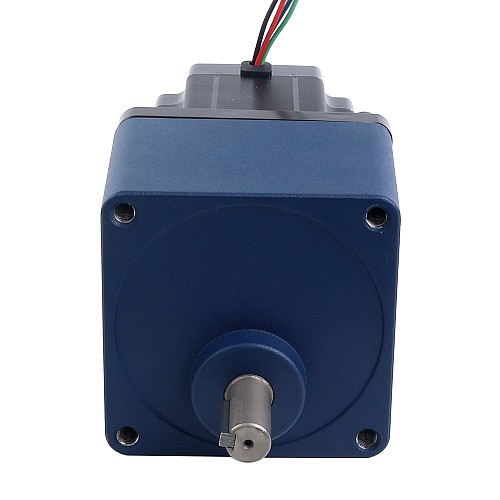

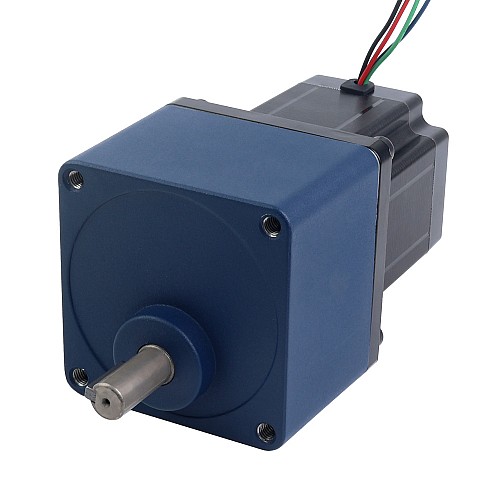

Ten silnik krokowy Nema 34 z korpusem 98mm i prądem znamionowym 4,0A, zintegrowana przekładnia kwadratowa 104mm z przełożeniem 20:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 34HS38-4004D-SG20
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8deg
Moment trzymania bez skrzyni biegów: 4,5Nm(637,25uncji)
Prąd znamionowy/faza: 4.0A
Rezystancja fazowa: 0,6oma
Indukcyjność: 4,5mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Ostroga
Przełożenie: 20:1
Wydajność: 70%
Luz bez obciążenia: <=3 stopnie
Maksymalny dopuszczalny moment obrotowy: 40Nm

Specyfikacje fizyczne

Rozmiar ramy: 104x104mm
Długość silnika: 98mm
Długość skrzyni biegów: 72mm
Średnica wału: Φ15mm
Długość wału: 43mm
Długość wpustu: 25mm
Średnica tylnego wału: 8mm
Długość tylnego wału: 8mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm
Waga: 5,2kg

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	4.5
Moment trzymania bez skrzyni biegów(Nm)	4.5
Prąd (A)	4
Rezystancja fazy(ohms)	0.6
Specyfikacja fizyczna
Długość ciała(mm)	170
Długość ołowiu(mm)	500
Długość wału(mm)	43
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Podwójny wał
Przełożenie(xx:1)	20
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Średnica wału(mm)	15
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	Wpust
Zarys	<=3deg
