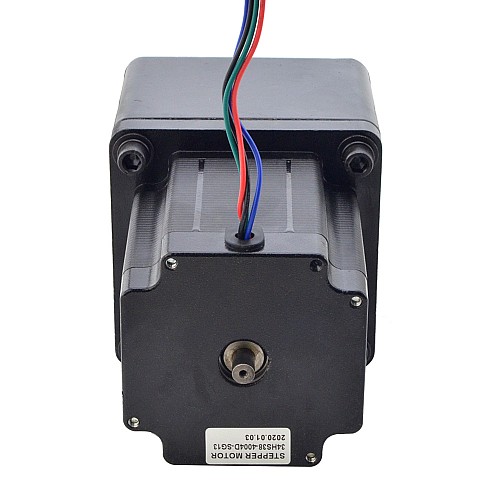

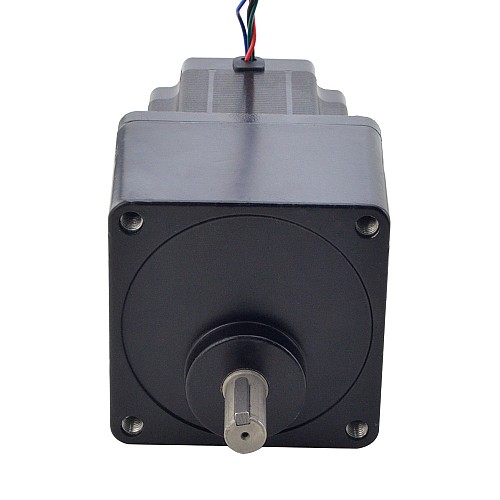

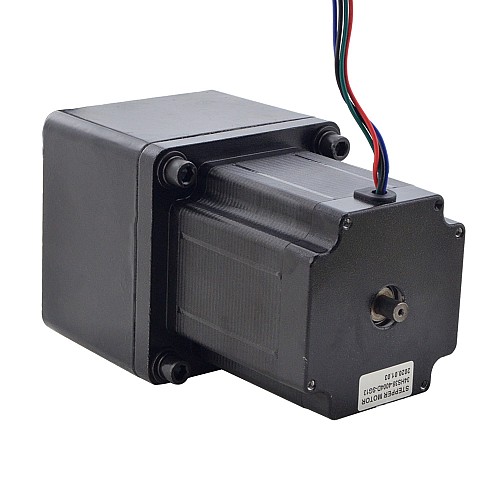

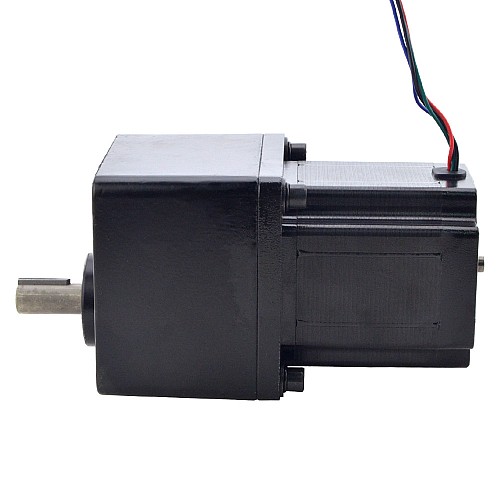

Nema 34 Stepper Bipolar L=97mm z tylnym wałem i przełożeniem 13:1 Spur Gearbox

0 opinii - Napisz opinię

679.04zł

5 + 649.51zł

10 + 622.45zł

50 + 597.52zł

100 + 574.55zł

w magazynie: Przed Sprzedaż
Model: 34HS38-4004D-SG13
Waga brutto: 5.70kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 69

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 10

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Ten silnik krokowy Nema 34 z korpusem 97mm i prądem znamionowym 4,0A, zintegrowana przekładnia zębata czworokątna 104mm z przełożeniem 13:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 34HS38-4004D-SG13
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 0,14stopnia
Moment trzymania bez skrzyni biegów: 4,5Nm(637,25uncji)
Znamionowy moment obrotowy: 40Nm
Prąd znamionowy/faza: 4.0A
Rezystancja fazowa: 0,6oma
Napięcie: 2,4V
Indukcyjność: 4,5mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Ostroga
Przełożenie: 13:1
Wydajność: 70%
Luz bez obciążenia: <=3 stopnie
Maksymalny dopuszczalny moment obrotowy: 40Nm

Specyfikacje fizyczne

Rozmiar ramy: 104x104mm
Długość silnika: 97mm
Długość skrzyni biegów: 72mm
Średnica wału: Φ15mm
Długość wału: 43mm
Długość wpustu: 25mm
Średnica tylnego wału: 8mm
Długość tylnego wału: 8mm
Liczba wyprowadzeń: 4
Długość ołowiu: 500mm
Waga: 5,6 kg

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.5
Moment trzymania bez skrzyni biegów(Nm)	4.5
Prąd (A)	4
Rezystancja fazy(ohms)	0.6
Specyfikacja fizyczna
Długość ciała(mm)	169
Długość ołowiu(mm)	500
Długość wału(mm)	43
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Podwójny wał
Przełożenie(xx:1)	13
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Średnica wału(mm)	15
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	Wpust
Waga(g)	5600
Zarys	<=3deg
