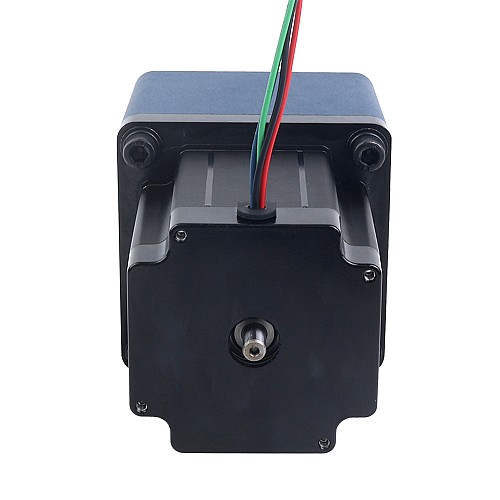

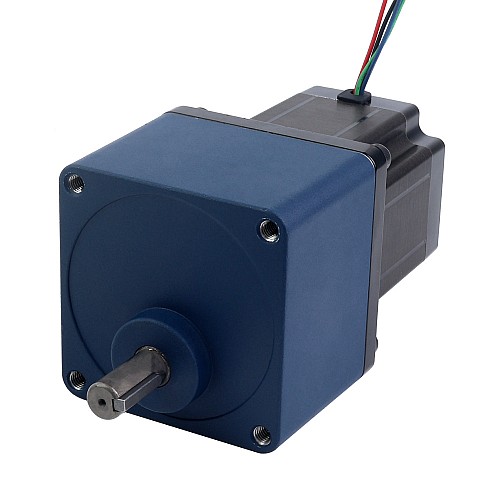

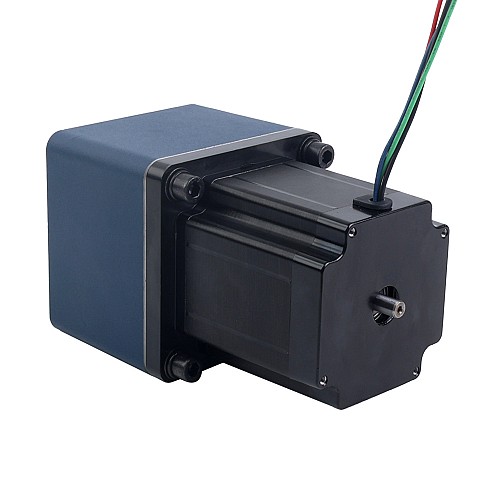

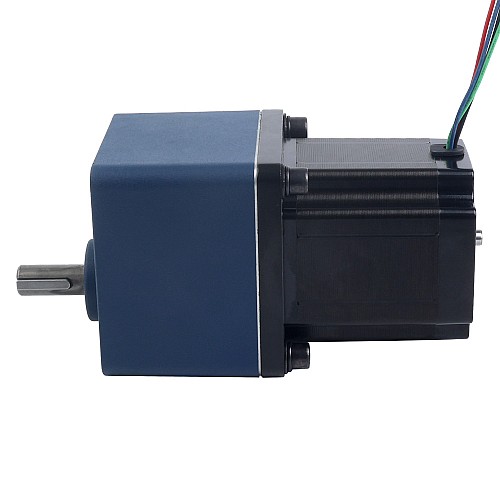

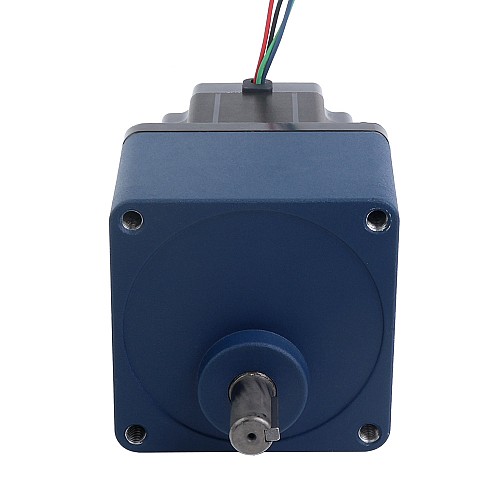

Nema 34 Stepper Bipolar L=98mm z tylnym wałem i przełożeniem 9:1 Spur Gearbox

Ten silnik krokowy Nema 34 z korpusem 98mm i prądem znamionowym 4,0A, zintegrowana przekładnia kwadratowa 104mm z przełożeniem 9:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

• Numer części producenta: 34HS38-4004D-SG9
• Typ silnika: dwubiegunowy krokowy
• Kąt kroku: 1,8stopnia
• Moment trzymania bez skrzyni biegów: 4,5Nm(637,25uncji)
• Prąd znamionowy/faza: 4.0A
• Rezystancja fazowa: 0,6oma
• Indukcyjność: 4,5mH ± 20%(1KHz)
• Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

• Typ skrzyni biegów: Ostroga
• Przełożenie: 9:1
• Wydajność: 70%
• Luz bez obciążenia: <=3 stopnie
• Maksymalny dopuszczalny moment obrotowy: 40Nm

Specyfikacje fizyczne

• Rozmiar ramy: 104x104mm
• Długość silnika: 98mm
• Długość skrzyni biegów: 72mm
• Średnica wału: Φ15mm
• Długość wału: 43mm
• Długość wpustu: 25mm
• Średnica tylnego wału: 8mm
• Długość tylnego wału: 8mm
• Liczba wyprowadzeń: 4
• Długość ołowiu: 500mm
• Waga: 4,98kg
