Wyprzedaż w CN — Nema 17 Non-captive 48mm Stos 2.6A Przewód 2.4384mm(0.096") Długość 250mm

-31 %

Wyprzedaż w CN — Nema 17 Non-captive 48mm Stos 2.6A Przewód 2.4384mm(0.096") Długość 250mm

0 opinii - Napisz opinię

409.38zł

282.48zł

w magazynie: 10000
Model: CN-17N19S2604JE3-250RS
Waga brutto: 0.55kg
Certyfikowany: ISO, CE, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

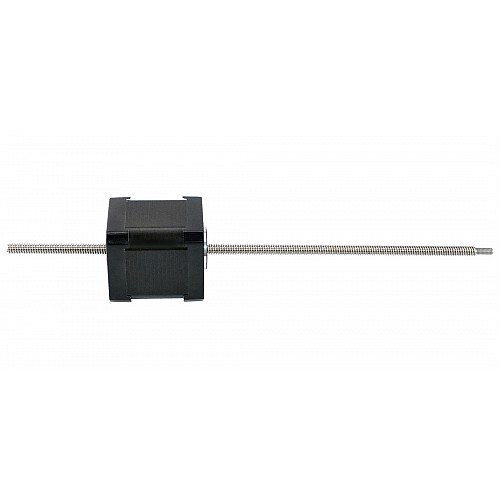

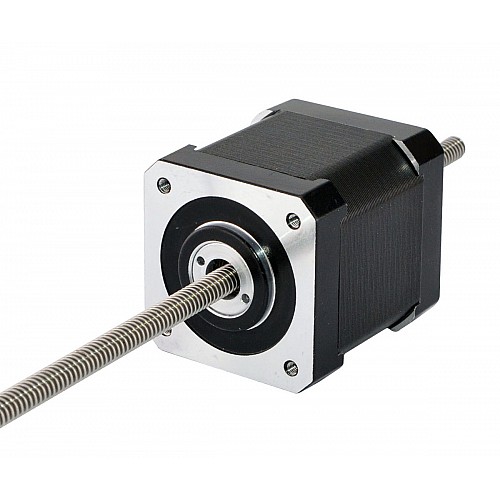

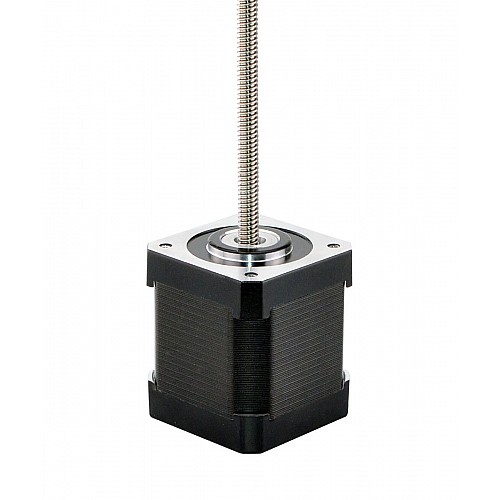

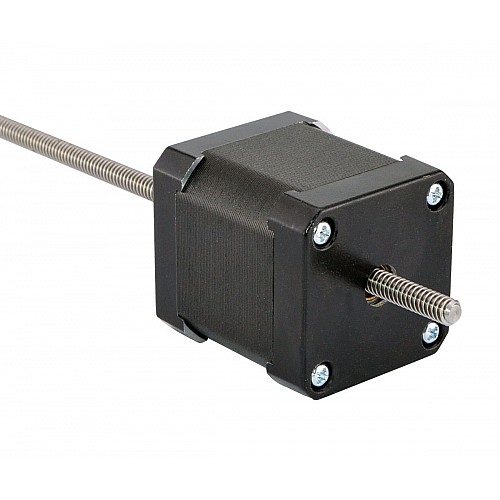

Ten model jest prawie dokładnie taki sam jak siłownik liniowy Haydon Kerk serii 43000 w rozmiarze 17 z podwójnym stosem niewychwytywanym z silnikiem krokowym. Część silnika to 48 mm silnik krokowy 2,6 stopnia 2,6 A Nema 17 i współpracuje ze śrubą pociągową o średnicy 5,54mm(0,2181") o średnicy 250mm(9,8425"), a przesuw liniowy wynosi 2,438mm(0,096") na obrót.

Specyfikacja elektryczna

Numer części producenta: 17N19S2604JE3-250RS(17N19S2604JE-250RS)
Typ silnika: Nieuchwytny liniowy krokowy
Kąt kroku: 1,8°
Minimalny ciąg: 252N(300pps)
Prąd znamionowy/faza: 2,6A
Rezystancja fazowa: 0,9 oma
Napięcie: 2,33 V
Indukcyjność: 1,33mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 42x42mm
Długość ciała: 48mm
Długość śruby pociągowej: 250mm(9,8425")
Średnica śruby pociągowej: Φ5,54mm(0,2181")
Ołów/Krok: 0,012192mm(0,00048")
Przesuw/obrót ołowiu: 2,438mm(0,096")
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm
Waga: 352g

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony biały	Zielony

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Rodzaj produktu
Rodzaj produktu	Liniowy silnik krokowy
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolar
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	1.33
Kąt kroku(deg.)	1.8
Minimalny napór(N) @300pps	252
Prąd znamionowy(A)	2.6
Rezystancja fazy(ohms)	0.9
Specyfikacja fizyczna
Długość ciała(mm)	48
Długość ołowiu(mm)	300
Długość śruby pociągowej(mm)	250
Ilość kabli	4
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.012192
Przesuw/rewolucja ołowiu(mm)	2.4384
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica śruby pociągowej(mm)	5.54
Typ silnika liniowego	Non-Captive

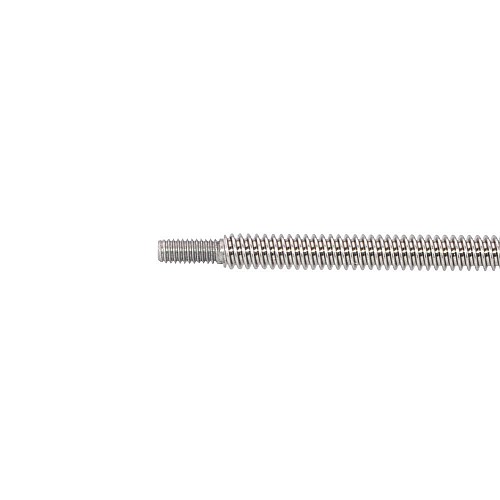

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
