Nema 17 Nieuchwytny stos 34mm Przewód 1,5A 0,794mm(0,031")Długość 150mm

1 opinii - Napisz opinię

298.32zł

5 + 287.67zł

10 + 277.78zł

50 + 268.51zł

100 + 259.86zł

w magazynie: Przed Sprzedaż
Model: 17N13S1504LF3-150RS
Waga brutto: 0.34kg
Certyfikowany: ISO, CE, RoHS

Sprzedane: 53

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 10

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

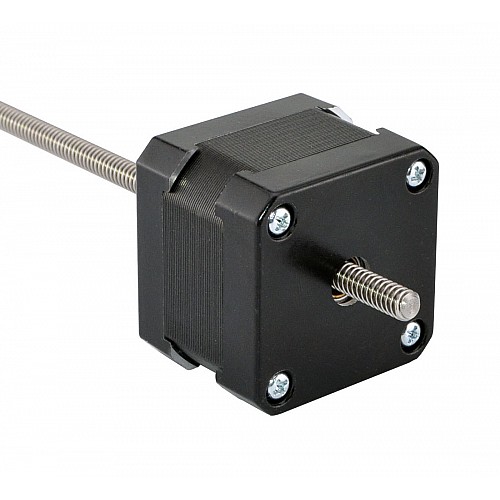

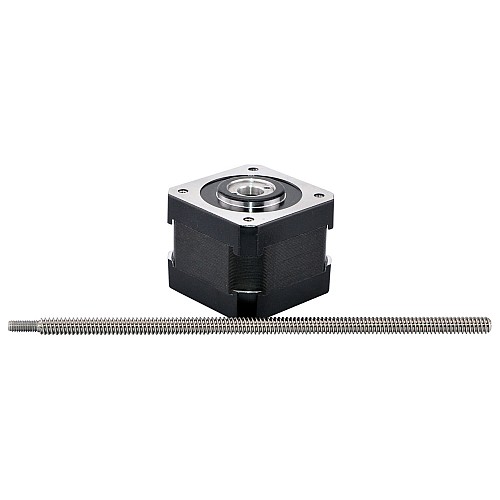

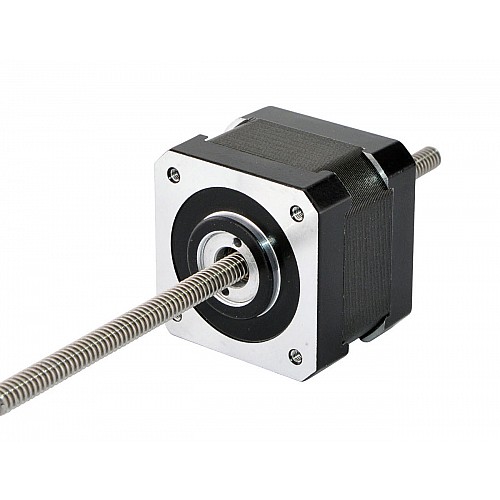

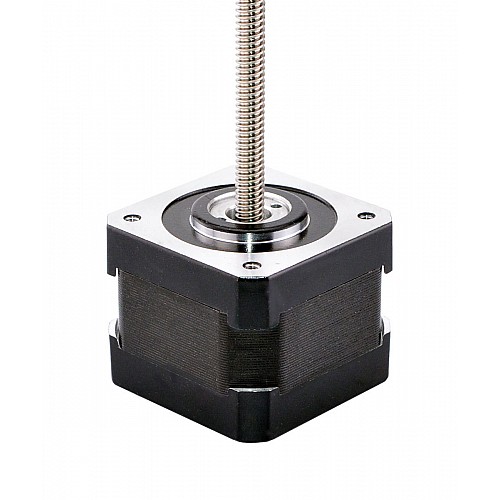

Część silnikowa to silnik krokowy o średnicy 34 mm 1,8 stopnia 1,5 A Nema 17 i współpracuje ze śrubą pociągową o średnicy 6,35mm(0,25 cala) o długości 150mm(5,9055 cala), przesuw liniowy wynosi 0,794mm(0,03125 cala) na obrót. Ten model jest prawie dokładnie taki sam, jak siłownik liniowy Haydon Kerk serii 43000 w rozmiarze 17 z silnikiem krokowym.

Specyfikacja elektryczna

Numer części producenta: 17N13S1504LF3-150RS(17N13S1504LF-150RS)
Typ silnika: Nieuchwytny liniowy krokowy
Kąt kroku: 1,8°
Minimalny ciąg: 434N(300pps)
Prąd znamionowy/faza: 1,5A
Rezystancja fazy: 1,56 oma
Napięcie: 2,33 V
Indukcyjność: 1,9mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 42x42mm
Długość ciała: 34mm
Długość śruby pociągowej: 150mm(5.9055")
Średnica śruby pociągowej: Φ6.35mm(0.25")
Ołów/Krok: 0,00396875mm(0.00015625")
Przesuw/obrót ołowiu: 0,794mm(0,03125")
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm
Waga: 241g

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony biały	Zielony

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	1.9
Kąt kroku(deg.)	1.8
Minimalny napór(N) @300pps	434
Prąd znamionowy(A)	1.5
Rezystancja fazy(ohms)	1.56
Specyfikacja fizyczna
Długość ciała(mm)	34
Długość ołowiu(mm)	300
Długość śruby pociągowej(mm)	150
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.00396875
Przesuw/rewolucja ołowiu(mm)	0.794
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica śruby pociągowej(mm)	6.35
Typ silnika liniowego	Non-Captive

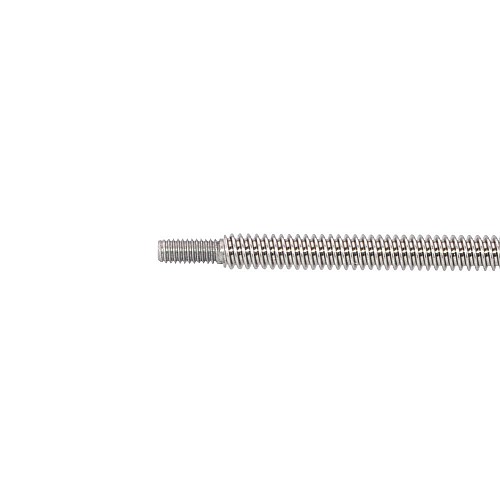

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
