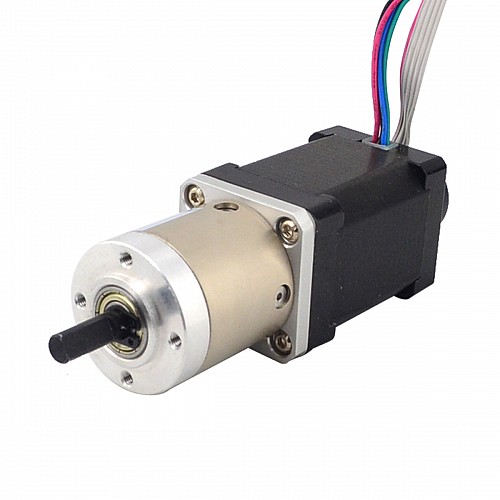

Nema 14 z zamkniętą pętlą z przekładnią krokową L=51mm Przełożenie przekładni 14:1 Enkoder 300CPR

Specyfikacja silnika

• Numer części producenta: 14HS20-1504D-PG14-E22-300
• Typ silnika: dwubiegunowy krokowy
• Kąt kroku bez skrzyni biegów: 1,8 stopnia
• Moment trzymania bez skrzyni biegów: 0,4 Nm (56.6 uncji)
• Prąd znamionowy/faza: 1,5A
• Rezystancja fazowa: 2,8 omów
• Napięcie: 4.2 V
• Indukcyjność: 3,8 mH ± 20% (1 KHz)
• Liczba wyprowadzeń: 4
• Długość ołowiu: 500 mm

Dane techniczne skrzyni biegów

• Typ skrzyni biegów: Planetarna
• Długość skrzyni biegów: 36,8 mm
• Przełożenie: 13.73
• Wydajność: 81%
• Średnica wału: Φ6mm
• Długość wału: 18mm
• Długość cięcia D: 12mm
• Luz w stanie bez obciążenia: <=1 stopień
• Maksymalny dopuszczalny moment obrotowy: 4Nm (566.56.oz.in)
• Moment dopuszczalny moment obrotowy: 8Nm (1133.12oz.in)
• Maksymalne obciążenie osiowe wału: 50N
• Maksymalne obciążenie promieniowe wału: 100N


Specyfikacja enkodera

• Napięcie zasilania: 5VDC
• Prąd wyjściowy: ≤20mA
• Rozdzielczość: 300cpr
• Sygnał wyjściowy: 2 kanały
• Średnica wału: Φ4mm
• Częstotliwość wyjściowa: ≤30 KHz
• Niskie napięcie wyjściowe: ≤0,3VDC
• Wysokie napięcie wyjściowe: ≥3.4VDC

Połączenie
