Nema 23 Silnik krokowy 76mm Przełożenie przekładni 5:1 NMRVS30 Reduktor prędkości przekładni ślimakowej

0 opinii - Napisz opinię

231.70zł

5 + 221.72zł

10 + 212.58zł

50 + 204.16zł

100 + 196.40zł

w magazynie: 10000
Model: 23HS30-2804S-RVS30-G5
Waga brutto: 2.40kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 24

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

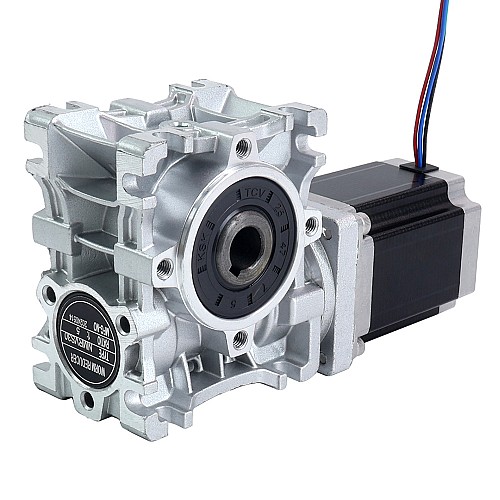

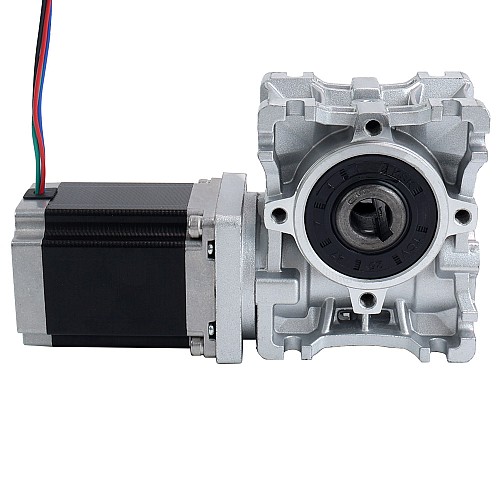

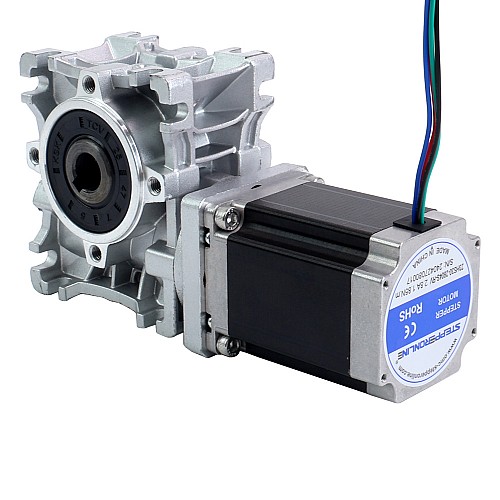

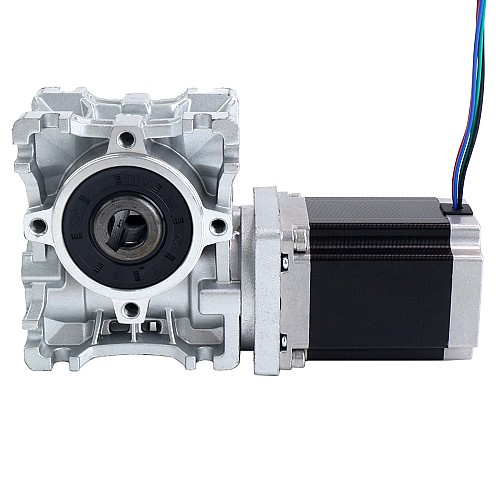

Ten silnik krokowy Nema 23 o długości 76mm jest wyposażony w przekładnię ślimakową 5:1, która ma doskonałą wytrzymałość mechaniczną i jest wyjątkowo lekka. Reduktor prędkości przekładni ślimakowej jest dostarczany z olejem syntetycznym i umożliwia uniwersalne pozycje montażu, bez konieczności modyfikowania ilości środka smarującego.
Wał wyjściowy jest odsunięty pod kątem 90° od wału napędowego i charakteryzuje się dużą wydajnością oraz samoblokowaniem.
Duża zdolność do ładowania i przeciążenia zapewnia stabilną transmisję przy mniejszych wibracjach i hałasie, co czyni go dobrym wyborem do zastosowań takich jak router CNC, grawerowanie, frezowanie i tokarka.

Specyfikacja elektryczna

Numer części producenta: 23HS30-2804S-RVS30-G5
Typ silnika: bipolarny krokowy
Moment trzymania bez skrzyni biegów: 1.9Nm(269oz.in)
Prąd znamionowy/faza: 2.8A
Rezystancja fazowa: 1.13ohms
Indukcyjność: 4.8mH±20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Przekładnia ślimakowa
Przełożenie: 5:1
Wydajność: 87%
Luz bez obciążenia: <=1°
Maksymalny dopuszczalny moment obrotowy wyjściowy: 18Nm(159.31lb-in)
Wyjście maks. Obciążenie promieniowe: 0.57kN

Specyfikacja fizyczna

Rozmiar ramy: 57 x 57mm
Długość ciała: 76mm
Typ wyjścia: pusty otwór
ŚCzerwonynica otworu wyjściowego: Φ14mm

Connection

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Jeśli potrzebujesz pojedynczego lub podwójnego wału wyjściowego do silnika, możesz go uzyskać za pomocą poniższego linku.

Pojedynczy wał wyjściowy do przekładni ślimakowej NMRV30: RV30-AS
Podwójny wał wyjściowy do przekładni ślimakowej NMRV30: RV30-AB

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Dwubiegunowy
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.8
Moment trzymania bez skrzyni biegów(Nm)	1.9
Prąd (A)	2.8
Rezystancja fazy(ohms)	1.13
Specyfikacja fizyczna
Długość ciała(mm)	76
Długość ołowiu(mm)	400
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	5
Rozmiar ramy(mm)	Nema 23 (57 x 57)
ŚCzerwonynica otworu wyjściowego(mm)	14
Typ skrzyni biegów	Przekładnia ślimakowa
Typ wyjścia	pusty otwór
Zarys	<=1deg

Plik	Rozmiar
23HS30-2804S-RVS30-G5_Full_Datasheet.pdf	136.14KB	Download
23HS30-2804S-RVS30-G5.STEP	5.01MB	Download
23HS30-2804S-RVS30-G5_Torque_Curve.pdf	186.17KB	Download
23HS30-2804S_Torque_curve.pdf	180.81KB	Download
