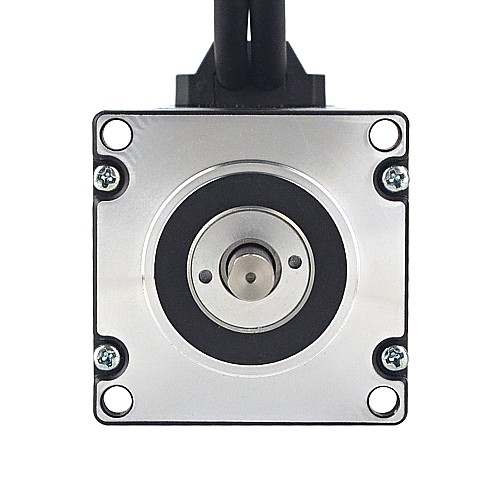

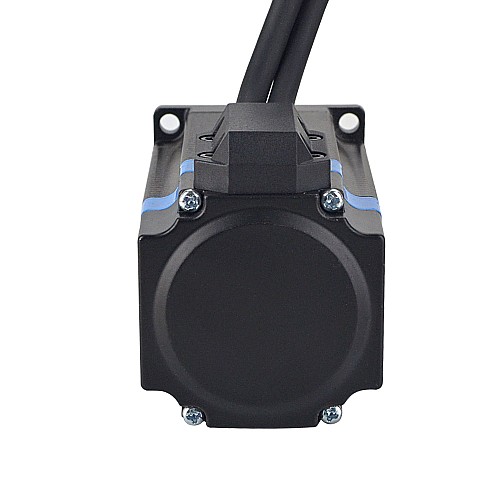

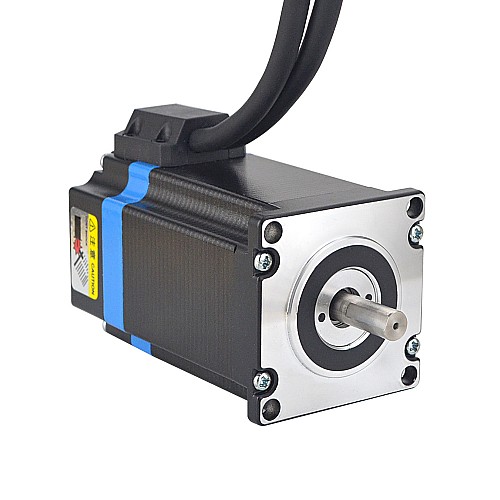

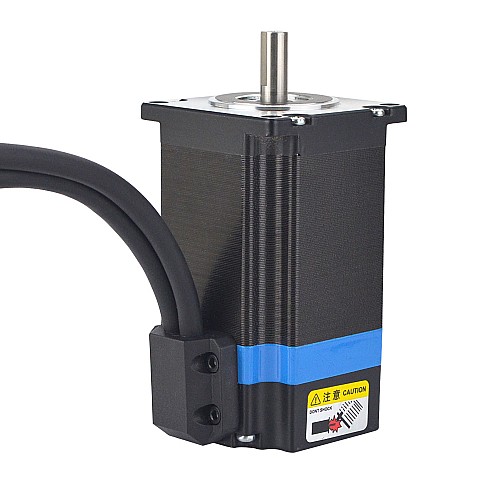

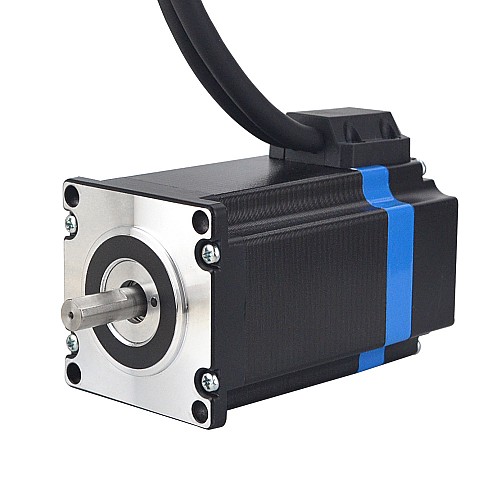

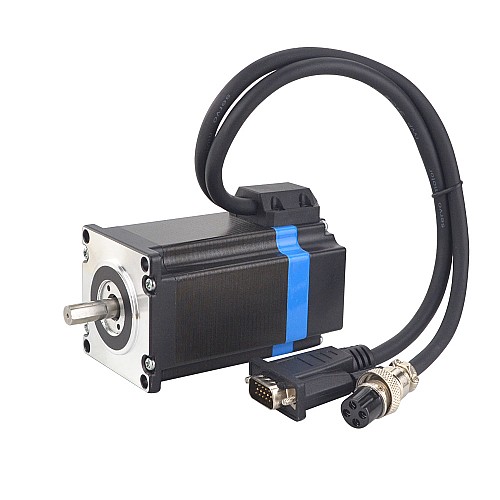

Silnik krokowy z zamkniętą pętlą Nema 23 1.85Nm/262.03oz.in Enkoder 1000CPR

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 23HS30-4004D-E1000
Waga brutto: 1.30kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 37

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja silnika

Numer części producenta: 23HS30-4004D-E1000
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8 stopnia
Rozmiar ramy: 57x57mm
Moment trzymania: 1,85 Nm (262,03 oz.in)
Prąd znamionowy/faza: 4 A
Średnica wału: Φ8 mm
Długość wału: 21 mm
Długość wału D-Cut: 15,5 mm
Rezystancja fazowa: 0,5 oma
Indukcyjność: 2,1 mH ± 20% (1 KHz)
Liczba wyprowadzeń: 4
Długość przewodu: 300 mm

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Rozdzielczość enkodera: 1000
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 4V
Maks. napięcie zasilania: 5 V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5 V
Niskie napięcie wyjściowe: 4,5 V
Maksymalna częstotliwość wyjściowa: 60kHZ

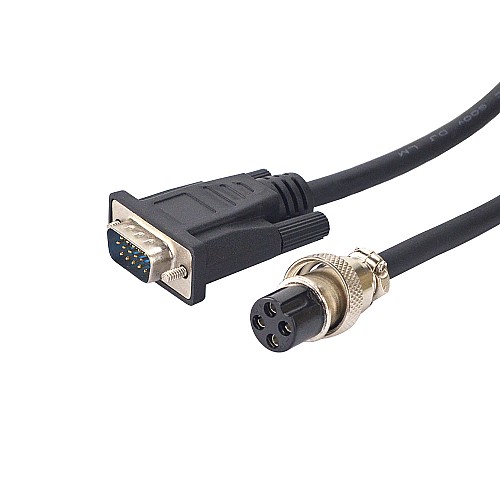

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Zasoby

Karta katalogowa silnika: 23HS30-4004D-E1000.pdf
Krzywa momentu obrotowego: 23HS30-4004D-E1000 Krzywa momentu obrotowego.pdf

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 23HS30-5004D-E1000.
