NEMA 11 liniowy silnik krokowy Acme 1,0A 46mm śruba stosowa 0,635mm (0,025") długość przewodu 250mm

0 opinii - Napisz opinię

172.58zł

5 + 167.39zł

10 + 162.51zł

50 + 157.90zł

100 + 153.51zł

w magazynie: 10000
Model: 11N18S1004ED5-250RS
Waga brutto: 0.30kg
Certyfikowany: ISO, CE, RoHS

Dostępne opcje

Statek z (Kliknij kraj dla magazynu na żywo)

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

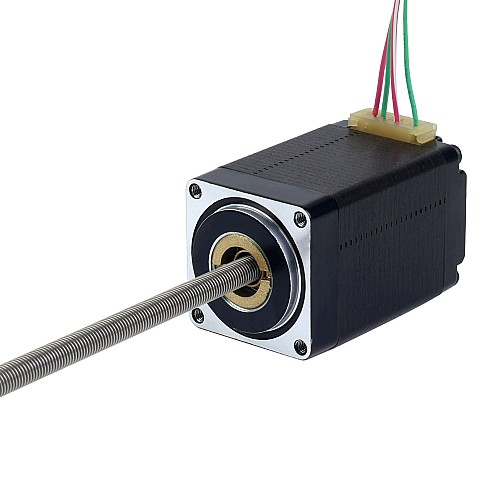

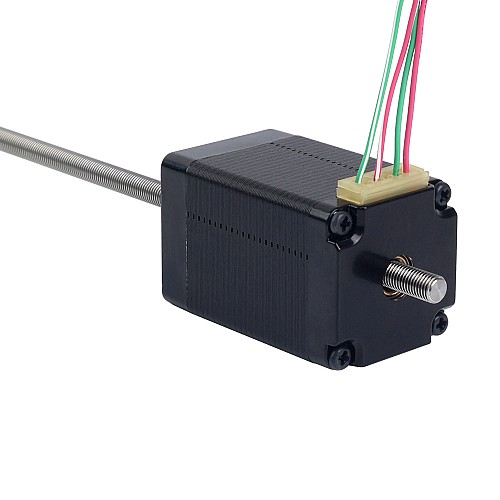

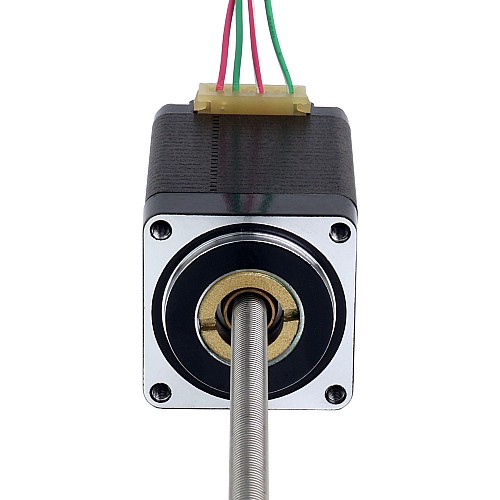

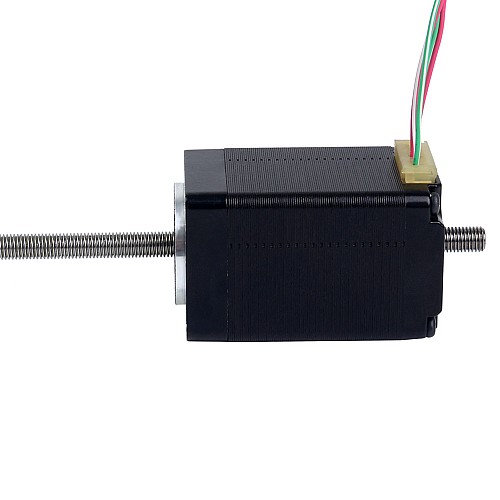

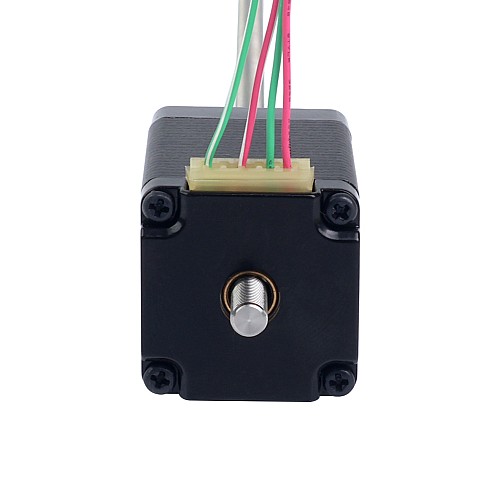

Ten model to liniowy, śrubowy silnik krokowy Nema 11 o długości korpusu 45 mm, kącie kroku 1,8 stopnia i prądzie znamionowym 1 A. Jest zintegrowany ze średnicą Φ4,76mm(0,1874"), długością śruby pociągowej 250mm(9,8425") i nakrętką POM, przesuw liniowy wynosi 0,635mm(0,025") na obrót. Charakteryzuje się wysoką wydajnością, długim żywotność, niski poziom hałasu i wysoka wydajność.

Specyfikacja elektryczna

Numer części producenta: 11N18S1004FD5-200RS
Typ silnika: nieuchwytny
Kąt kroku: 1,8°
Moment trzymania: 0,10Nm(14,16oz.in)
Prąd znamionowy/faza: 1A
Rezystancja fazy: 3.7 oma
Indukcyjność: 3.7mH±20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 28 x 28mm
Długość korpusu: 46mm
Długość śruby pociągowej: 250mm(9,8425")
Średnica śruby pociągowej: Φ4,76mm(0,1874")
Odprowadzenie/Krok: 0,003175mm(0,000125")
Przesuw/obrót ołowiu: 0,635mm(0,025")
Liczba potencjalnych klientów: 4
Liczba rozpoczynających się wątków: 1
Długość przewodu: 320mm

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony	Zielony/Biały

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Dwubiegunowy
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	3.7
Kąt kroku(deg.)	1.8
Prąd znamionowy(A)	1.0
Rezystancja fazy(ohms)	3.7
Specyfikacja fizyczna
Długość ciała(mm)	46
Długość kabla(mm)	320
Długość ołowiu(mm)	250
Długość śruby pociągowej(mm)	250
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.003175
Przesuw/rewolucja ołowiu(mm)	0.635
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica śruby pociągowej(mm)	4.76
Typ silnika liniowego	Non-Captive

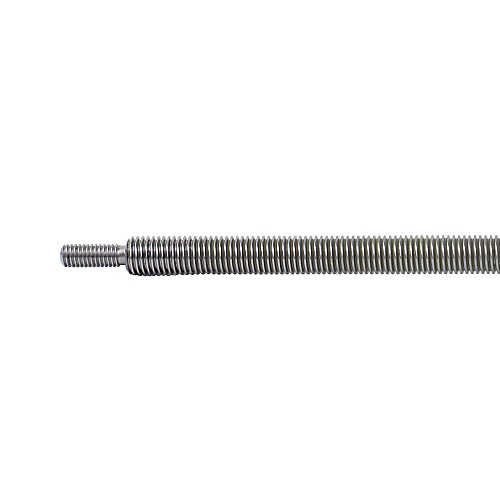

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
