Wyprzedaż w CN — Nema 17 Zewnętrzny stos 40 mm 1,5 A Przewód 8 mm(0,31496") Długość 310 mm

-9 %

Wyprzedaż w CN — Nema 17 Zewnętrzny stos 40 mm 1,5 A Przewód 8 mm(0,31496") Długość 310 mm

0 opinii - Napisz opinię

62.94zł

57.26zł

w magazynie: 10000
Model: CN-17LS16-1504E-310G
Waga brutto: 0.52kg
Certyfikowany: ISO, CE, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

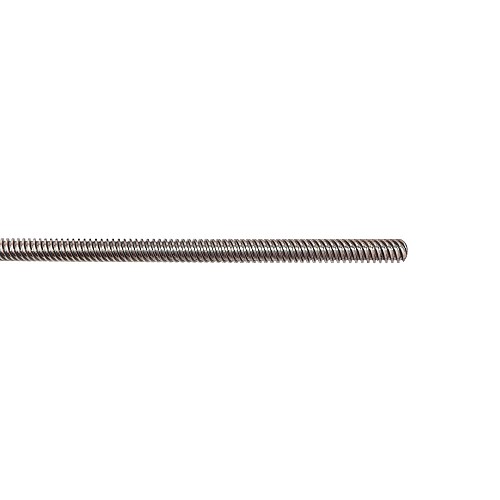

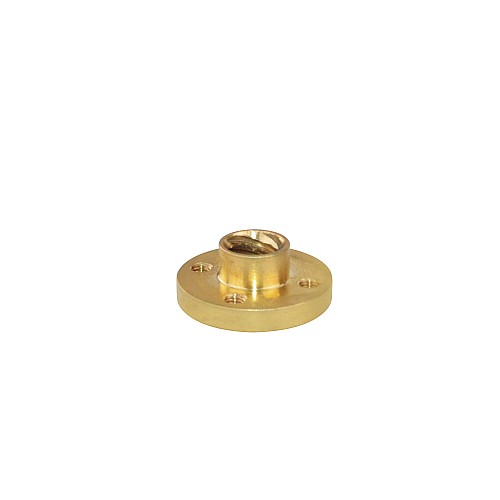

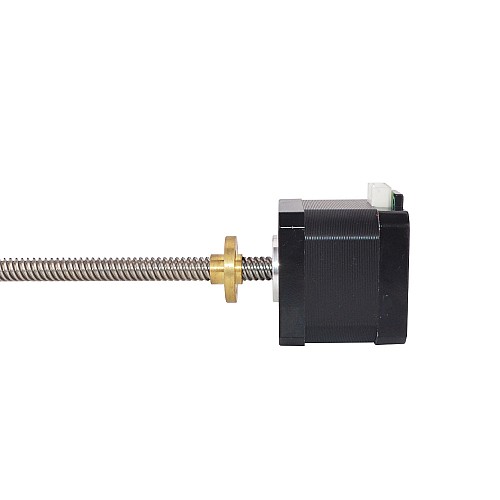

Ten model to ekonomiczny liniowy silnik krokowy, który nazwał zewnętrznym siłownikiem liniowym Nema 17, część silnika to silnik krokowy Nema 17 o średnicy 40mm 1,8 stopnia 1,5A. Został zintegrowany z prętem gwintowanym 310mm Tr8x8 i mosiężną nakrętką poruszającą się wzdłuż pręta gwintowanego.

Specyfikacja elektryczna

Numer części producenta: 17LS16-1504E-310G
Typ silnika: Zewnętrzny liniowy krokowy
Kąt kroku: 1,8 stopnia
Moment trzymania: 42Ncm(59,49uncji cala)
Prąd znamionowy/faza: 1,5A
Rezystancja fazowa: 1,6ohms
Indukcyjność: 3,2mH ± 20% (1 kHz)

Specyfikacja fizyczna

Rozmiar ramki: 42 x 42mm
Długość korpusu: 40mm
Długość śruby pociągowej: 310mm(12,205 cala)
Średnica śruby pociągowej: Φ8mm (0,315 cala)
Wyprzedzenie/krok: 0,04mm(0,0015748")
Przebieg/obrót: 8mm(0,315 cala)
Liczba odprowadzeń: 4
Długość przewodu: 1000mm
Waga: 390g

Połączenie

A+	A-	B+	B-
Czerwony	Niebieski	Czarny	Zielony

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Indukcyjność(mH)	3.2
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	42
Moment trzymania(oz.in)	59.49
Prąd znamionowy(A)	1.5
Rezystancja fazy(ohms)	1.6
Specyfikacja fizyczna
Długość ciała(mm)	40
Długość ołowiu(mm)	1000
Długość śruby pociągowej(mm)	310
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.04
Przesuw/rewolucja ołowiu(mm)	8
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica śruby pociągowej(mm)	8
Typ silnika liniowego	Zewnętrzny (Acme)

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
