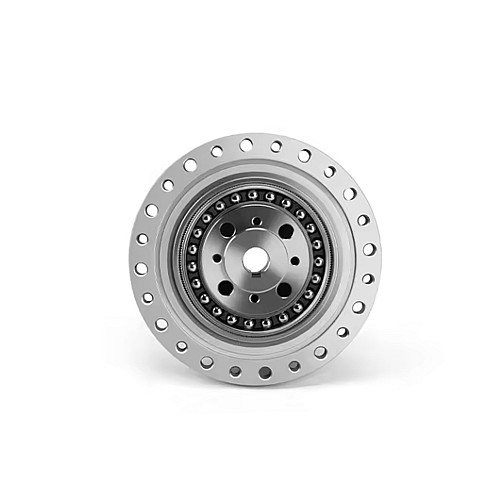

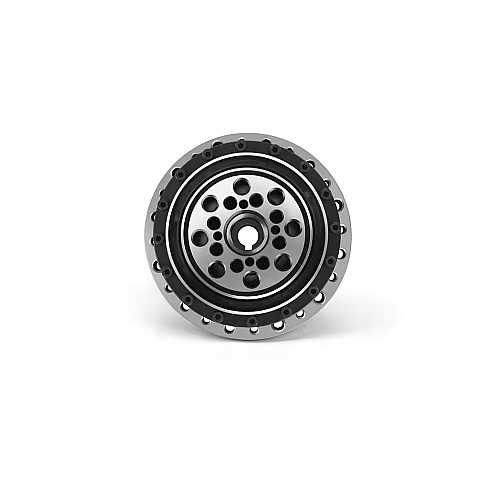

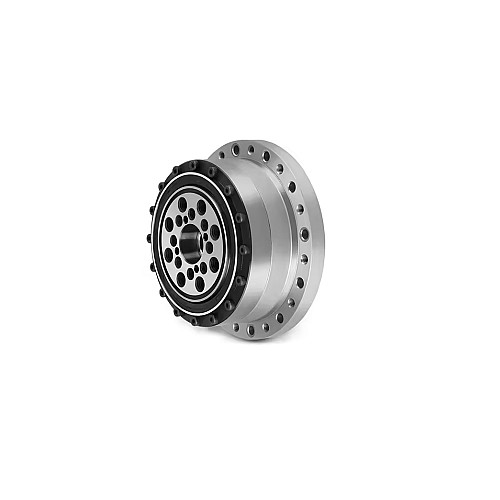

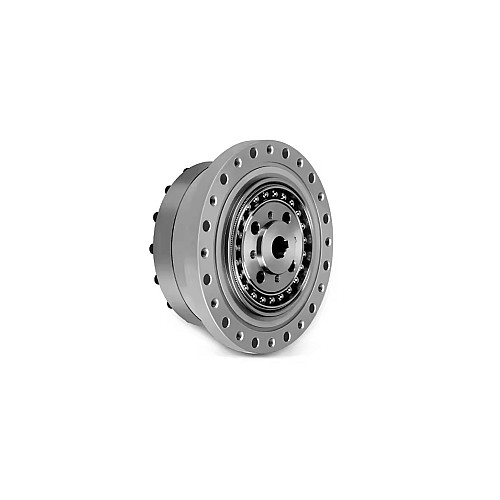

Harmoniczna skrzynia biegów serii HSS Φ160mm Przełożenie 100:1 Luz 20arcsec Średnica wejściowa 19mm

Ta harmoniczna skrzynia biegów ma przełożenie 100, rozmiar ramki Φ160mm i średnicę przejazdgo 19mm oraz maksymalny luz 20arcsec.
Harmoniczne skrzynie biegów serii HSS posiadają konstrukcję typu flexspline w postaci standardowego bębna oraz bardzo sztywne, pełnorolkowe łożyska poprzeczne, które mogą służyć bezpośrednio do przenoszenia obciążeń zewnętrznych i charakteryzują się dużą funkcjonalnością, dużą prędkością i dużą mobilnością.
Prosta konstrukcja o dużej sztywności i niskim luzie pozwala wytrzymać wysokie momenty obrotowe i osiągnąć doskonałą dokładność pozycjonowania i obrotu. Ta harmoniczna skrzynia biegów jest szeroko stosowana w robotach, obrabiarkach CNC, maszynach tekstylnych, maszynach drukarskich, maszynach pakujących i innych dziedzinach.

Kluczowe cechy

• Wejście i wyjście koncentryczne
• Doskonała dokładność pozycjonowania i obrotu
• Flexspline w kształcie miseczki i pełne łożysko poprzeczne o wysokiej sztywności
• Konstrukcja profilu zęba LS, wysoka wydajność transmisji i niski poziom hałasu
• Kompaktowa i prosta konstrukcja z niskim lub zerowym luzem, bezpośrednio połączona z silnikiem i łatwa w montażu
• Przyjęcie opracowanego przez siebie procesu obróbki cieplnej CMP i dokładnego szlifowania o trajektorii 1um z wysoką precyzją i dobrą niezawodnością

Dane techniczne skrzyni biegów

• Numer części: HSS-40-100-I-D19
• Typ skrzyni biegów: Harmoniczna skrzynia biegów
• Materiał przekładni: Stal stopowa
• Przełożenie: 100:1
• Luz bez obciążenia: <=20arcsec
• Znamionowy moment obrotowy (prędkość wejściowa 2000rpm): 265.00Nm(37527.09oz.in)
• Moment Dopuszczalny moment obrotowy: 1080.00Nm(152940.58oz.in)
• Szczytowy moment obrotowy Start-Stop: 568.00Nm(80435.41oz.in)
• Maksymalna dozwolona prędkość wejściowa: 4000rpm
• Dozwolona średnia prędkość wejściowa: 3000rpm
• Dożywotni: 15000hours

Specyfikacje fizyczne

• Rozmiar ramki: Φ160mm
• Długość skrzyni biegów: 70.5mm
• Typ wału wejściowego: Wpust
• Średnica wału wejściowego: Φ19mm

Środowisko działania(Tj = 25℃/77℉)

• Temperatura otoczenia: 0-40℃
• Brak rozprysków wody lub oleju
• Nie narażać na działanie żrącego lub wybuchowego gazu
• Brak pyłu, np. proszku metalicznego
