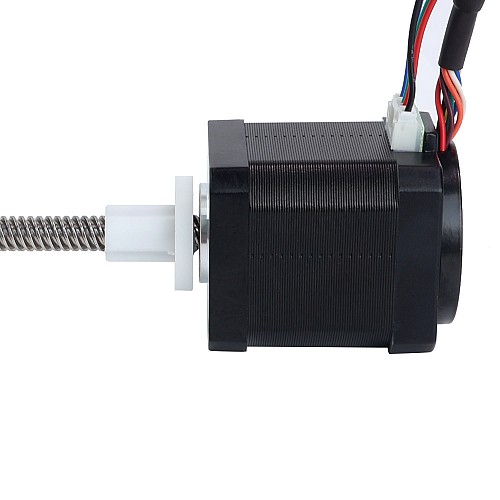

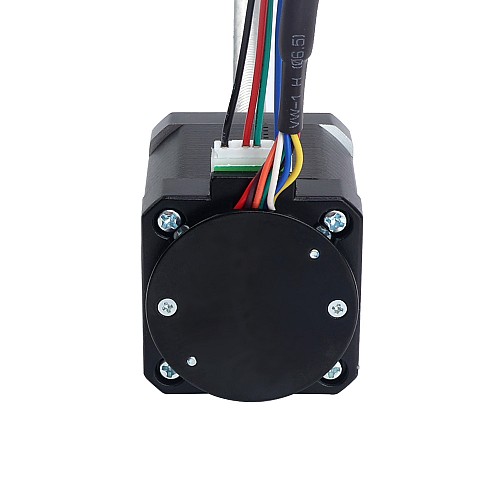

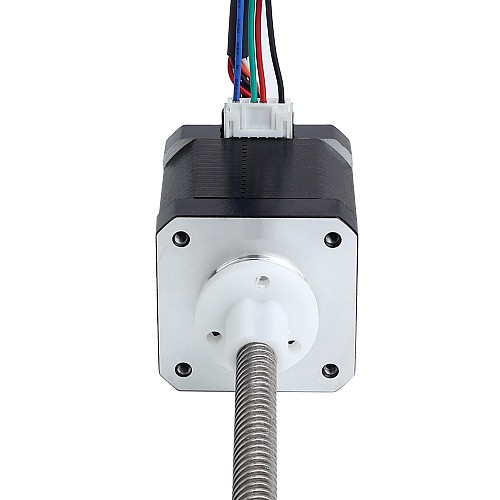

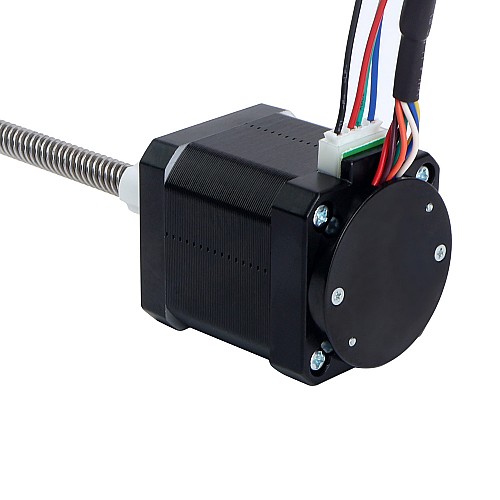

Zewnętrzny trapezowy liniowy silnik krokowy NEMA 17 1,68A, stos 48mm z enkoderem magnetycznym 1000PPR(4000CPR)

0 opinii - Napisz opinię

290.07zł

5 + 199.63zł

10 + 216.53zł

50 + 236.49zł

100 + 260.57zł

w magazynie: 10000
Model: 17E19S1684MB4-200RS-AR4
Waga brutto: 0.63kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik liniowy to silnik J5 w zestawie AR4-MK2. Składa się z silnika o długości 48mm i prądzie znamionowym 1,68A, kącie kroku 1,8 stopnia, śrubie liniowej Tr8x8 o długości 200mm i enkoderze z 3 kanałami i rozdzielczością 1000PPR (4000CPR). Ma wyższą precyzję i może również spełniać wyższe wymagania w innych zastosowaniach.

Specyfikacja elektryczna

Numer części producenta: 17E19S1684MB4-200RS-AR4
Typ silnika: zewnętrzny (trapezowy)
Kąt kroku: 1,8 stopnia
Moment trzymania: 44Ncm(62,3oz.in)
Prąd znamionowy/faza: 1,68A
Rezystancja fazowa: 1,65ohms
Indukcyjność: 2,8mH ± 20%(1kHz)

Specyfikacja fizyczna

Rozmiar ramki: 42 x 42mm
Długość silnika: 48mm
Długość śruby pociągowej: 200mm(7.874")
Średnica śruby pociągowej: Φ8mm(0,315 cala)
Średnica wału tylnego: Φ5mm(0,197 cala)
Długość tylnego wału: 13mm(0,512 cala)
Przewód/krok: 0,04mm(0,0015748")
Przewód/obrót: 8mm(0,315 cala)
Liczba potencjalnych klientów: 4
Długość kabla: 500mm
Waga: 450g

Specyfikacja kodera

Typ obwodu wyjściowego: różnicowy
Typ enkodera: magnetyczny przyrostowy
Rozdzielczość kodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Minimalne napięcie zasilania: 3,3V
Maks. napięcie zasilania: 5,5V
Prąd wyjściowy: 20mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 0,2V
Maks. częstotliwość wyjściowa: 400kHz

Podłączenie silnika i enkodera

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Koder	+5V	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Drut	Czerwony	Czarny	Brązowy	Pomarańczowy	Niebieski	Zielony	Żółty	Biały

Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	2.8
Moment trzymania(Ncm)	44
Moment trzymania(oz.in)	62.31
Prąd znamionowy(A)	1.68
Rezystancja fazy(ohms)	1.65
Specyfikacja fizyczna
Długość śruby pociągowej(mm)	200
Klasa IP	40
Przesuw/krok ołowiu(mm)	0.04
Przesuw/rewolucja ołowiu(mm)	8
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica śruby pociągowej(mm)	8
Typ silnika liniowego	Zewnętrzny (Trapezowy)
Z enkoderem	Tak

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
