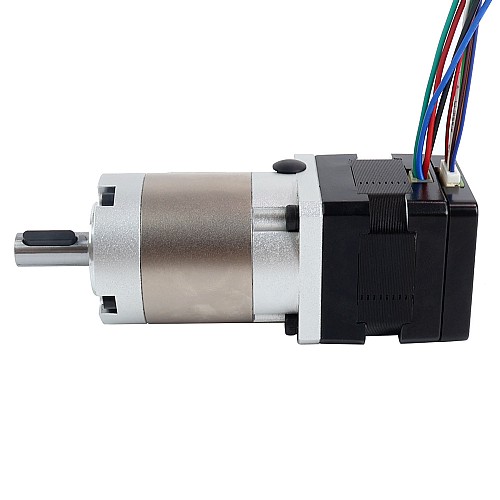

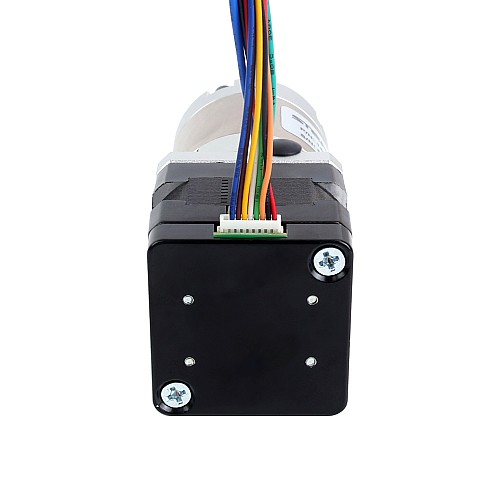

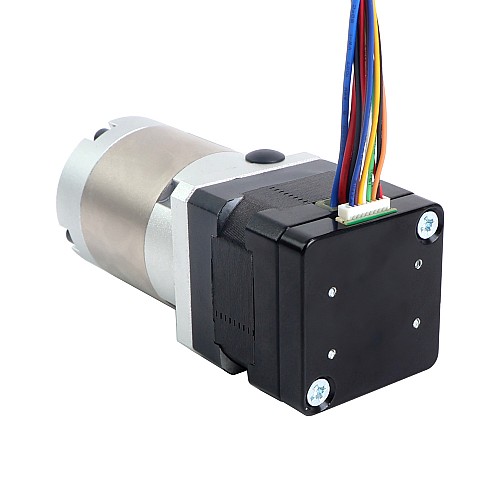

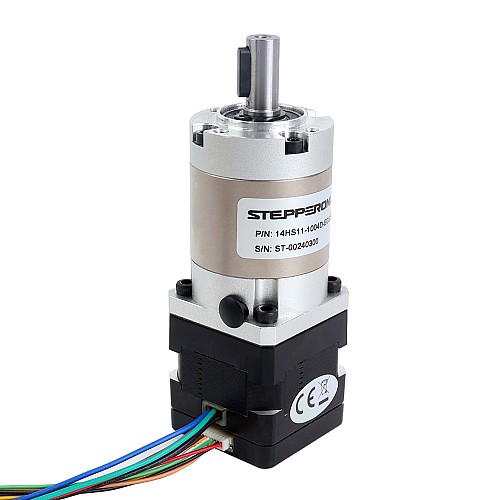

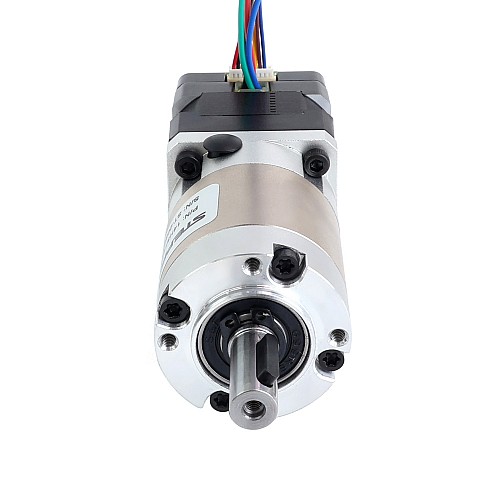

Silnik krokowy Nema 14 z precyzyjnym przełożeniem skrzyni biegów 20:1 i enkoderem magnetycznym 1000PPR(4000CPR)

0 opinii - Napisz opinię

438.03zł

5 + 393.50zł

10 + 357.17zł

50 + 326.97zł

100 + 301.51zł

w magazynie: 10000
Model: 14HS11-1004D-EGS20-AR4
Waga brutto: 0.43kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik jest ulepszoną wersją silnika 14HS11-1004D-PG19-AR4 i stanowi silnik J6 w zestawie AR4-MK3. Jest zintegrowany z precyzyjną przekładnią planetarną o przełożeniu 20:1 oraz enkoderem o 3 kanałach i rozdzielczości 1000PPR(4000CPR). Ma wyższą precyzję i może również spełniać wyższe wymagania w przypadku innych zastosowań.

Specyfikacja elektryczna

Numer części producenta: 14HS11-1004D-EGS20-AR4
Typ silnika: bipolarny silnik krokowy
Kąt kroku: 1,8 stopnia
Moment trzymania bez skrzyni biegów: 12,5Ncm(17,7oz.in)
Prąd znamionowy/faza: 1,0A
Rezystancja fazowa: 3,5ohms
Indukcyjność: 3,5mH ± 20%(1kHz)

Specyfikacje skrzyni biegów

Typ skrzyni biegów: planetarna
Przełożenie: 20:1
Wydajność: 94%
Luz bez obciążenia: <=20arcmin
Maks. Dopuszczalny moment obrotowy: 8,5Nm(1203,7oz.in)
Dopuszczalny moment obrotowy momentu: 17Nm(2407,4oz.in)
Temperatura otoczenia: -10–500°C (14°F~122°F)
Klasa izolacji: B 130°C[266°F]
Wzrost temperatury: MAKS. 80°C

Specyfikacja kodera

Typ obwodu wyjściowego: różnicowy
Typ enkodera: magnetyczny przyrostowy
Rozdzielczość kodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Minimalne napięcie zasilania: 3,3V
Maks. napięcie zasilania: 5,5V
Prąd wyjściowy: 20mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 0,2V
Maks. częstotliwość wyjściowa: 400kHz

Specyfikacje fizyczne

Długość korpusu: 77,5mm
Długość silnika: 28mm
Długość skrzyni biegów: 49,5mm
Średnica wału przedniego: Φ8mm
Długość przedniego wału: 20mm
Długość wpustu: 12mm
Liczba potencjalnych klientów: 4
Długość przewodu: 500mm
Waga: 0,38kg

Podłączenie silnika i enkodera

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Koder	+5V	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Drut	Czerwony	Czarny	Brązowy	Pomarańczowy	Niebieski	Zielony	Żółty	Biały

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	3.5
Kanały sygnału wyjściowego	3
Moment trzymania bez skrzyni biegów(Nm)	0.125
Moment trzymania(oz.in)	17.7
Prąd (A)	1.0
Rezystancja fazy(ohms)	3.5
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Przekładnia
Typ enkodera	Magnetyczny Przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	77.5
Długość ołowiu(mm)	500
Długość wału(mm)	20
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	20
Rozmiar ramy(mm)	Nema 14 (35 x 35)
Średnica wału(mm)	8
Typ skrzyni biegów	Przekładnia planetarna serii EGS
Typ wału wyjściowego	Wpust
Zarys	<=20arcmin
