Zestaw silników krokowych 3-osiowych serii YS 4,8Nm(679,74oz.in) Silnik krokowy Nema 34 i sterownik oraz transformator

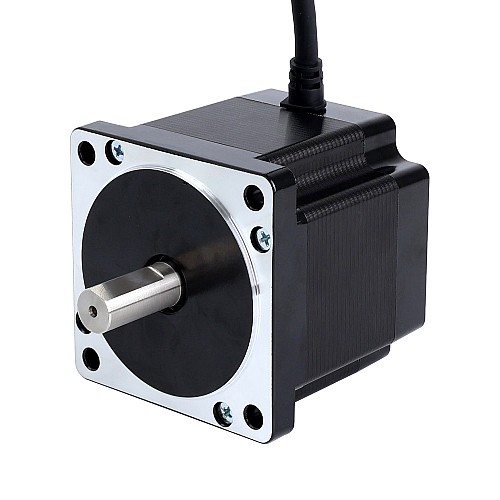

• 3 x 34HS30-6004S: Silnik krokowy Nema 34 serii S 1,8 stopnia 4,8Nm(679,74 uncji cala) 6,0A 86 x 86 x 78mm 4 przewody
• 3 x DM860Y: cyfrowy sterownik krokowy serii Y 2,4–7,2A AC18V–80V/DC 36 V–110 V do silnika Nema 34
• 1 x TR800-A70-A220: 800VA jednofazowy kwadratowy transformator sterujący 220VAC do 3 x 70VAC 50/60Hz

Specyfikacja silnika

• Numer części producenta: 34HS30-6004S
• Typ silnika: krokowy bipolarny
• Kąt kroku: 1,8 stopnia
• Moment obrotowy przytrzymujący: 4,8Nm(679,74 uncji cala)
• Prąd znamionowy/faza: 6,0A
• Rezystancja fazy: 0,42ohms ± 10%
• Indukcyjność: 3,80mH ± 20%(1kHz)
• Klasa izolacji: B 130°C [266°F]
• Rozmiar ramy: 86 x 86mm
• Długość korpusu: 78mm
• Średnica wału: Φ14mm
• Długość wału: 32mm
• Długość wycięcia w kształcie litery D: 25mm
• Liczba przewodów: 4
• Przewód Długość: 500mm

Specyfikacja sterownika

• Prąd szczytowy wyjściowy: 2,4 - 7,2A (2,0~6,0RMS)
• Prąd sygnału logicznego: 7 - 15mA(typowo 10mA)
• Częstotliwość wejściowa impulsu: 0 - 200kHz
• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 500MΩ
• Napięcie wejściowe: AC18V~80V/DC 36V-110V (zasilanie DC +/- można podłączyć w dowolnej kolejności)

Specyfikacja transformatora

• Numer części: TR800-A70-A220
• Faza: Jednofazowa
• Moc: 800VA
• Napięcie znamionowe pierwotne: 3 x 70VAC
• Napięcie obciążenia: 220VAC ± 5%
• Częstotliwość: 50/60Hz
• Struktura cewki: Kwadratowa
• Klasa izolacji: Klasa B(130℃)
• Rozmiar ramy: 151x125x148mm
• Odległość między otworami montażowymi: 126x104mm

Podłączenie
