Zestaw silników krokowych 1-osiowych serii YS 12,0Nm(1699,34oz.in) Silnik krokowy Nema 34 i sterownik oraz transformator

Zestaw CNC do silników krokowych 1-osiowych serii YS 12,0Nm(1699,34oz.in) Silnik krokowy Nema 34 i sterownik oraz transformator prądu zmiennego - 1-DM860Y-TR120 | StepperOnline
Zestaw CNC do silników krokowych 1-osiowych serii YS 12,0Nm(1699,34oz.in) Silnik krokowy Nema 34 i sterownik oraz transformator prądu zmiennego - 1-DM860Y-TR120 | StepperOnline
Zestaw CNC do silników krokowych 1-osiowych serii YS 12,0Nm(1699,34oz.in) Silnik krokowy Nema 34 i sterownik oraz transformator prądu zmiennego - 1-DM860Y-TR120 | StepperOnline
Zestaw CNC do silników krokowych 1-osiowych serii YS 12,0Nm(1699,34oz.in) Silnik krokowy Nema 34 i sterownik oraz transformator prądu zmiennego - 1-DM860Y-TR120 | StepperOnline
Zestaw CNC do silników krokowych 1-osiowych serii YS 12,0Nm(1699,34oz.in) Silnik krokowy Nema 34 i sterownik oraz transformator prądu zmiennego - 1-DM860Y-TR120 | StepperOnline
Zestaw CNC do silników krokowych 1-osiowych serii YS 12,0Nm(1699,34oz.in) Silnik krokowy Nema 34 i sterownik oraz transformator prądu zmiennego - 1-DM860Y-TR120 | StepperOnline
Zestaw CNC do silników krokowych 1-osiowych serii YS 12,0Nm(1699,34oz.in) Silnik krokowy Nema 34 i sterownik oraz transformator prądu zmiennego - 1-DM860Y-TR120 | StepperOnline
Zestaw CNC do silników krokowych 1-osiowych serii YS 12,0Nm(1699,34oz.in) Silnik krokowy Nema 34 i sterownik oraz transformator prądu zmiennego - 1-DM860Y-TR120 | StepperOnline
Zestaw silników krokowych 1-osiowych serii YS 12,0Nm(1699,34oz.in) Silnik krokowy Nema 34 i sterownik oraz transformator
375.71zł
5 + 364.76zł
10 + 354.42zł
50 + 344.62zł
100 + 335.40zł
  • w magazynie: 10000
  • Model: 1-DM860Y-TR120
  • Waga brutto: 10.18kg
  • Certyfikowany: ISO, CE, UKCA
Sprzedane: 2

Kliknij kraj dla magazynu na żywo

Wysyłka w ciągu 24 godzin!
Wysyłka w ciągu 24 godzin zasadniczo oznacza, że ​​Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.
Wybierz lokalny magazyn, zyskaj więcej korzyści!
Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

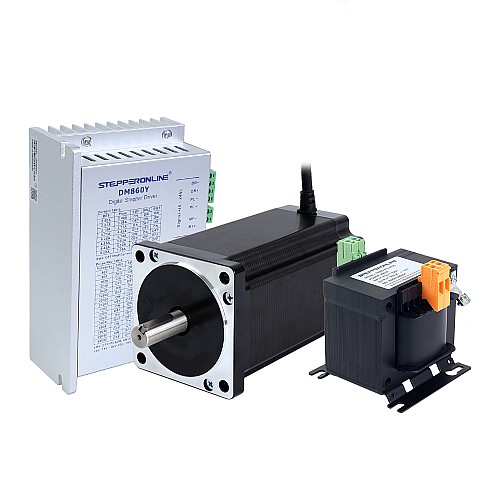

Zestaw CNC zawiera:
  • 1 x 34HS59-6004S: Silnik krokowy Nema 34 serii S bipolarny 1,8 stopnia 12,0Nm(1699,34 uncji cala) 6,0A 86 x 86 x 151,5mm 4 przewody
  • 1 x DM860Y: cyfrowy sterownik krokowy serii Y 2,4–7,2A AC18V–80V/DC 36 V–110 V do silnika Nema 34
  • 1 x TR250-A70-A220: 250VA jednofazowy kwadratowy transformator sterujący 220VAC do 70VAC 50/60Hz

Specyfikacja silnika

  • Numer części producenta: 34HS59-6004S
  • Liczba faz: 2
  • Krok Kąt: 1,8 stopnia
  • Moment trzymania: 12,0Nm(1699,34 uncji cala)
  • Prąd znamionowy/faza: 6,0A
  • Rezystancja fazy: 0,7ohms ± 10%
  • Indukcyjność: 7,9mH ± 20%(1kHz)
  • Klasa izolacji: B 130°C [266°F]
  • Rozmiar ramy: 86 x 86mm
  • Długość korpusu: 151,5mm
  • Średnica wału: Φ14mm
  • Długość wału: 37mm
  • Długość wału wpustowego: 25mm
  • Liczba wyprowadzeń: 4
  • Długość przewodu: 500mm

Specyfikacja sterownika

  • Prąd szczytowy wyjściowy: 2,4 - 7,2A (2,0~6,0RMS)
  • Prąd sygnału logicznego: 7 - 15mA(typowo 10mA)
  • Częstotliwość wejściowa impulsu: 0 - 200kHz
  • Szerokość impulsu: 2,5μS
  • Rezystancja izolacji: 500MΩ
  • Napięcie wejściowe: AC18V~80V/DC 36V-110V (zasilanie DC +/- można podłączyć w dowolnej kolejności)

Specyfikacja transformatora

  • Numer części: TR250-A70-A220
  • Faza: Jednofazowa
  • Moc: 250VA
  • Napięcie znamionowe pierwotne: 70VAC
  • Napięcie obciążenia: 220VAC ± 5%
  • Częstotliwość: 50/60Hz
  • Struktura cewki: Kwadratowa
  • Klasa izolacji: Klasa B(130℃)
  • Rozmiar ramy: 97x104x106mm
  • Odległość między otworami montażowymi: 80x84mm

Podłączenie

A+
A-
B+
B-
Czarny
Zielony
Czerwony
Niebieski

Rodzaj produktu
Rodzaj produktu Zestaw z Otwartą Pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu? Tak
Liczba faz 2
Liczba osi 1
Moment trzymania(Ncm) 1200
Moment trzymania(oz.in) 1699.34
Napięcie wejściowe odniesienia(V) 18 - 80AC / 36 - 110DC
Specyfikacja fizyczna
Długość wału(mm) 37
Metoda inwentaryzacji Dedykowany inwentarz
Rozmiar ramy(mm) Nema 34 (86 x 86)
Seria produktu Seria YS
Średnica wału(mm) 14
Typ wału wyjściowego Wpust
Zasilanie Transformator



Plik Rozmiar
34HS59-6004S.STEP 1.06MB Download
34HS59-6004S_Torque_Curve.pdf 159.6KB Download
DM860Y.STP 4.77MB Download
DM860Y_User_Manual_V1.0.pdf 725.02KB Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip 31.1MB Download
34HS59-6004S_Full_Datasheet.pdf 216.21KB Download
