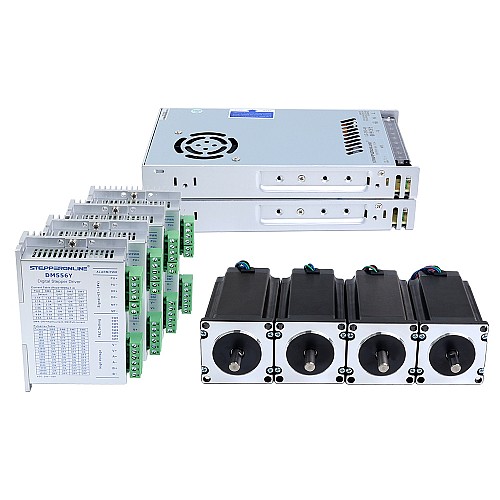

YS Seria 4 Oś Zestaw Silnika Krokowego 3.00Nm (424.83oz.in) Nema 23 Silnik Krokowy, Sterownik i Zasilacz 48V

• 4 x 23HS39-5004S: Nema 23 Silnik krokowy Bipolarny 1,8 stopnia 3,00Nm(424,83 uncji cala) 5,0A 57 x 57 x 100mm 4 przewody
• 4 x DM556Y: Y Series Digital Stepper Driver 1,7-5,6A DC20V-50V dla silników krokowych Nema 23, 24, 34
• 2 x LE-350-48: 350W 48V 7,3A 115/230V Zasilacz impulsowy Silnik krokowy Zestawy frezarek CNC

Specyfikacja silnika

• Numer części producenta: 23HS39-5004S
• Typ silnika: Bipolarny Stepper
• Kąt kroku: 1,8 stopnia
• Moment obrotowy przytrzymujący: 3,00Nm(424,83 uncji cala)
• Prąd znamionowy/faza: 5,0A
• Rezystancja fazy: 0,6ohmsów ± 10%
• Indukcyjność: 2,8mH ± 20%(1KHz)
• Klasa izolacji: B 130°C [266°F]
• Rozmiar ramy: 57 x 57mm
• Długość korpusu: 100mm
• Średnica wału: Φ8mm
• Długość wału: 21mm
• Długość wycięcia w kształcie litery D: 15mm
• Liczba Kable: 4
• Długość kabla: 400mm

Specyfikacja sterownika

• Prąd szczytowy wyjściowy: 1,7–5,6A(1,2–4,0RMS)
• Napięcie wejściowe: DC20V–50V
• Prąd sygnału logicznego: 7–15mA(typowo 10mA)
• Częstotliwość wejściowa impulsu: 0–200kHz
• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 500MΩ

Specyfikacja zasilacza

• Numer części: LE-350-48
• Napięcie wejściowe: 115/230VAC±20%
• Częstotliwość wejściowa: 47-63Hz
• Prąd wejściowy: 40A/230VAC
• Napięcie wyjściowe: 48V
• Prąd wyjściowy: 7,3A
• Moc znamionowa wyjściowa: 350W
• Prąd upływu: <0,5mA/230VAC
• Wymiary: 215*115*30mm(D*S*W)
• Wewnętrzny filtr EMI
• Wysoka wydajność, niski koszt
• Wymuszone chłodzenie powietrzem za pomocą wbudowanego wentylatora DC
• Zabezpieczenia przed nadmiernym prądem, przepięciem, zwarciem i przegrzaniem

Podłączenie
