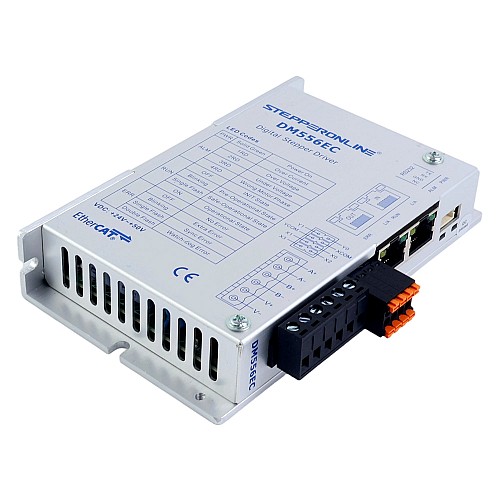

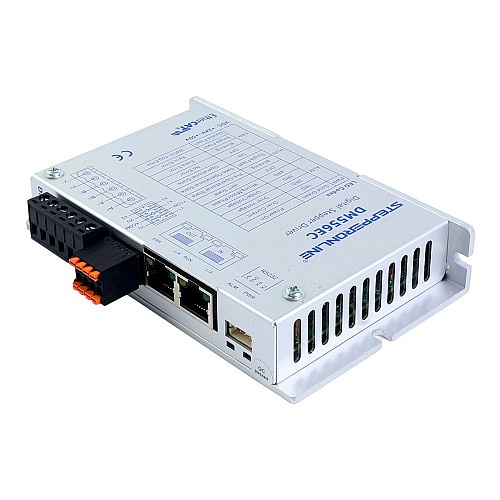

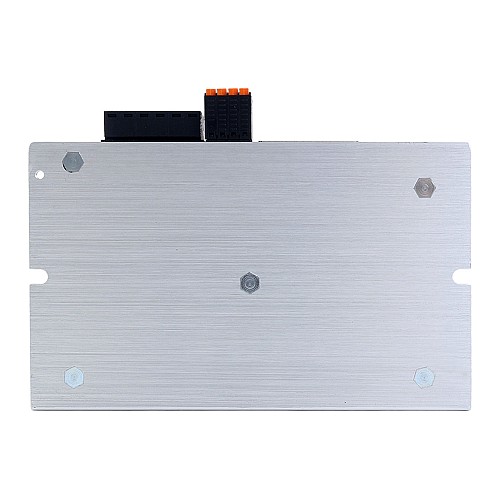

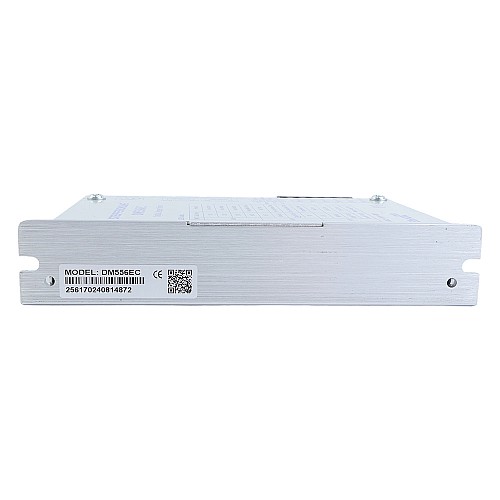

Y Series Cyfrowy sterownik silnika krokowego EtherCAT 0-5,6A 24-50VDC do silnika krokowego Nema 23, 24, 34

DM556EC to wysokowydajny sterownik otwartej pętli z technologią DSP 32-bit, działający przy napięciu 24–50V DC i obsługujący prąd do 5,6A. Oferuje 100 Mbps pełnodupleksową komunikację EtherCAT z obsługą CoE (CiA 402). Sterownik oferuje wiele trybów - Synchronizacja pozycji cyklicznej, Pozycja profilowana, Prędkość i Homing - oraz posiada podwójne porty RJ45, optycznie izolowane wejścia/wyjścia i elastyczne mikrokroki do 51200. Płynna kontrola prądu zapewnia niski hałas, niskie wibracje i minimalne nagrzewanie silnika, z wbudowaną ochroną przeciwprzepięciową, przeciwnapięciową i przeciwprzeciążeniową.

Kluczowe cechy

• Technologia DSP 32-bit nowej generacji, wysoka wydajność kosztowa, dobra stabilność, niski hałas, niskie wibracje
• Oparta na standardzie transmisji Ethernet 100BASE-TX, szybkość transmisji do 100 Mbps, komunikacja pełnodupleksowa
• Obsługuje CANopen over EtherCAT (CoE) i spełnia standardy CiA 402
• Obsługiwane tryby pracy: Synchronizacja pozycji cyklicznej, Pozycja profilowana, Prędkość profilowana, Homing i inne

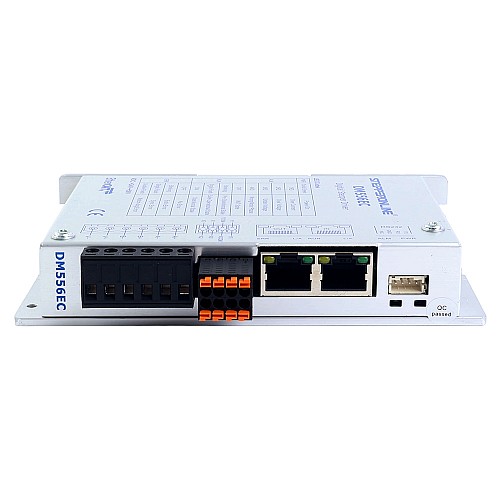

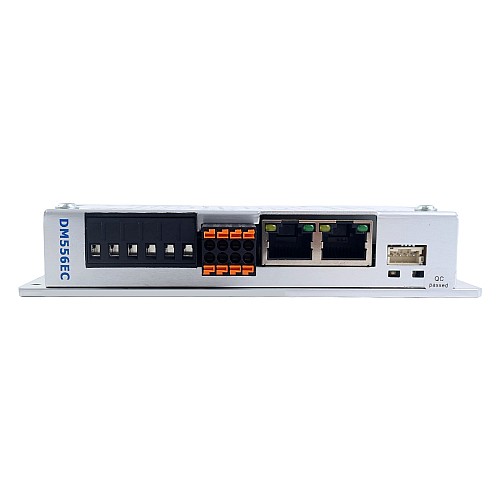

• Podwójny portowy złącze RJ45 używane do komunikacji EtherCAT
• Cztery optycznie izolowane porty wejściowe z wejściem 12–24V
• Dwa optycznie izolowane porty wyjściowe
• Podziałka 400–51200 dowolne ustawienia, obsługuje przełożenie elektroniczne
• Płynna i precyzyjna kontrola prądu, niska temperatura silnika
• Posiada funkcje ochronne: nadnapięciowa, zanik napięcia, nadprądowa itp.

Specyfikacje elektryczne

• Szczytowy prąd wyjściowy: 0 - 5,6A(0~4,0RMS)
• Napięcie zasilania wejściowego: 24–50V DC (typ. 24/48V)
• Prąd wejściowy logiczny: 5–50mA(typ. 10mA)
• Napięcie wejściowe logiczne: 12–24V(typ. 24V)
• Rezystancja izolacji: 100MΩ

Środowisko pracy i inne specyfikacje (Tj = 25℃/77℉)

• Chłodzenie: Naturalne lub wymuszone
• Środowisko: Z dala od innych urządzeń grzewczych, unikać kurzu, mgły olejowej, gazów korozyjnych, silnych wibracji, zabronione gazy palne i pyły przewodzące
• Temperatura otoczenia: 0–50 ℃
• Wilgotność: 40–90%RH
• Temperatura pracy: Maks. 50 ℃
• Wibracje: 10–50Hz/0,15mm
• Temperatura przechowywania: -20–70 ℃
• Waga: Ok. 244g(8,61 uncji)

Zawartość opakowania

• 1 x Sterownik DM556EC

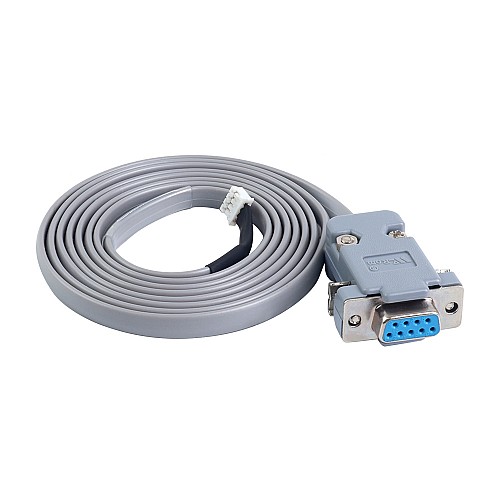

• 1 x CABLE-PC-2 (Kabel debugujący RS232)
