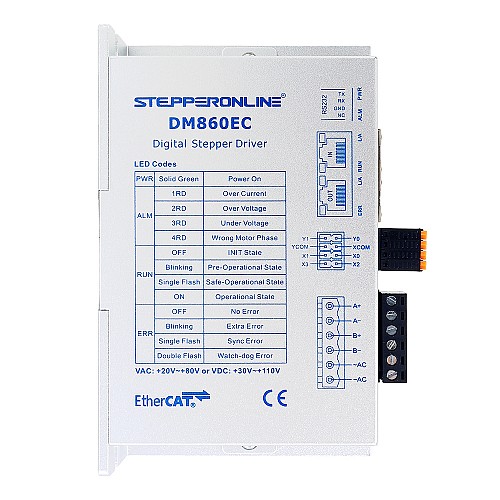

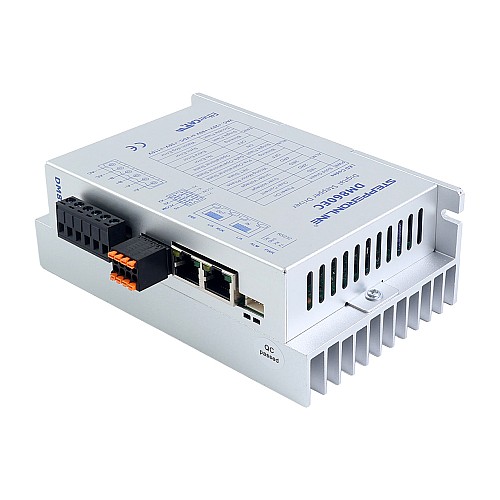

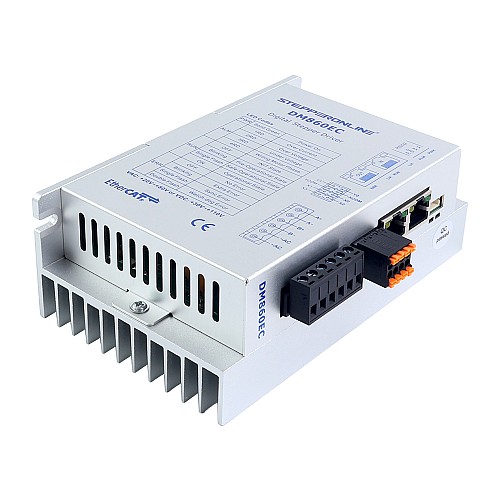

Y Series Cyfrowy sterownik silnika krokowego EtherCAT 0-8,5A 20-80VAC/30-110VDC do silnika krokowego Nema 34

DM860EC to wysokowydajny sterownik otwartej pętli z 32-bitową technologią DSP, działający przy napięciu 20-80VAC/30-110VDC i obsługujący prąd do 8,5A. Posiada komunikację EtherCAT 100Mbps full-duplex z obsługą CoE(CiA 402). Sterownik oferuje wiele trybów - Cyclic Sync Position (Cykliczna pozycja synchroniczna), Profile Position (Pozycja profilowa), Velocity (Prędkość) i Homing (Pozycjonowanie) - oraz zawiera podwójne porty RJ45, optycznie izolowane wejścia/wyjścia i elastyczny mikrosterowanie do 51200 kroków. Płynna kontrola prądu zapewnia niski poziom hałasu, niskie wibracje i minimalne nagrzewanie się silnika, z wbudowaną ochroną przed przepięciem, niedopięciem i przeciążeniem prądowym.

Kluczowe cechy

• Technologia DSP 32-bit nowej generacji, wysoki stosunek jakości do ceny, dobra stabilność, niski hałas, niskie wibracje
• Oparta na standardzie transmisji Ethernet 100BASE-TX, szybkość transmisji do 100Mbps, komunikacja full-duplex
• Obsługuje CANopen over EtherCAT (CoE) i jest zgodny ze standardami CiA 402
• Obsługiwane tryby pracy: Cyclic Sync Position, Profile Position, Profile Velocity, Homing i inne

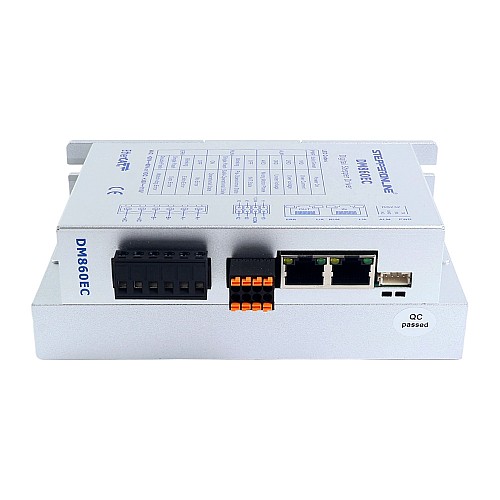

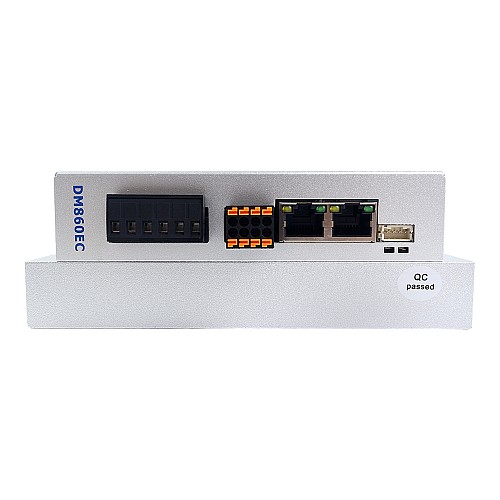

• Do komunikacji EtherCAT używany jest podwójny złącze RJ45
• Cztery optycznie izolowane porty wejściowe z wejściem 12V do 24V
• Dwa optycznie izolowane porty wyjściowe
• Podział krokowy 400~51200 dowolne ustawienia, obsługa przełożenia elektronicznego
• Płynna i precyzyjna kontrola prądu, niskie nagrzewanie silnika
• Posiada funkcje ochronne przed przepięciem, niedopięciem, przeciążeniem prądowym i inne

Specyfikacje elektryczne

• Szczytowy prąd wyjściowy: 0 - 8,5A(0 - 6,0RMS)
• Napięcie zasilania wejściowego: 20 - 80VAC/30 - 110VDC
• Prąd wejścia logicznego: 5 - 50mA (Typowe 10mA)
• Napięcie wejścia logicznego: 12 - 24V (Typowe 24V)
• Rezystancja izolacji: 100MΩ

Środowisko pracy i inne specyfikacje (Tj = 25℃/77℉)

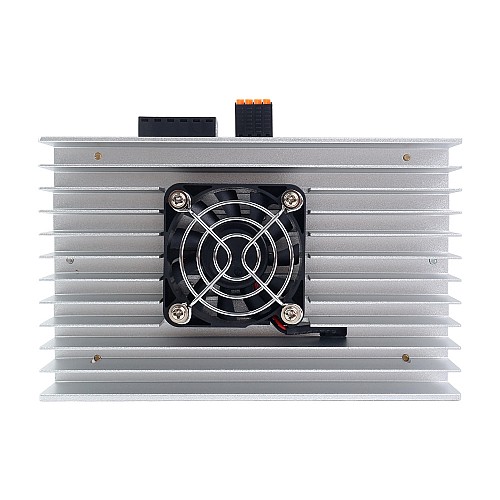

• Chłodzenie: Chłodzenie naturalne lub wymuszone
• Środowisko: Z dala od innych urządzeń grzewczych, unikać miejsc zapylonych, z mgłą olejową, gazami korozyjnymi, silnymi wibracjami; zabronione gazy palne i pył przewodzący
• Temperatura otoczenia: 0 - 50℃
• Wilgotność: 40% - 90%RH
• Temperatura pracy: MAX 50℃
• Wibracje: 10-50Hz/0,15mm
• Temperatura przechowywania: -20 - 70℃
• Waga: Ok. 522g (18,41oz)

Zawartość opakowania

• 1 x Sterownik DM860EC
• 1 x CABLE-PC-2 (Kabel debugujący RS232)
