TP Series 1 Axis Closed Loop Stepper CNC Kit 4.5Nm(637.25oz.in) Nema 34 Silnik i sterownik

0 opinii - Napisz opinię

525.85zł

5 + 493.96zł

10 + 465.75zł

50 + 440.56zł

100 + 417.98zł

w magazynie: 10000
Model: 1-CL86T-P45-V41
Waga brutto: 3.90kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

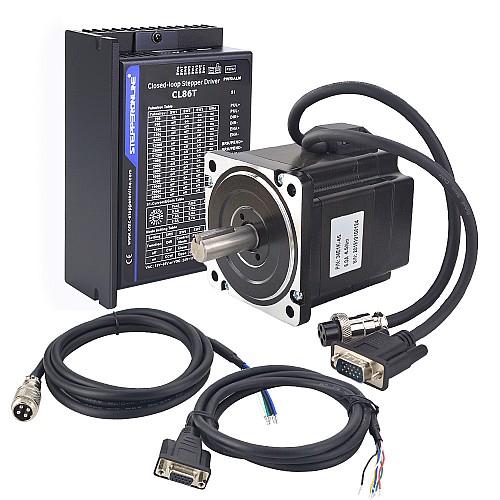

Ten zestaw CNC zawierał:

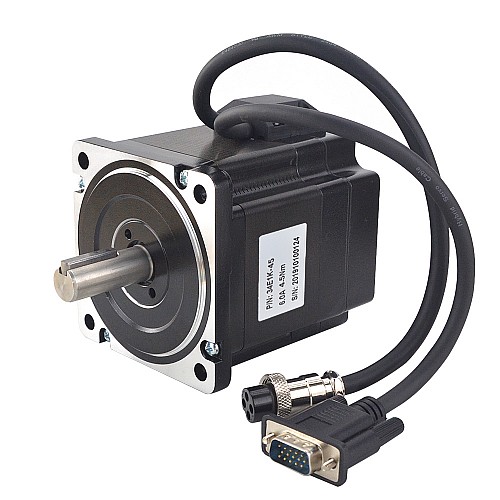

1 x 34E1K-45: Silnik krokowy Nema 34 z zamkniętą pętlą serii P 4,5Nm/637.25oz.in z enkoderem 1000PPR
1 x CL86T-V41: sterownik krokowy z zamkniętą pętlą V4.10 ~ 8,0A 18~80VAC/24~110VDC dla silnika krokowego Nema 34
1 x CM2M-18:RV-4 AWG18 Przedłużacz silnika o długości 1,7m (67 cali) z wtyczką lotniczą GX16 do silników krokowych Nema 34 z pętlą zamkniętą
1 x CE2M: Kabel przedłużający enkodera o długości 1,7m (67 cali) do silnika krokowego z zamkniętą pętlą
1 x CABLE-PC-1: Kabel do debugowania RS232

Specyfikacja silnika

Numer części: 34E1K-45
Liczba faz: 2
Moment trzymania: 4,5Nm(637,25oz.in)
Prąd znamionowy/faza: 6,0A
Rezystancja fazy: 0,34oma
Indukcyjność: 2,4mH ± 20%(1KHz)
Rozmiar ramy: 86x86mm
Długość korpusu: 74mm
Średnica wału: Φ14mm
Długość wału: 37mm
długość rowka: 25mm
Liczba wyprowadzeń: 4
Długość przewodu: 270mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 5V
Maks. napięcie zasilania: 5V
Wysokie napięcie wyjściowe: ＜4V
Niskie napięcie wyjściowe: ＜1V

Specyfikacja sterownika

Szczytowy prąd wyjściowy: 0 ~ 8,0A
Napięcie wejściowe: +18~80VAC/24~110VDC
Prąd sygnału logicznego: 7~16mA(typowy 10mA)
Częstotliwość wejściowa impulsu: 0~200kHz
Dostępny interfejs debugowania RS232
Szybka reakcja, brak opóźnień i prawie brak czasu na rozliczenie
Wysoki moment obrotowy przy rozruchu i niskiej prędkości, wysoka sztywność podczas postoju
Oferuj wydajność zbliżoną do serwomechanizmu przy znacznie niższych kosztach

Połączenie silnika i enkodera

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	GND	EA+	EA-	EB+	EB-

Połączenie kabla przedłużającego silnika

SZPILKA	1	2	3	4
Kolor	Czarny	Zielony	Czerwony	Niebieski

Podłączenie kabla przedłużającego enkodera

SZPILKA	2	3	1	13	11	12
Kolor	Czerwony	Biały	Czarny	Niebieski	Żółty	Zielony

UWAGA: Gruby czarny przewód może być używany do ekranowania, ale nie jest to wymagane, więc możesz pozostawić go niepodłączony.

CL86T w tym zestawie to najnowsza wersja 4.1, która w porównaniu z wersją 4.0 otwiera interfejs RS232 i zapewnia bezpłatny kabel do debugowania, dzięki czemu konfiguracja parametrów jest wygodniejsza.

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Liczba osi	1
Moment trzymania(Ncm)	450
Moment trzymania(oz.in)	637.25
Napięcie wejściowe odniesienia(V)	18 - 80AC / 24 - 110DC
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Specyfikacja fizyczna
Długość wału(mm)	37
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Seria produktu	Seria TP
Średnica wału(mm)	14
Typ wału wyjściowego	Wpust
Zasilanie	NIE

Plik	Rozmiar
34E1K-45_Full_Datasheet.pdf	185.55KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL86T-V41_Manual.pdf	736.82KB	Download
34E1K-45_Torque_Curve.pdf	100.3KB	Download
