Nema 17 Non-captive Stos 34mm 1,5A Przewód 4,877mm(0,192") Długość 150mm

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 17N13S1504QE3-150RS
Waga brutto: 0.34kg
Certyfikowany: ISO, CE, RoHS

Sprzedane: 17

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

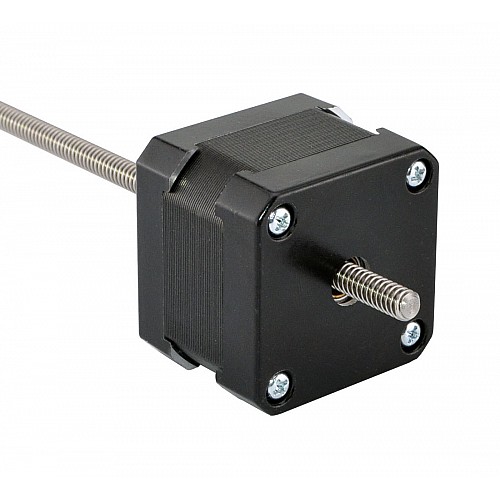

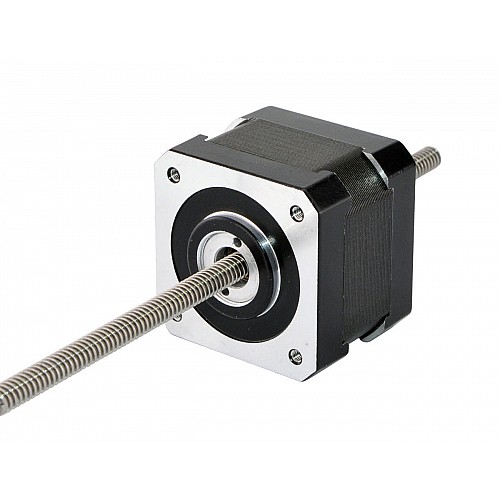

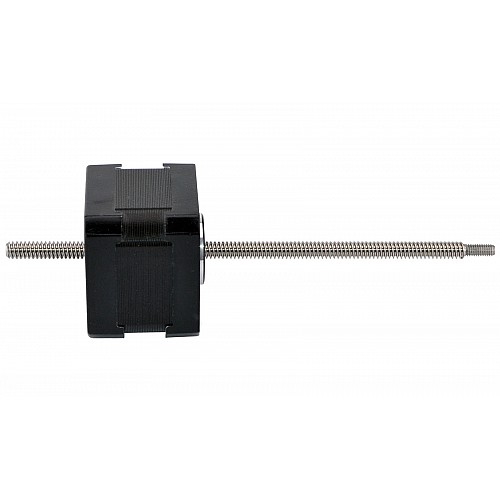

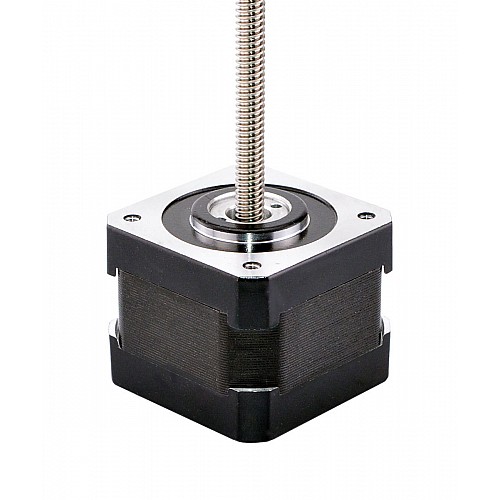

Ten model jest prawie dokładnie taki sam, jak siłownik liniowy Haydon Kerk serii 43000 w rozmiarze 17, bez uwięzienia z silnikiem krokowym. Część silnika to silnik krokowy Nema 17 o średnicy 34 mm 1,8 stopnia 1,5 A i współpracuje ze śrubą pociągową o średnicy 5,54mm(0,2181") o długości 150mm(5,9055"), a przesuw liniowy wynosi 4,877mm(0,192") na obrót.

Specyfikacja elektryczna

Numer części producenta: 17N13S1504QE3-150RS(17N13S1504QE-150RS)
Typ silnika: Nieuchwytny liniowy krokowy
Kąt kroku: 1,8°
Minimalny ciąg: 105N(300pps)
Prąd znamionowy/faza: 1,5A
Rezystancja fazy: 1,56 oma
Napięcie: 2,33 V
Indukcyjność: 1,9mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 42x42mm
Długość ciała: 34mm

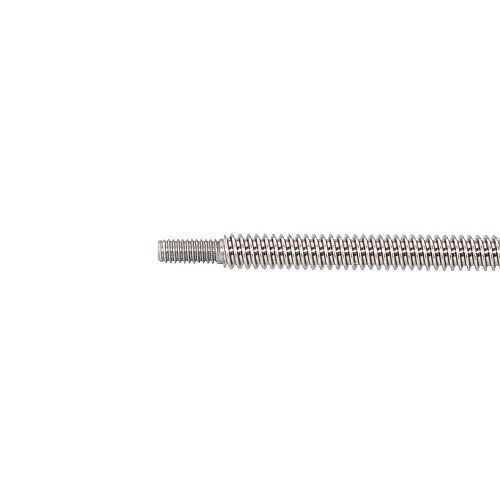

Długość śruby pociągowej: 150mm(5.9055")
Średnica śruby pociągowej: Φ5,54mm(0,2181")
Ołów/Krok: 0,024384mm(0,00096")
Przesuw/obrót ołowiu: 4,877mm(0,192")
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm
Waga: 241g

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony biały	Zielony

Rodzaj produktu
Rodzaj produktu	Liniowy silnik krokowy
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolar
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	1.9
Kąt kroku(deg.)	1.8
Minimalny napór(N) @300pps	105
Prąd znamionowy(A)	1.5
Rezystancja fazy(ohms)	1.56
Specyfikacja fizyczna
Długość ciała(mm)	34
Długość ołowiu(mm)	300
Długość śruby pociągowej(mm)	150
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.024384
Przesuw/rewolucja ołowiu(mm)	4.877
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica śruby pociągowej(mm)	5.54
Typ silnika liniowego	Non-Captive
