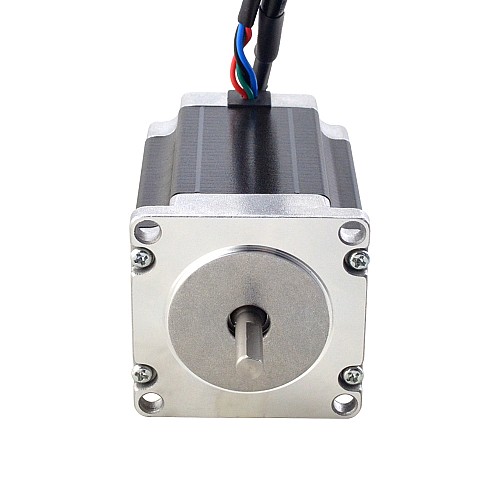

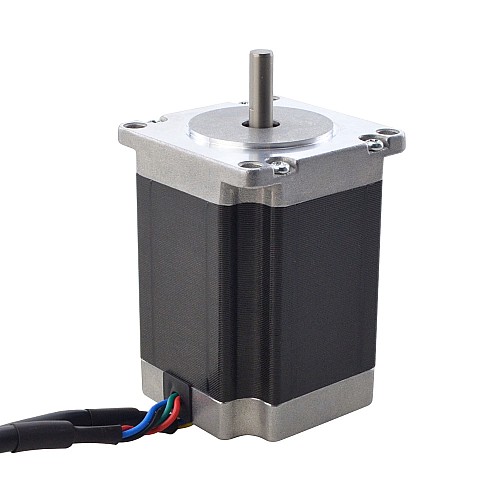

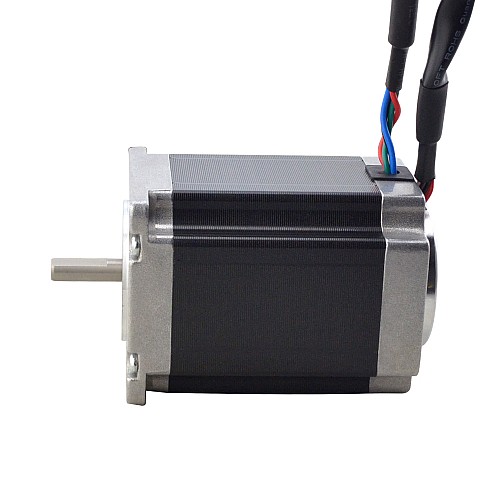

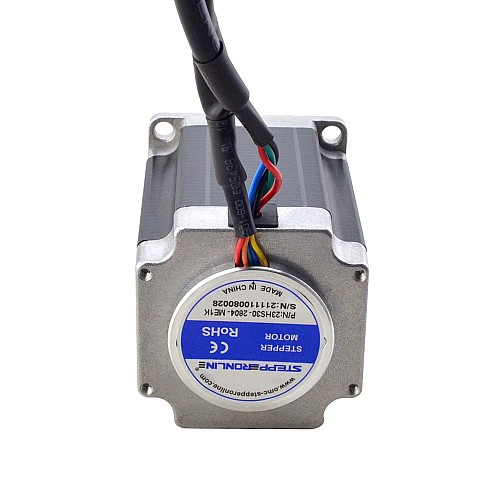

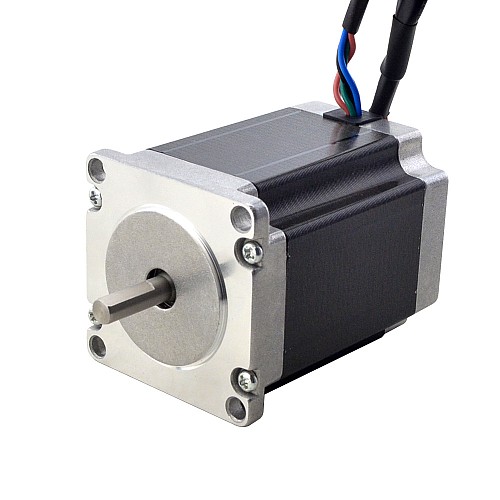

Silnik krokowy z zamkniętą pętlą Nema 23 1.85Nm(261.98oz.in) z enkoderem magnetycznym 1000PPR(4000CPR)

Bestsellery

Silnik krokowy z zamkniętą pętlą Nema 23 1.85Nm(261.98oz.in) z enkoderem magnetycznym 1000PPR(4000CPR)

4 opinii - Napisz opinię

125.21zł

5 + 120.06zł

10 + 115.32zł

50 + 110.93zł

100 + 106.85zł

w magazynie: 10000
Model: 23HS30-2804-ME1K
Waga brutto: 1.20kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 785

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Ten silnik krokowy nema 23 z zamkniętą pętlą i momentem obrotowym 1,85Nm(261.98 uncji). Enkoder jest enkoderem magnetycznym z 3 kanałami i rozdzielczością 1000PPR(4000CPR). Największą zaletą enkodera magnetycznego jest rozmiar i koszt, są one szeroko stosowane w małej przestrzeni i przy wyższych kosztach.

Specyfikacja elektryczna

Numer części producenta: 23HS30-2804-ME1K
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 1,85Nm(261.98uncji)
Prąd znamionowy/faza: 2,8A
Rezystancja fazowa: 1,13 oma ± 10%
Indukcyjność: 4,8mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 57x57mm
Długość ciała: 80mm
Średnica wału: Φ6.35mm
Długość wału: 21mm
Długość wału D-CUT: 15mm
Długość ołowiu: 500mm
Waga: 1,0kg

Specyfikacja enkodera

Typ obwodu wyjściowego: różnicowy
Typ enkodera: magnetyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Min. napięcie zasilania: 3,3V
Maks. napięcie zasilania: 5,5V
Prąd wyjściowy: 20mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 0,2V
Maksymalna częstotliwość wyjściowa: 400 kHz

Połączenie silnika i enkodera

Silnik	A+	A-	B+	B-
Drut	GRN	BLK	CZERWONY	NIEBIESKI

Koder	VCC	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-
Drut	CZERWONY	BLK	BRN	ORG	NIEBIESKI	GRN	YEL	WHT

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.8
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	185
Moment trzymania(oz.in)	261.98
Prąd znamionowy(A)	2.8
Rezystancja fazy(ohms)	1.13
Rozdzielczość enkodera	1000PPR
Typ enkodera	Magnetyczny Przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	80
Długość wału(mm)	21
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	6.35
